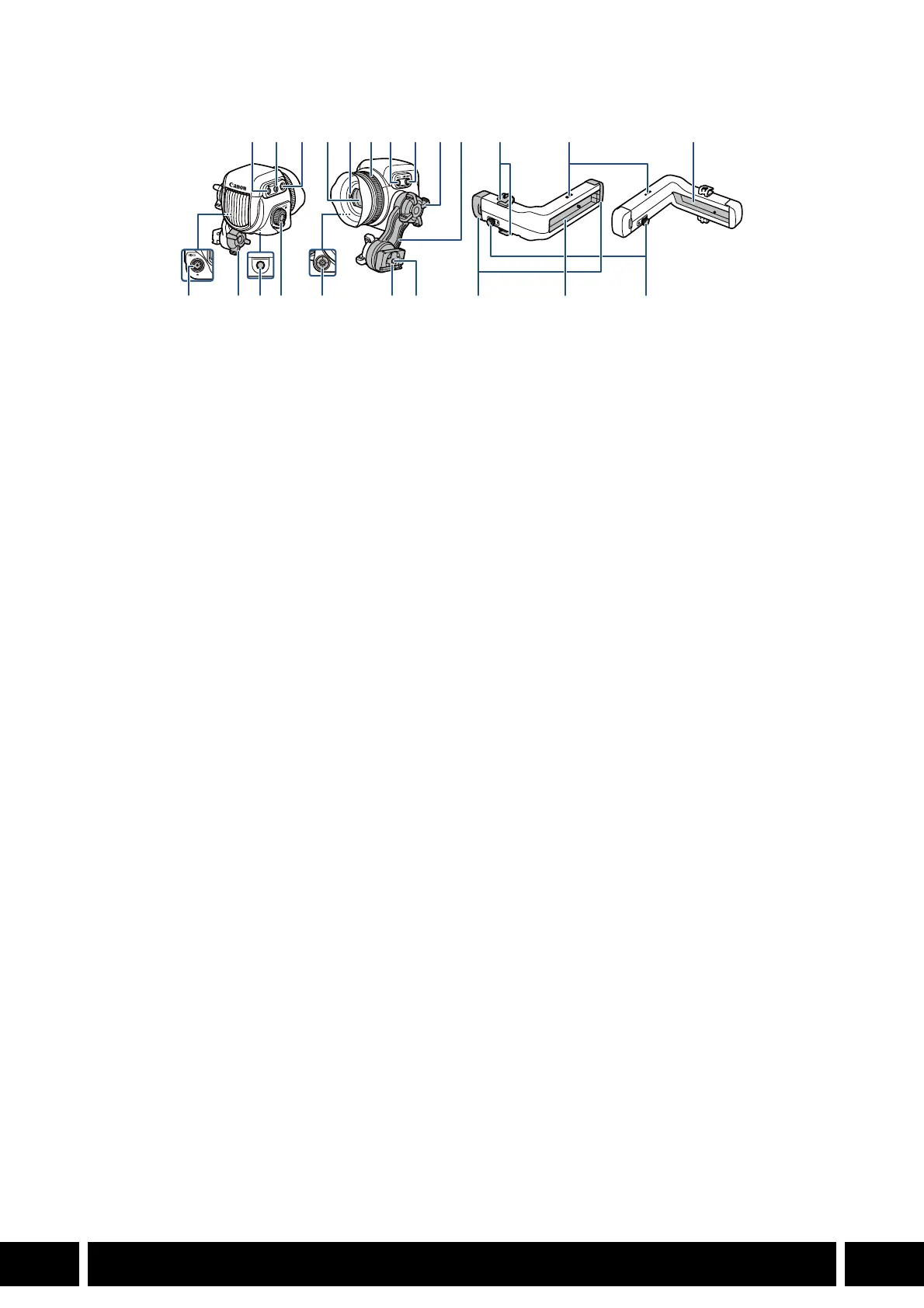

Nom des pièces
Selon la caméra utilisée, il est possible que certaines fonctions décrites ci-dessous ne soient pas
disponibles ou fonctionnent différemment. Les touches marquées d’un astérisque (*) sur l’illustration sont
éclairées lorsqu’elles sont utilisées avec une caméra dotée de la fonction d’éclairage des boutons.
1 Touche FUNC (fonctions principales)/
Touche attribuable EVF-V70: 1
2 Touche EVF (ouvrir le menu)/
Touche attribuable EVF-V70: 2
3 Touche BACK (retour à l’écran précédent)
• Utilisez cette touche pour revenir au niveau
de menu précédent.
4 Viseur
5 Capteur d’œil
6 Bague de réglage dioptrique
7 Touche MAGN. (grossissement)/
Touche attribuable EVF-V70: 3
8 Touche FALSE COLOR (affichage des fausses
couleurs)/Touche attribuable EVF-V70: 4
9 Vis de blocage du bras oscillant
10 Bras oscillant
11 Prise VIDEO
12 Trou de vis pour vis de montage de 1/4"-20
(25 mm de profondeur)
13 Molette SELECT/Touche SET
14 Joystick/touche SET
15 Glissière du bras oscillant
16 Trou de vis pour vis de montage de 1/4"-20
(10 mm de profondeur)
17 Rail de fixation : attaches de câbles
18 Trous de vis pour les attaches de câble du rail
de fixation
19 Rail
20 Rail de fixation : capuchons d’extrémité de rail
21 Rail de fixation : broche de verrouillage de la
glissière
2
*
3
*
7
*
8
*
4
11 9 12 13 14 15 16
56 910 17 18 19
19 2120
1
*
