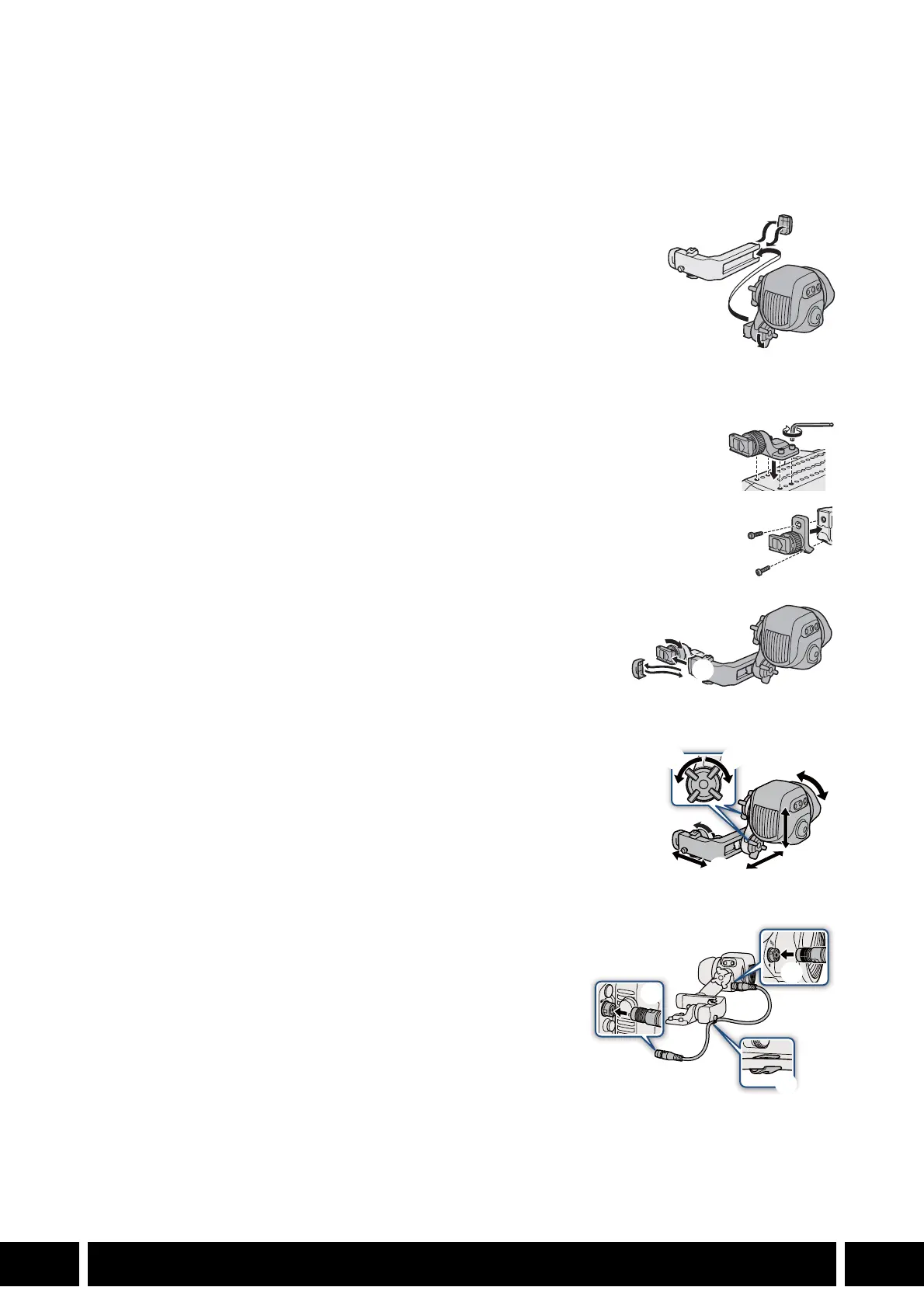

Fixation du viseur sur la caméra
1. Si nécessaire, fixez la poignée à la caméra.
• Pour plus de détails, consultez le mode d’emploi de la caméra.
2. Mettez la caméra hors tension.
3. Desserrez la vis de blocage du bras oscillant (côté rail de fixation, 햲).
4. Retirez le capuchon d’extrémité du rail de fixation (햳). Insérez la
glissière du bras oscillant dans le rail de fixation avec l’étiquette
« TOP » vers le haut (햴).
5. Installez le capuchon d’extrémité retiré lors de l’étape 4 sur le rail de
fixation (햵).
6. Installez la base de support sur la caméra.
• Série EOS C700 :
Installez la base de support fournie avec la caméra dans la position souhaitée
sur le dessus de la caméra (햶). Fixez-la fermement à l’aide de 4 boulons à tête
hexagonale et de la clé hexagonale pour vis de 0,64 cm, 1/4".
• EOS C500 Mark II / EOS C200 / EOS C200B :
Installez la base de support CL-V2 optionnelle sur la poignée (햷). Fixez-la
fermement à l’aide de 2 boulons à tête hexagonale et de la clé hexagonale pour vis
de 0,64 cm, 1/4".
7. Desserrez la vis de blocage du rail de fixation (햸).
8. Retirez le capuchon d’extrémité de l’autre bras du rail de fixation
(햹) et insérez la glissière à l’avant de la base du rail de fixation
dans le rail de fixation (햺).
9. Installez le capuchon d’extrémité retiré lors de l’étape 8 sur le rail de fixation (햻).
10.Desserrez l’autre vis de blocage du bras oscillant (côté viseur, 햽),
ajustez le viseur à la position souhaitée (haut/bas, avant/arrière ; 햾)
puis attachez toutes les vis (햿).
• Tenez bien fermement le viseur d’une main pendant que vous ajustez sa
position.
• Attachez les deux vis de blocage du bras oscillant et la vis de blocage
du rail de fixation sur la base de support.
11.Connectez la prise VIDEO du viseur à la prise VIDEO de la
caméra en utilisant un câble d’unité UN-5 ou UN-10 en
option (헀).
• Alignez les marques Î sur les fiches des câbles et les prises.
12.Passez le câble d’unité à travers l’une des attaches de
câbles sur le rail de fixation (헁).
• L’attache dispose de 4 trous de vis pour les attaches de
câbles de façon à pouvoir ajuster leur position au besoin.
햳
햲
햵
햴
햸
햺
햹
햻
