STYLES DE PRISE DE VUE ET CONFIGURATION
52
FR

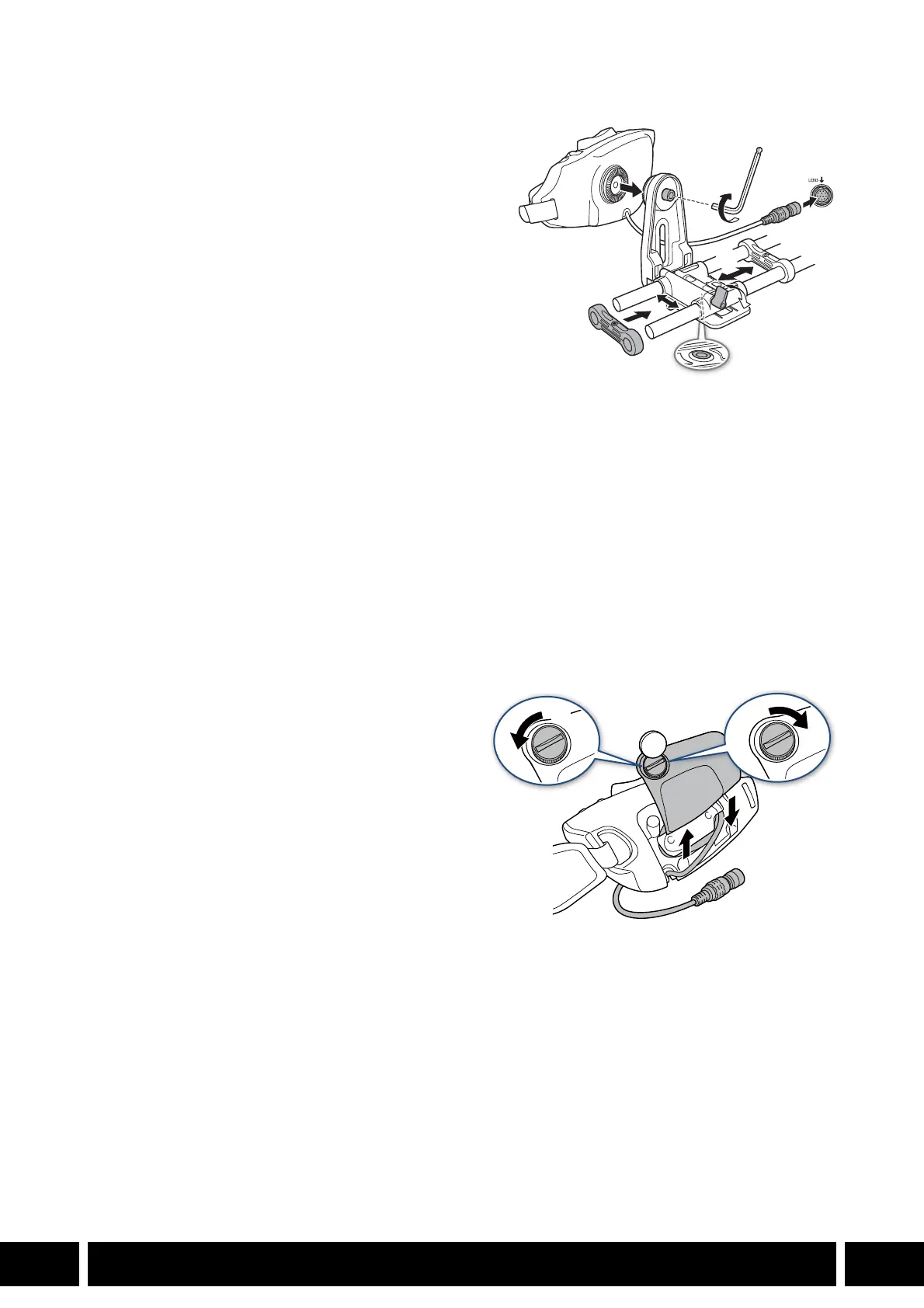

Fixation de la manette
1. Mettez la caméra hors tension.
2. Passez les tiges dans la crosse d’épaule SU-15
en option à travers le bras de branchement de la
poignée (햲), ajustez la position du bras (avant/
arrière) et tournez la vis du bras de branchement
de la poignée dans le sens horaire pour fixer le
bras (햳).
• Après avoir fixé le bras fermement, fixez les bagues
de serrage fournies avec la SU-15 (햴, 0 49).
3. Fixez la manette au bras de branchement de la
poignée (햵).
• Serrez partiellement le boulon M6 à l’aide de la clé hexagonale pour une fixation provisoire. Ajustez
l’angle de la manette à la position souhaitée, puis attachez fermement le boulon.
4. À l’aide d’une clé hexagonale pour vis de 0,64 cm, 1/4", desserrez le boulon à la base du bras
de branchement de la poignée (햶). Ajustez la position de la manette (gauche/droite) si
nécessaire, puis attachez le boulon pour fixer la manette fermement en place.
5. Branchez le câble d’interface à 12 broches de la manette à la prise LENS de la caméra ou de
l’unité d’extension 2 EU-V2 optionnelle (햷).
• Alignez la marque O sur la fiche avec la marque ↓ sur la prise.
• Vous pouvez ajuster la longueur du câble.
Ajustement de la longueur du câble d’interface à 12 broches
1. Retirez la sangle de poignée et utilisez une
pièce ou un objet similaire pour ouvrir le
couvercle du compartiment du câble (햲).
2. Ajustez la longueur de câble (햳).
3. Refermez le couvercle du compartiment du
câble (햴).
