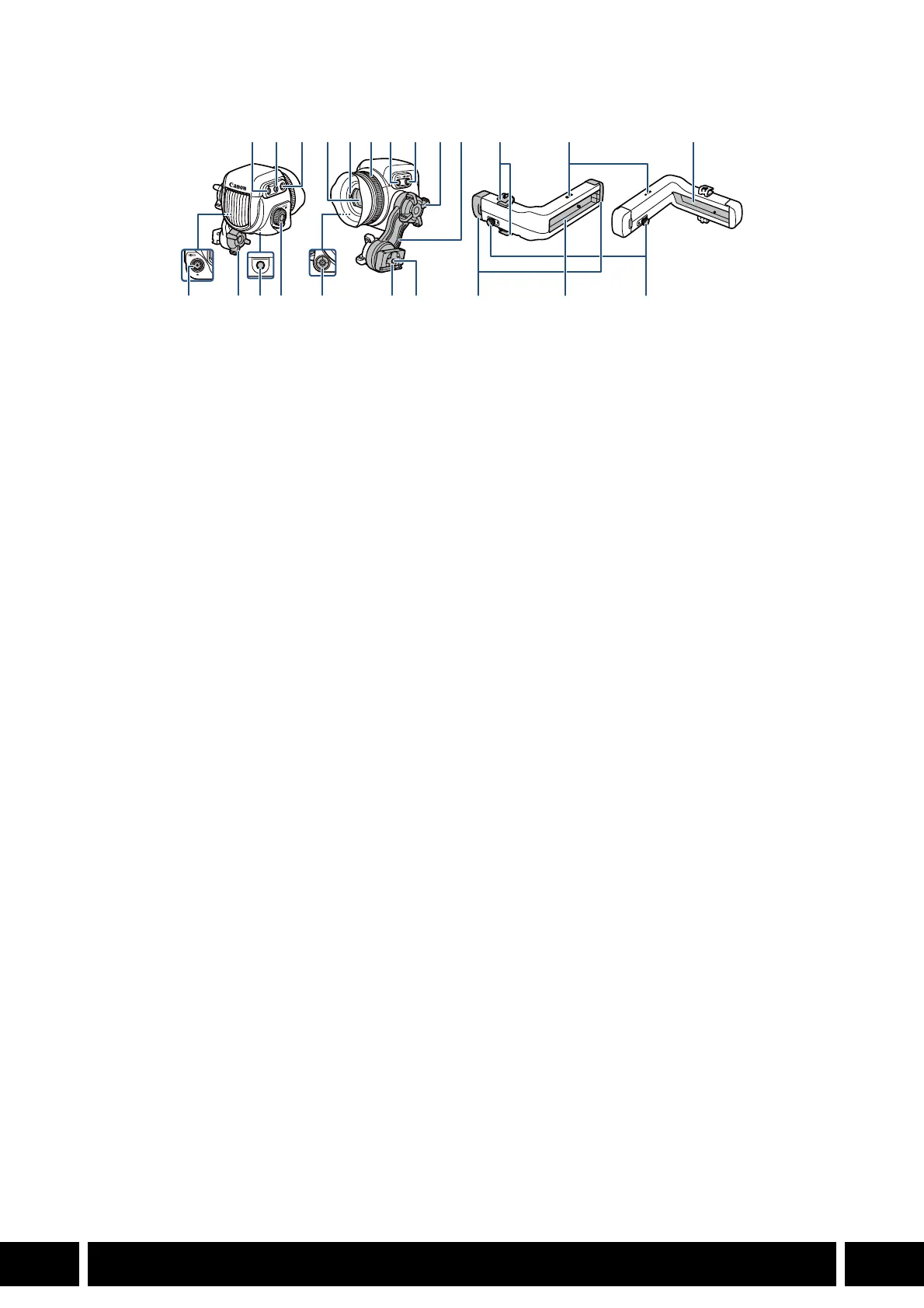

Nome dei componenti
A seconda del modello di videocamera utilizzata, alcune delle funzioni descritte di seguito potrebbero non
essere disponibili o funzionare in modo diverso. I pulsanti indicati con un asterisco (*) nell’illustrazione sono
illuminati quando l’accessorio è utilizzato con una videocamera dotata di funzione di illuminazione dei
pulsanti.
1 Pulsante FUNC (funzioni principali)/
Pulsante programmabile EVF-V70: 1
2 Pulsante EVF (apertura menu)/
Pulsante programmabile EVF-V70: 2
3 Pulsante BACK (ritorno alla schermata
precedente)
• Consente di tornare al livello di menu
precedente.
4Mirino
5 Sensore oculare
6 Ghiera di regolazione diottrica
7 Pulsante MAGN. (ingrandimento)/
Pulsante programmabile EVF-V70: 3
8 Pulsante FALSE COLOR (falso colore)/
Pulsante programmabile EVF-V70: 4
9 Vite di blocco braccio oscillante
10 Braccio oscillante
11 Terminale VIDEO
12 Foro filettato per viti di montaggio da 1/4"-20
(prof. 25 mm)
13 Ghiera SELECT/Pulsante SET
14 Joystick/Pulsante SET
15 Cursore del braccio oscillante
16 Foro filettato per viti di montaggio da 1/4"-20
(prof. 10 mm)
17 Staffa di supporto: fermacavi
18 Fori per le viti dei fermacavi della staffa di
supporto
19 Slitta
20 Staffa di supporto: calottine di chiusura
21 Staffa di supporto: spina di blocco della slitta
