MONITORAGGIO
20
IT

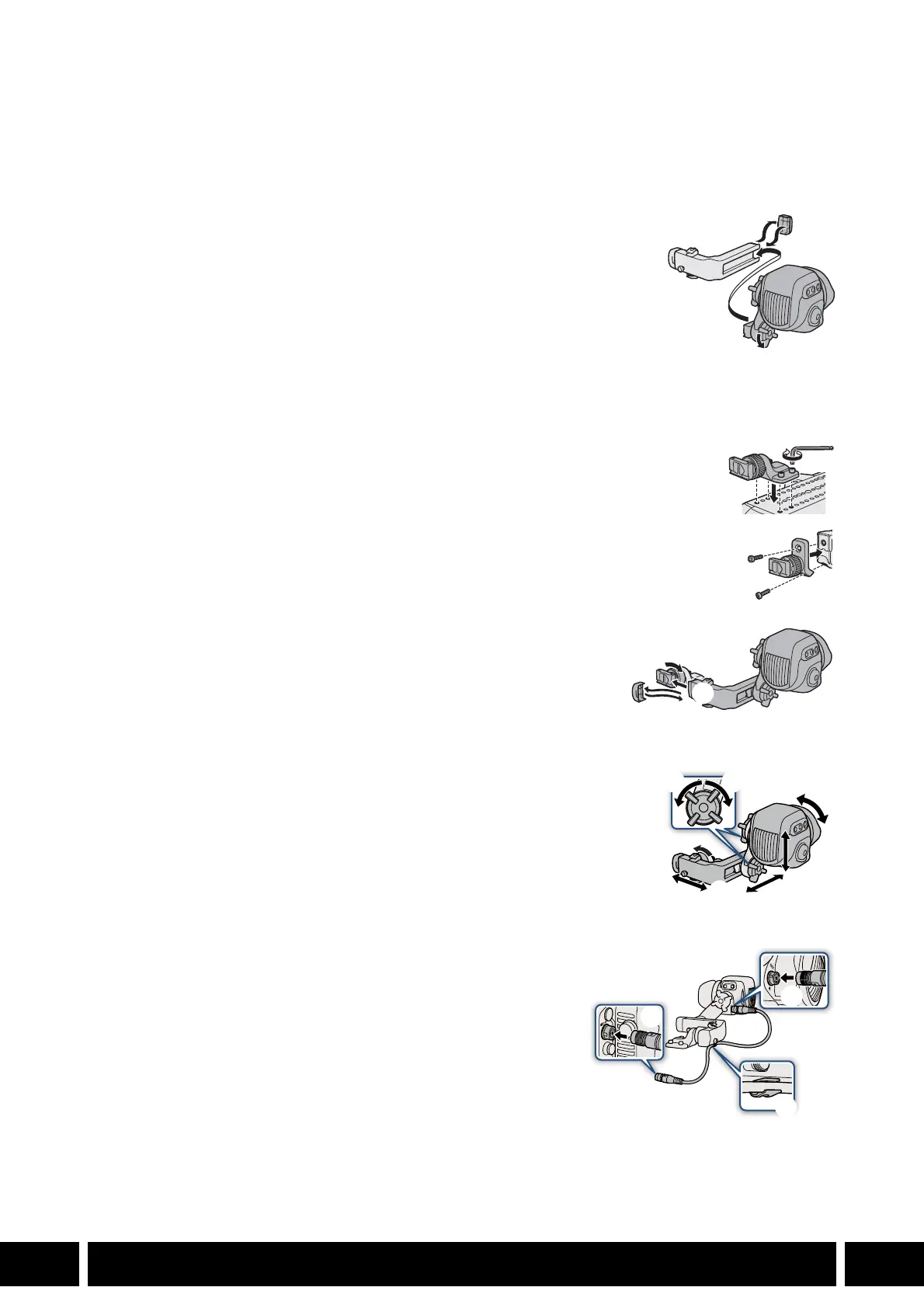

Montaggio del mirino sulla videocamera
1. Se necessario, montare la maniglia sulla videocamera.
• Per informazioni dettagliate, fare riferimento al manuale di istruzioni della videocamera.
2. Spegnere la videocamera.
3. Allentare la vite di bloccaggio del braccio oscillante (lato staffa di
supporto 햲).
4. Rimuovere la calottina di chiusura della staffa di supporto (햳). Inserire
il cursore del braccio oscillante nella staffa di supporto con l’etichetta
“TOP” rivolta verso l’alto (햴).
5. Reinserire sulla staffa di supporto la calottina precedentemente
rimossa al passo 4 (햵).
6. Montare la base di fissaggio sulla videocamera.
• Serie EOS C700:
Montare l’attacco fornito con la videocamera sul lato superiore della
videocamera stessa (햶). Fissarlo saldamente servendosi di 4 viti a testa
esagonale incassata e della chiave esagonale per viti da 0,64 cm, 1/4".
• EOS C500 Mark II / EOS C200 / EOS C200B:
Montare l’attacco opzionale CL-V2 sulla maniglia (햷). Fissarlo saldamente
servendosi di 2 viti a testa esagonale incassata e della chiave esagonale per viti da
0,64 cm, 1/4".
7. Allentare la vite di serraggio della staffa di supporto (햸).
8. Rimuovere la calottina dall’altro lato della staffa di supporto (햹)
ed inserire nella staffa la slitta sul lato anteriore della base della
staffa (햺).
9. Reinserire sulla staffa di supporto la calottina precedentemente rimossa al passo 8 (햻).
10.Allentare l’altra vite di bloccaggio del braccio oscillante (lato mirino,
햽), regolare il mirino sulla posizione desiderata (su/giù, anteriore/
posteriore; 햾), quindi fissare tutte le viti (햿).
• Durante la regolazione della posizione è essenziale sostenere
saldamente con la mano il mirino.
• Serrare le due viti di bloccaggio del braccio oscillante e la vite di
bloccaggio della staffa di supporto alla base di fissaggio.
11.Collegare il terminale VIDEO del mirino al terminale VIDEO
della videocamera utilizzando un cavo dell’unità opzionale
UN-5 o UN-10 (헀).
• Allineare gli indicatori Î degli spinotti del cavo con quelli dei
terminali.
12.Inserire il cavo in uno dei fermacavi presenti sulla staffa di
supporto (헁).
• Posizionare i fermacavi nella posizione più adatta, servendosi
dei 4 appositi fori filettati presenti sulla staffa.
햳
햲
햵
햴
햸
햺
햹
햻
To Next Page
