AGGIUNTA DI FUNZIONALITÀ E COMPATIBILITÀ OBIETTIVI
41
IT
PM-V1
Sostituzione dell’attacco dell’obiettivo
Le operazioni di sostituzione dell’innesto obiettivo dovranno essere eseguite in un ambiente il più possibile
pulito e privo di polvere. La procedura descritta e le illustrazioni riportate di seguito descrivono la
sostituzione di un innesto obiettivo EF con un innesto obiettivo EF con Cinema Lock. La procedura per la
sostituzione di un innesto obiettivo PL è identica.
1. Spegnere la videocamera e rimuovere tutte le
sorgenti di alimentazione.
• Se è collegato un adattatore CA o è montato un pacco
batteria, rimuoverli.
2. Collocare il coperchietto di protezione corpo
sull’innesto obiettivo EF della videocamera.
3. Appoggiare la videocamera su una superficie piana e
stabile con l’innesto obiettivo rivolto verso l’alto.
4. Rimuovere le quattro viti di fissaggio dell’innesto
obiettivo utilizzando l’apposita chiave esagonale M3.
5. Trattenendo la videocamera, estrarre l’innesto obiettivo tirandolo verso l’alto.

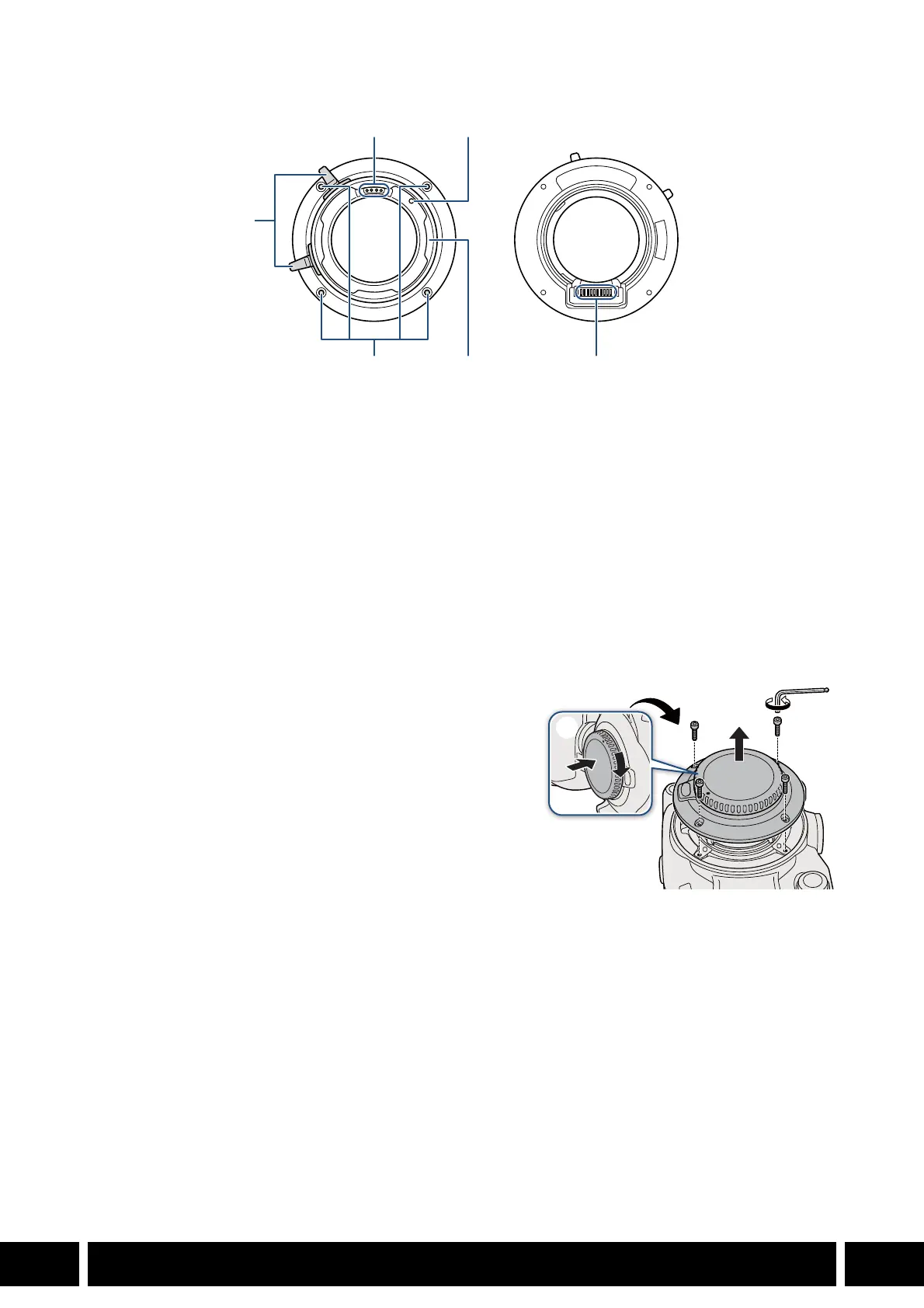

1 Levette ghiera baionetta
2 Contatti obiettivo PL
3 Pernetto di guida obiettivo PL
4 Fori filettati per viti di fissaggio attacco obiettivo
(x4)
5 Ghiera baionetta
6 Contatti innesto obiettivo
1
23
45 6
