AGGIUNTA DI FUNZIONALITÀ E COMPATIBILITÀ OBIETTIVI
42
IT

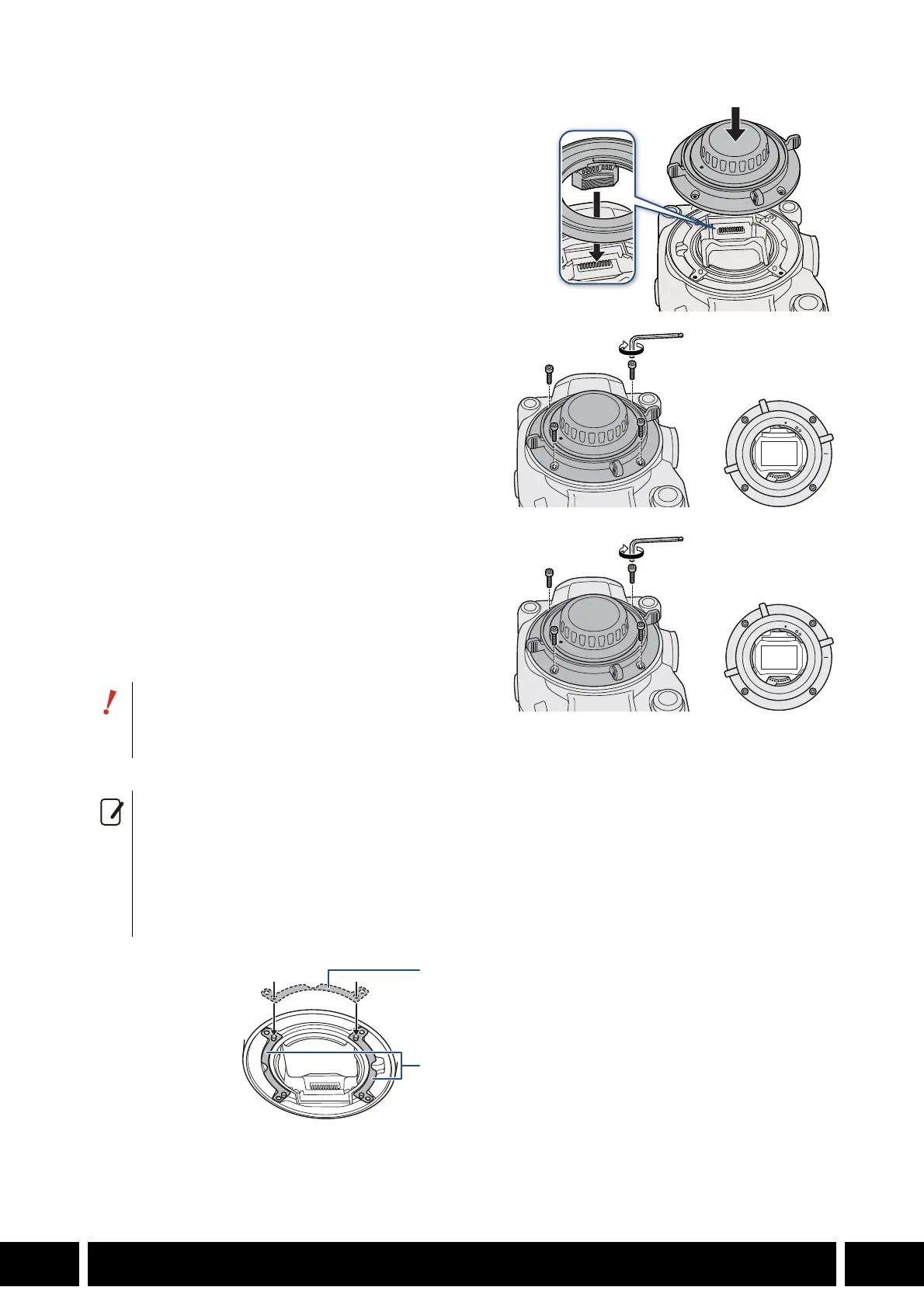

6. Inserire l’innesto obiettivo EF con Cinema Lock sulla
videocamera.
• Allineare i contatti dell’innesto obiettivo con i
corrispondenti contatti della videocamera e inserire
delicatamente l’innesto obiettivo nella sua sede.
7. Avvitare senza stringere eccessivamente le
quattro viti di fissaggio dell’innesto obiettivo.
• Stringere parzialmente a turno, nella sequenza
indicata nell’illustrazione, le viti precedentemente
rimosse al passo 4, servendosi della chiave
esagonale M3.
8. Assicurare in posizione l’innesto obiettivo.
• Serrare completamente a turno, nella sequenza
indicata nell’illustrazione, le viti di fissaggio
dell’innesto obiettivo.
Coppia raccomandata: 80 N
·cm
Coppia massima: 100 N
·cm
• L’applicazione di una coppia superiore alla
coppia massima consentita può danneggiare
la videocamera e l’innesto obiettivo.
• Al momento della spedizione, la videocamera viene fornita con la lunghezza focale di flangia
correttamente regolata.
Per informazioni dettagliate sugli spessori per l’innesto obiettivo, fare rifermento alla sezione
Caratteristiche tecniche
del manuale di istruzioni della videocamera utilizzata. Se dovesse
essere necessario regolare la lunghezza focale di flangia dopo la sostituzione dell’innesto
dell’obiettivo, utilizzare gli spessori forniti secondo il caso.
Se necessario, è possibile aggiungere
spessori anche sulla sezione superiore
Al momento della spedizione, la
videocamera viene fornita con spessori
a destra e a sinistra
To Next Page
