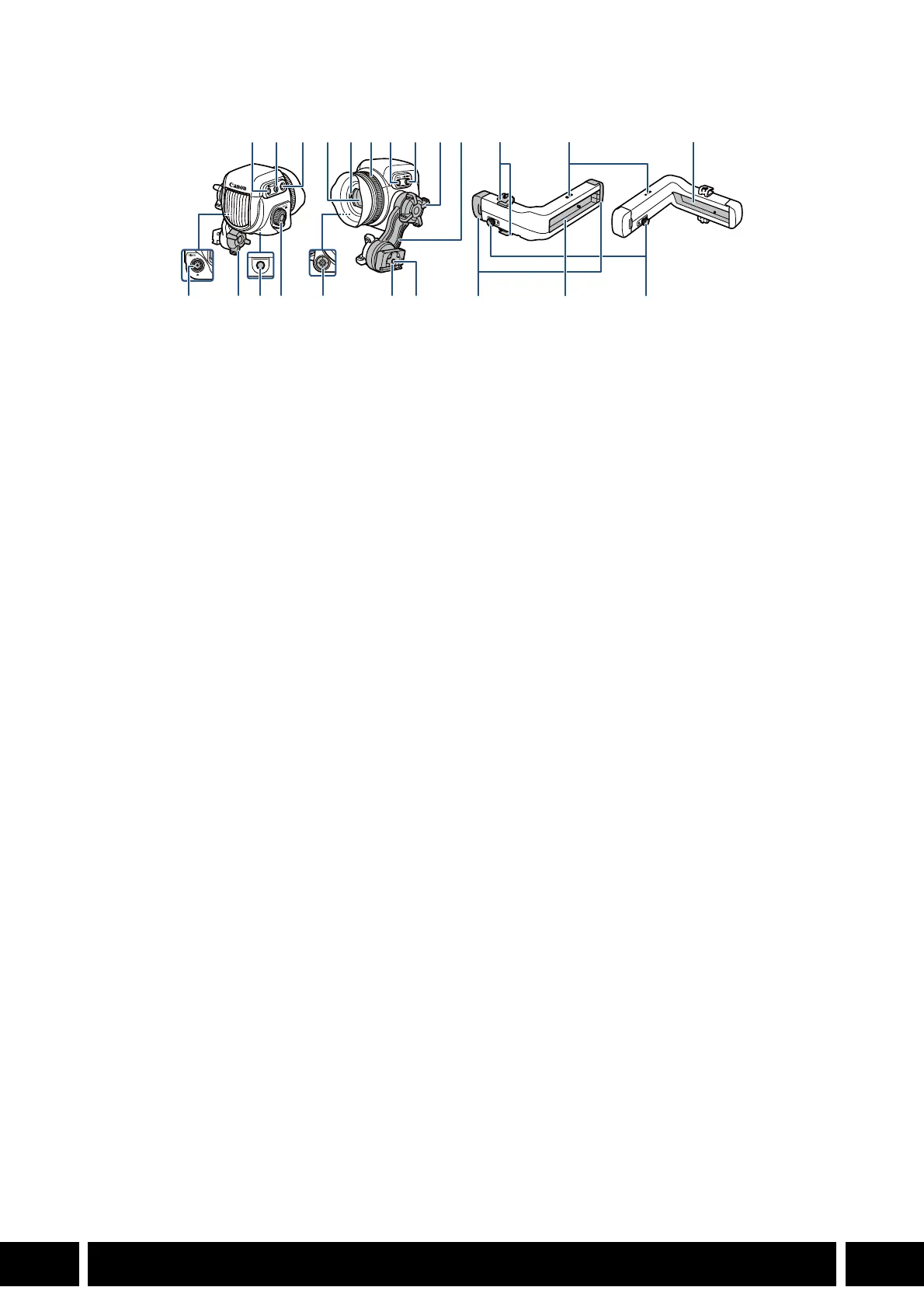

Nombres de las partes
Dependiendo de la cámara utilizada, algunas de las funciones descritas a continuación pueden no estar
disponibles o funcionar de manera diferente. Los botones con un asterisco (*) en la ilustración se iluminan
cuando se usan con una cámara que cuenta con la función de iluminación de botones.
1 Botón FUNC (funciones principales) /
Botón personalizable EVF-V70: 1
2 Botón EVF (abrir el menú) /
Botón personalizable EVF-V70: 2
3 Botón BACK (volver a la pantalla anterior)
• Use este botón para volver al nivel de menú
anterior.
4 Visor
5 Sensor ocular
6 Anillo de ajuste de dioptrías
7 Botón MAGN. (ampliación) /
Botón personalizable EVF-V70: 3
8 Botón FALSE COLOR (pantalla de color falso) /
Botón personalizable EVF-V70: 4
9 Tornillo de bloqueo del brazo oscilante
10 Brazo oscilante
11 Terminal VIDEO
12 Orificio para tornillos de montaje de 25 mm de
profundidad (1/4"-20)
13 Selector SELECT/Botón SET
14 Joystick/Botón SET
15 Control deslizante del brazo oscilante
16 Orificio para tornillos de montaje de 10 mm de
profundidad (1/4"-20)
17 Riel de abrazadera: abrazaderas de cable
18 Orificios de tornillo para las abrazaderas de
cable del riel de la abrazadera
19 Riel
20 Riel de la abrazadera: tapas de extremo del riel
21 Riel de la abrazadera: pasador de bloqueo
deslizante
2
*
3
*
7
*
8
*
4
11 9 12 13 14 15 16
56 910 17 18 19
19 2120
1
*
