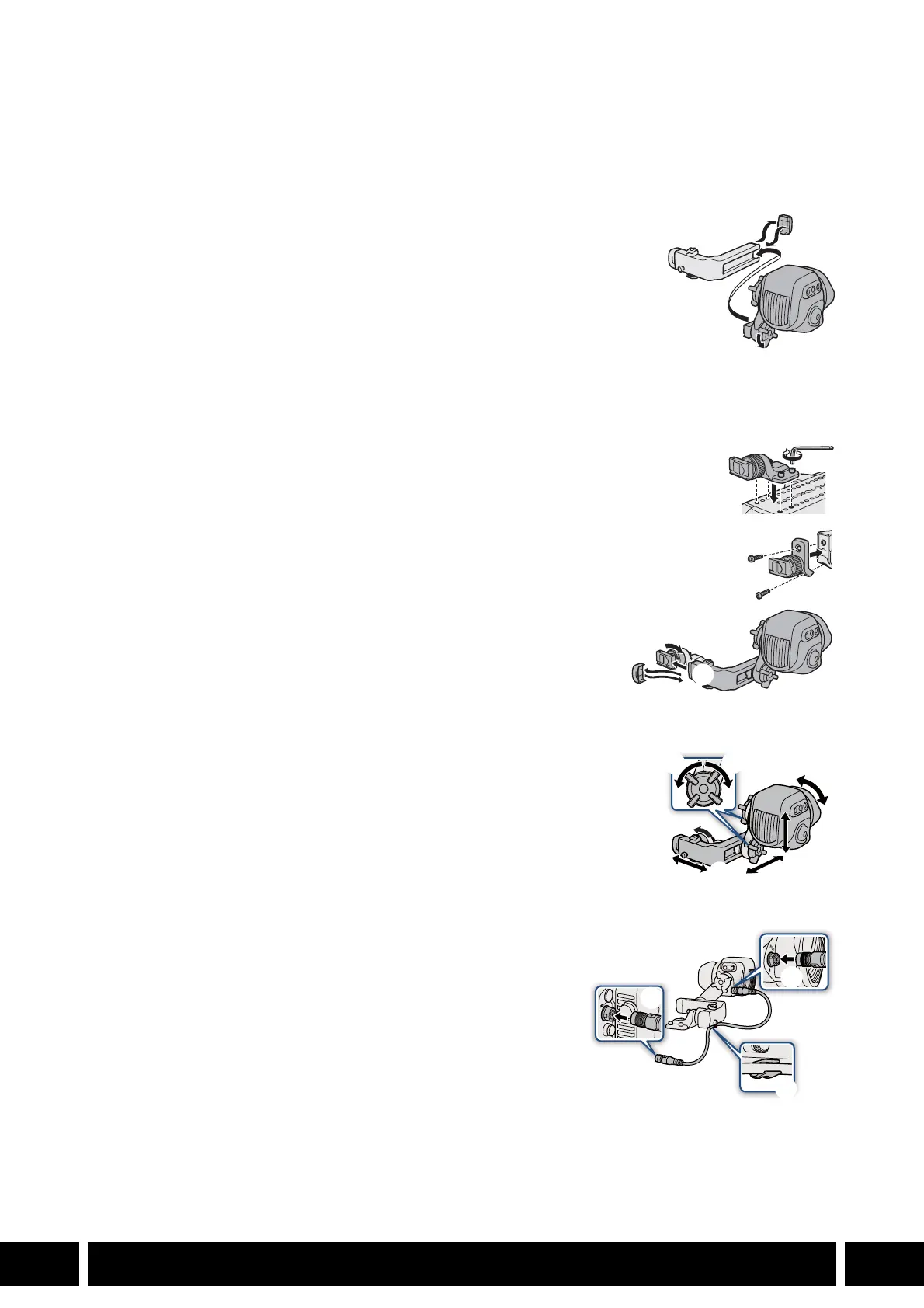

Fijación del visor a la cámara
1. Si es necesario, acople la unidad del asa en la cámara.
• Para obtener más detalles, consulte el manual de instrucciones de la cámara.
2. Apague la cámara.
3. Afloje el tornillo de bloqueo del brazo oscilante (lado del riel de
abrazadera, 햲).
4. Retire la tapa del extremo del riel de la abrazadera (햳). Inserte el
control deslizante del brazo oscilante en el riel de la abrazadera con la
etiqueta “TOP” hacia arriba (햴).
5. Fije la tapa del extremo que se retiró en el paso 4 al riel de la
abrazadera (햵).
6. Fije la abrazadera a la cámara.
• Serie EOS C700:
Coloque la abrazadera suministrada con la cámara en la parte superior de la
cámara (햶). Asegúrela firmemente con 4 pernos de cabeza hexagonal y la llave
hexagonal para tornillos de 0,64 cm / 1/4".
• EOS C500 Mark II / EOS C200 / EOS C200B:
Fije la abrazadera CL-V2 opcional al asa (햷). Asegúrela firmemente con 2 pernos de
cabeza hexagonal y la llave hexagonal para tornillos de 0,64 cm / 1/4".
7. Afloje el tornillo de bloqueo del riel de la abrazadera (햸).
8. Retire la tapa del extremo del otro brazo del riel de la abrazadera
(햹) e inserte el control deslizante en la parte delantera de la base
del riel de la abrazadera en el riel (햺).
9. Fije la tapa del extremo que se retiró en el paso 8 al riel de la abrazadera (햻).
10.Afloje el tornillo de bloqueo del otro brazo oscilante (lado del visor,
햽), ajuste el visor en la posición deseada (arriba/abajo, adelante/
atrás; 햾) y, a continuación, apriete todos los tornillos (햿).
• Asegúrese de sostener firmemente el visor con una mano mientras
ajusta la posición.
• Apriete los dos tornillos de bloqueo del brazo oscilante y el tornillo de
bloqueo del riel de la abrazadera en la abrazadera.
11.Conecte el terminal VIDEO del visor al terminal VIDEO de la
cámara con un cable de unidad UN-5 o UN-10 opcional
(헀).
• Alinee las marcas rojas Î de los enchufes de los cables con
las de los terminales.
12.Coloque el cable de la unidad a través de una de las
abrazaderas de cable en el riel de la abrazadera (헁).
• La abrazadera tiene 4 orificios para tornillos para las
abrazaderas de cable para que pueda ajustar su posición según sea necesario.
햳
햲
햵
햴
햸
햺
햹
햻
