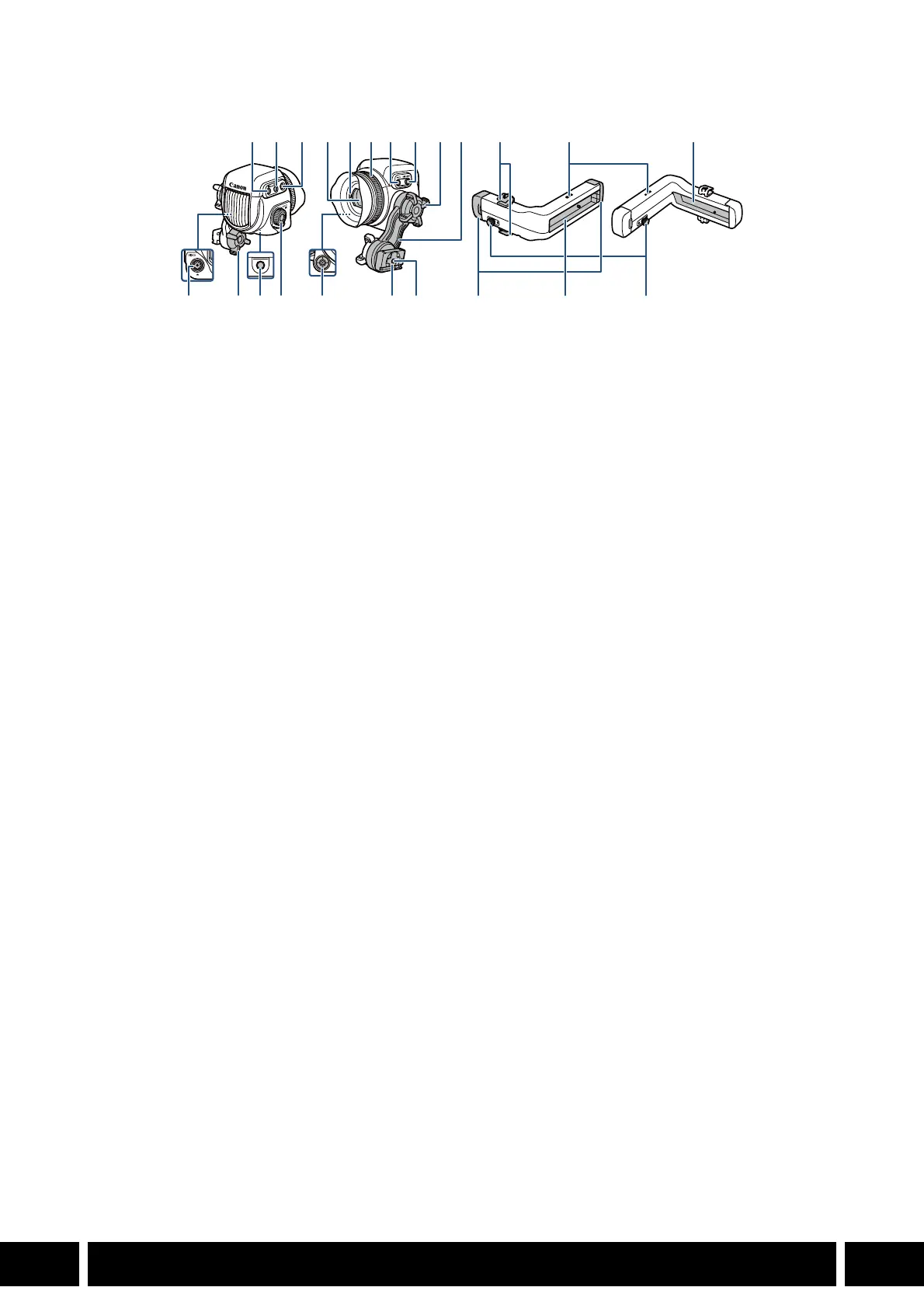

Названия компонентов
В зависимости от используемой камеры некоторые из описанных ниже функций могут быть
недоступны или работать иначе. Кнопки, отмеченные на иллюстрации звездочкой (*),
подсвечиваются при использовании камеры, которая имеет функцию подсветки кнопок.
1 Кнопка FUNC (основные функции) (A)/
Назначаемая кнопка «EVF-V70: 1»
2 Кнопка EVF (открытие меню мониторинга)/
Назначаемая кнопка «EVF-V70: 2»
3 Кнопка BACK (возврат на предыдущий
экран)
• Служит для возврата на предыдущий
уровень меню.
4 Видоискатель
5 Датчик глаз
6 Кольцо диоптрийной регулировки
7 Кнопка MAGN. (увеличение)/
Назначаемая кнопка «EVF-V70: 3»
8 Кнопка FALSE COLOR (дисплей ложных
цветов)/Назначаемая кнопка «EVF-V70: 4»
9 Стопорный винт поворотного рычага
10 Поворотный рычаг
11 Разъем VIDEO
12 Резьбовое отверстие для монтажных
винтов 1/4"-20 (глубиной 25 мм)
13 Диск SELECT/кнопка SET
14 Джойстик/кнопка SET
15 Ползунок на поворотном рычаге
16 Резьбовое отверстие для монтажных
винтов 1/4"-20 (глубиной 10 мм)
17 Зажимная планка: хомуты кабеля
18 Резьбовые отверстия для хомутов кабеля
на зажимной планке
19 Рейка
20 Зажимная планка: торцевые заглушки
21 Зажимная планка: штифт фиксации
ползунка
