МОНИТОРИНГ
20
RU

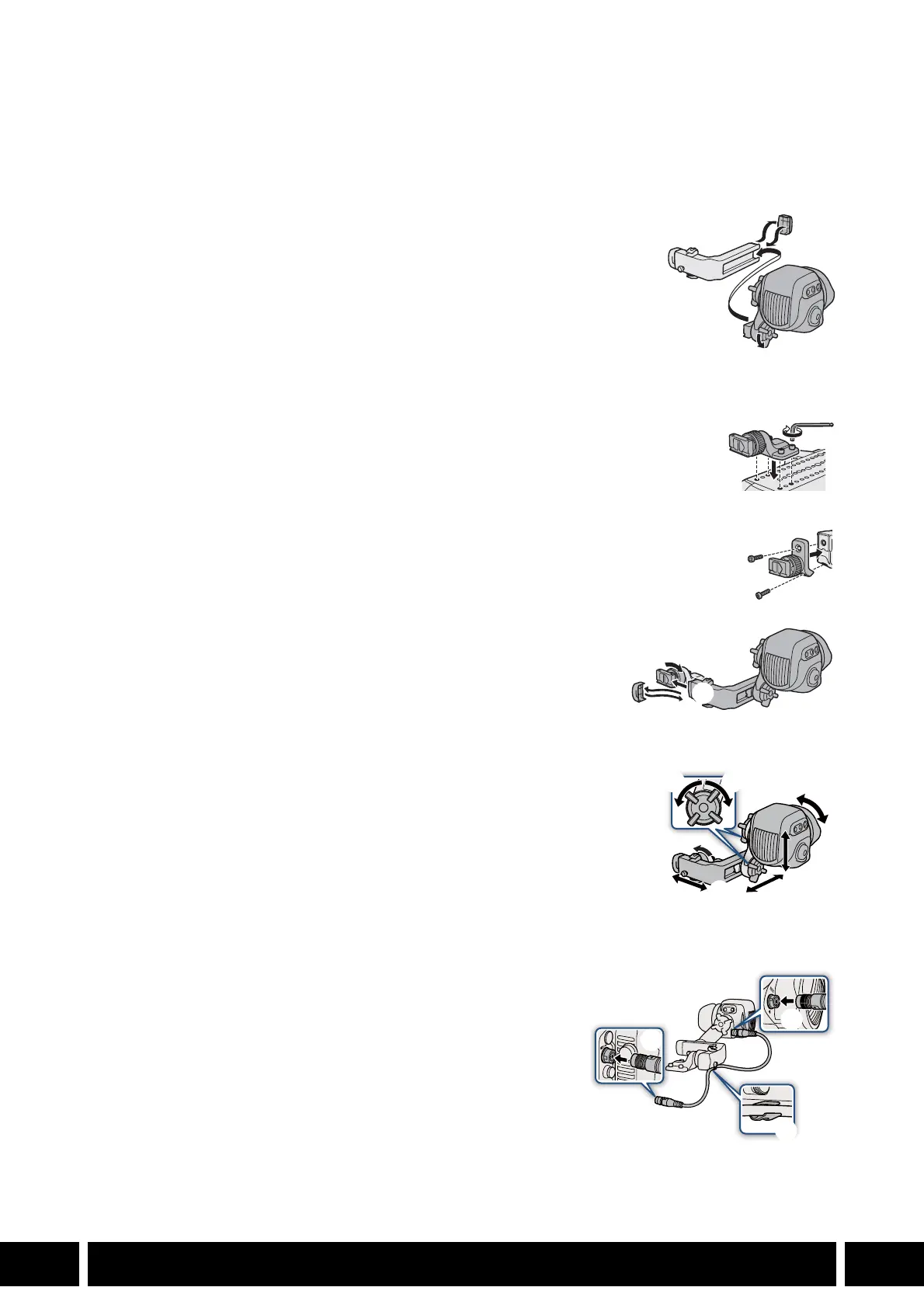

Установка видоискателя на камеру
1. При необходимости установите блок рукоятки на камеру.
• Подробные сведения см. в руководстве по эксплуатации камеры.
2. Выключите камеру.
3. Ослабьте стопорный винт поворотного рычага (со стороны
зажимной планки, 햲).
4.
Снимите торцевую заглушку зажимной планки (
햳
). Вставьте ползунок
поворотного рычага в зажимную планку меткой «TOP» вверх (
햴
).
5. Установите торцевую заглушку, снятую на шаге 4, на зажимную
планку (햵).
6. Установите основание зажима на камеру.
• Серия EOS C700:
Закрепите зажимное основание, поставляемое с камерой, на верхней
панели камеры (햶). Надежно закрепите его с помощью четырех болтов
с головкой под шестигранный ключ, используя шестигранный ключ для
винтов 0,64 см, 1/4".
• EOS C500 Mark II / EOS C200 / EOS C200B:
Установите дополнительно приобретаемое основание зажима CL-V2 на блок
рукоятки (햷). Надежно закрепите его с помощью двух болтов с головкой под
шестигранный ключ, используя шестигранный ключ для винтов 0,64 см, 1/4".
7. Отпустите стопорный винт зажимной планки (햸).
8. Снимите торцевую заглушку с другого плеча зажимной
планки (햹) и вставьте ползунок с передней стороны
основания зажимной планки в зажимную планку (햺).
9. Установите торцевую заглушку, снятую на шаге 8, на зажимную планку (햻).
10.Ослабьте другой стопорный винт поворотного рычага (со
стороны видоискателя, 햽), отрегулируйте требуемое положение
видоискателя (вверх/вниз, вперед/назад; 햾) затем затяните все
винты (햿).
• Регулируя положение видоискателя, обязательно надежно
удерживайте его одной рукой.
• Затяните два стопорных винта поворотного рычага и стопорный
винт зажимной планки на основании зажима.
11.Подключите разъем VIDEO видоискателя к разъему
VIDEO камеры дополнительно приобретаемым кабелем
подключения UN-5 или UN-10 (헀 ).
• Совместите метки Î на штекерах кабеля и разъемах.
12.Проложите кабель подключения через один из
кабельных хомутов на зажимной планке (헁 ).
• На зажимной планке имеются 4 отверстия под винты для
кабельных хомутов, так что их положение можно
регулировать по своему выбору.
햳
햲
햵
햴
햸
햺
햹
햻
