监看
9
ZH
监看
LM-V1/LM-V2 LCD 监视器
将本 LCD 监视器连接至摄影机，可增添一个较大的监看屏幕，支持触摸屏操作 ( 触摸对焦 )。还可
增添菜单操作按钮、操纵杆以及 2 个可指定按钮。
有关安装和使用 LCD 监视器的方法，请参阅所用摄影机的使用说明书。
如果要将监视器安装到摄影机，还需要选购固定基座。

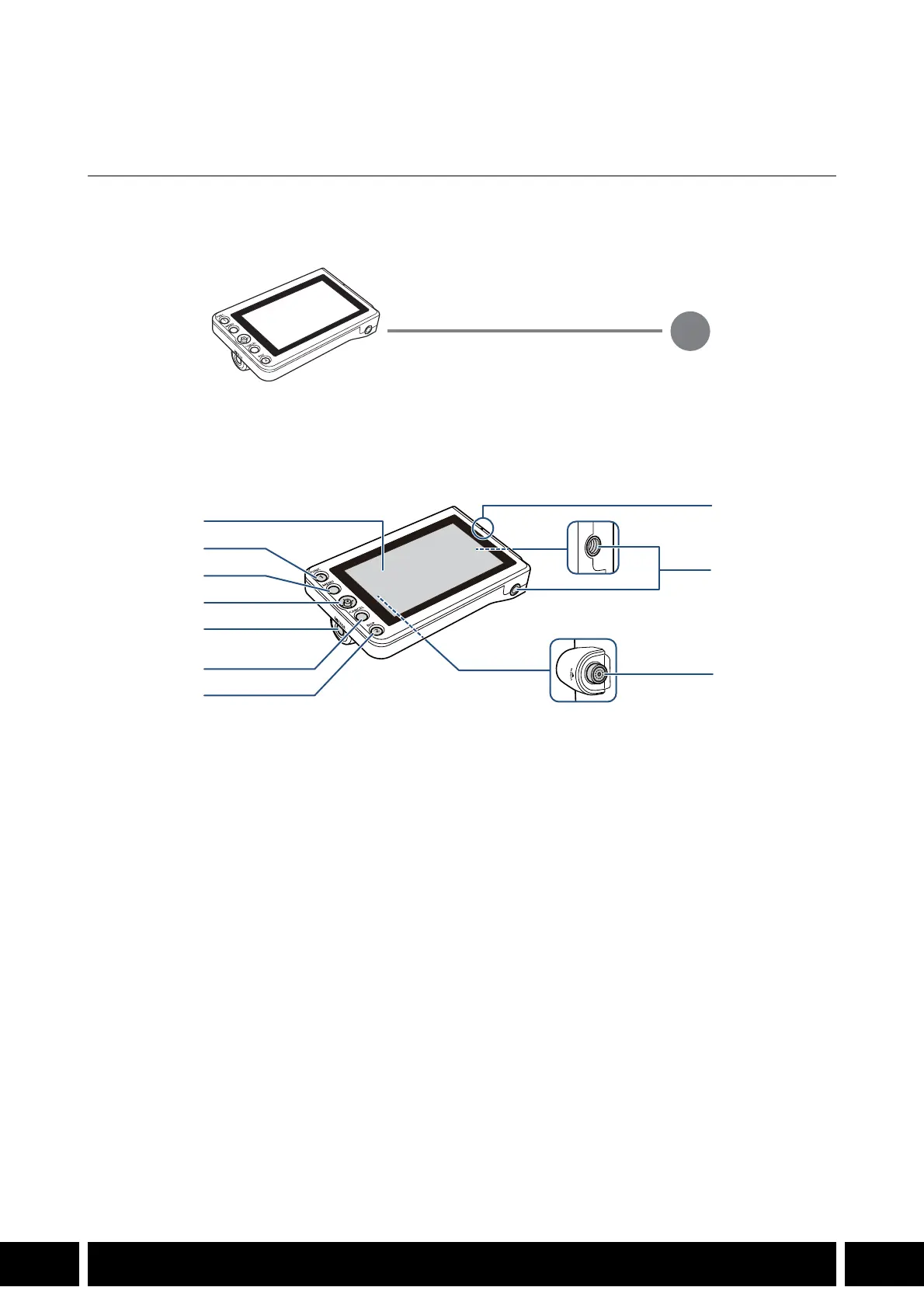

部件名称
1 带触摸屏的 LCD 面板
2FUNC (主功能 ) 按钮 /LCD LM-V1/V2 可指
定按钮 1
3 MENU ( 菜单 ) 按钮
4 操纵杆
5 MIRROR ( 反转显示的图像 ) 按钮
6 CANCEL ( 取消 ) 按钮
7 DISP ( 显示 ) 按钮 /LCD LM-V1/V2 可指定按
钮 2
8LCD监视器位置对齐标记 Í
9 0.64 cm (1/4"-20) 螺丝的螺孔 (11.2 mm 深，
x2)
10 VIDEO ( 视频 ) 端子
VIDEO ( 视频 ) 端子
UN-5/UN-10 单元连接线 ( 选购 )
1
2
3
4
5
6
7
8
9
10
