监看
10
ZH
安装 LCD 监视器
关于 LCD 固定基座
使用选购的 LA-V1 或 LA-V2 LCD 固定基座，可将 LCD 监视器安装到手柄或摄影机机身上。有关详
细信息，请参阅所用摄影机的使用说明书。

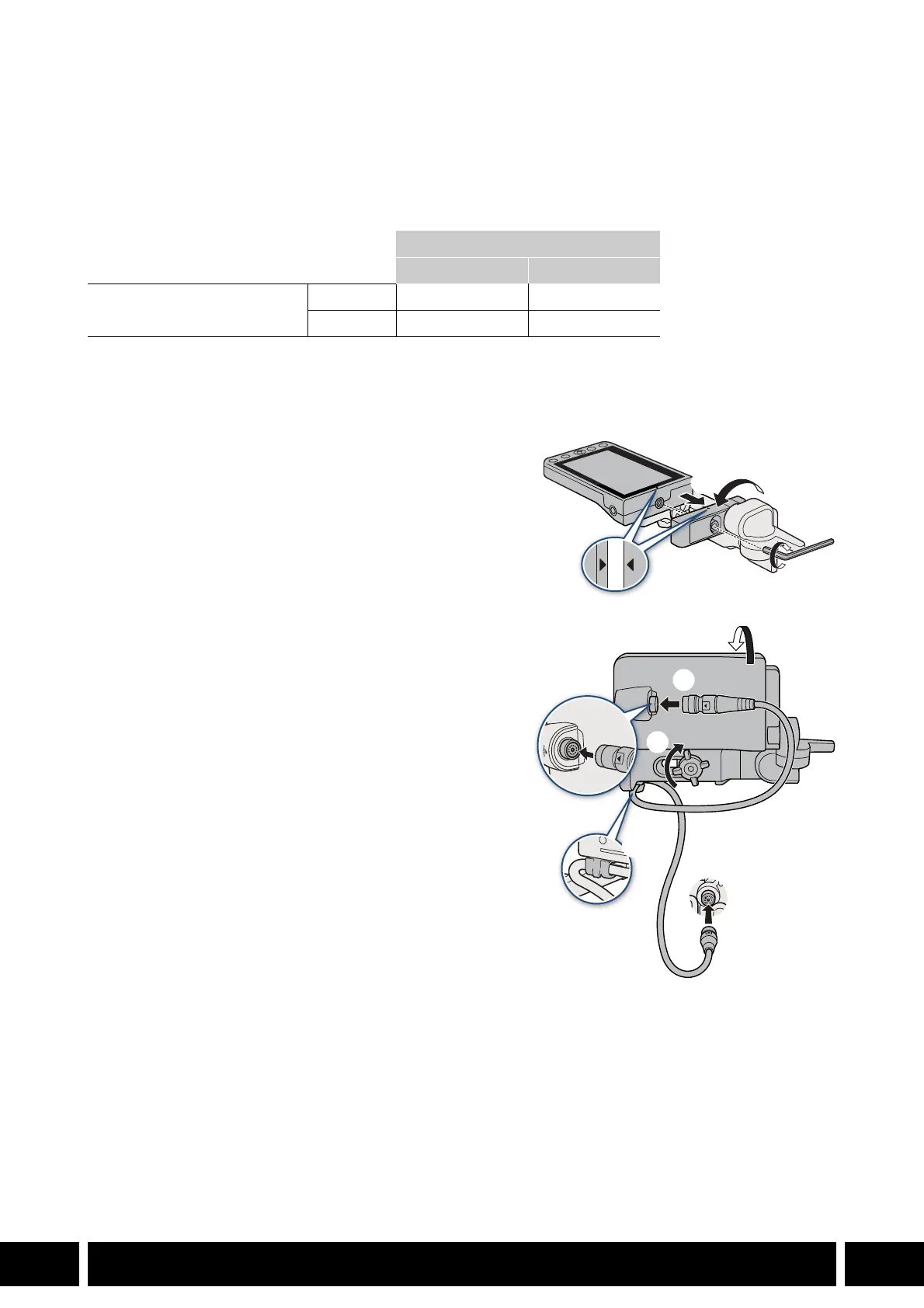

将 LCD 监视器安装至手柄
1. 关闭摄影机。
2. 在 LCD 固定基座上，顺着锁定旋钮方向旋转 LCD 监
视器支架，以便操作 LCD 监视器固定螺栓。
3. 将 LCD 监视器安装到 LCD 监视器支架。
• 对齐监视器和监视器支架上的 Í 标记。如有必
要，也可以将 LCD 监视器朝向相反的方向安装。
• 使用六角扳手(用于0.64 cm (1/4")螺丝)紧固LCD监
视器固定螺栓。
4. 将 LCD 固定基座安装在手柄上。
• 将 LCD 固定基座上的安装部位和手柄前部的附件
安装部位对齐。
• 牢牢紧固锁定旋钮。
5. 将 LCD 监视器朝向手柄旋转 90°。
6. 使用 UN-5 单元连接线将 LCD 监视器连接至摄影机
的 VIDEO 端子。
• 对齐连接线插头和端子上的 Í 标记。
7. 将连接线穿过 LCD 固定基座的连接线夹。
• 如有必要，请调整连接线的位置，避免连接线进
入画面或遮挡视线。
LCD 监视器
LM-V1 LM-V2
LCD 固定基座
LA-V1 N —
LA-V2 — N
