Carel emeter1 - Page 19

9
10
6
5
9
10
6
5
[11] [12]
16
15
14
13
16
15
14
13
[13]
[14]
[a] [b] [c]
17
18
G
VDC/AC
DIN
kWh
k
W
h
1
2
3
45
67
89
10
11
12 13
14 15
16 17
18
S2 S1
CT1
P1 P2
S2 S1
CT2
P1 P2
N
N
L1
L1
L2
L3
L2L3
GND
serial
diagram
14
RS485
–+
Load
S2 S1
CT3
P1 P2
P1
LOAD
Current Transformer
P2
S1
S2
ITA
19
"Carel emeter" +0300044IE rel. 1.5 - 10.11.2017
emeter3

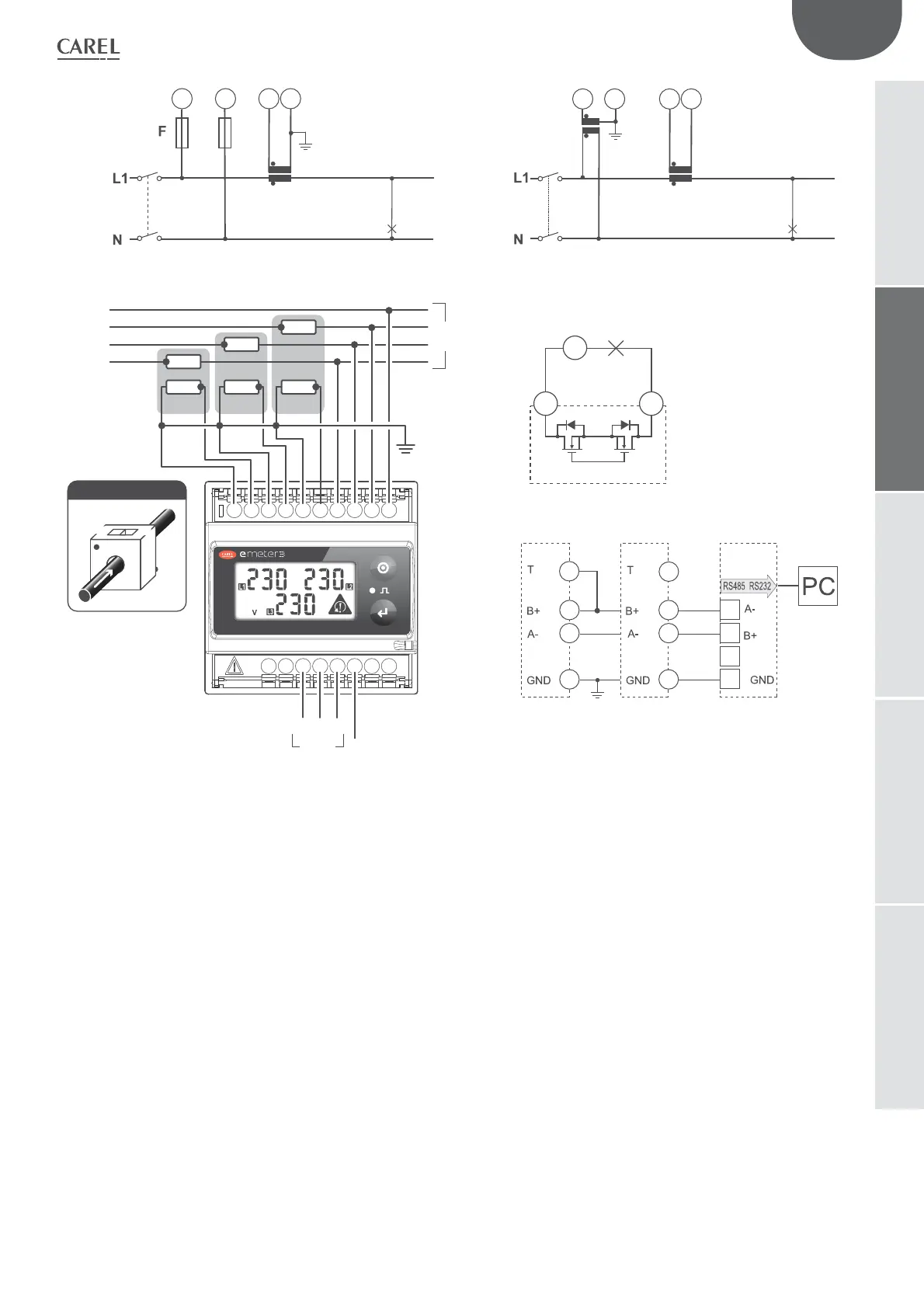

Legenda:
Selezione sistema tipo 3P.n
[1] - 3 fasi, 4 fili, carico squilibrato, connessione da 3 TA
[2] - 3 fasi, 4 fili, carico squilibrato, connessione da 3 TA e 3 TV
Selezione sistema tipo 3P
[3] - 3 fasi, 3 fili, carico squilibrato, connessione da 3 TA
[4] - 3 fasi, 3 fili, carico squilibrato, connessione da 3 TA e 3 TV
[5] - 3 fasi, 3 fili, carico squilibrato, connessione da 2 TA (ARON)
[6] - 3 fasi, 3 fili, carico squilibrato, connessione da 3 TV e 2 TA (ARON)
Selezione sistema tipo 3P.1
[7] - 3 fasi, 3/4 fili, carico equilibrato, connessione da 1 TA (se il neutro è
disponibile il collegamento voltmetrico può essere realizzato a soli 2 fili VL1
e N)
[8] - 3 fasi, 3 fili, carico equilibrato, connessione da 1 TA e 3TV
Selezione sistema tipo 2P
[9] - 2 fasi, 3 fili, connessione da 2 TA
[10] - 2 fasi, 3 fili, connessione da 2 TA e 2 TV
Selezione sistema tipo 1P
[11] - 1 fase, 2 fili, connessione da 1 TA
[12] - 1 fase, 2 fili, connessione da 1 TA e 1 TV
Uscita statica e porta seriale
[13] - Uscita statica a opto-mosfet
[14] - RS485 connessione a 2 fili
[a]- ultimo strumento
[b] - strumento 1...n,
[c]- convertitore RS485/RS232.
(*) NOTA: Per poter alimentare correttamente lo strumento, il neutro deve sempre essere collegato.
