Carel emeter1 - Display E Dimensioni; Descrizione Pannello Frontale; Dimensioni (Configurato Come Montaggio a Guida DIN); Dimensioni E Dima DI Foratura (Configurato Come Montaggio a Pannello 72 X72)

ITA
30
"Carel emeter" +0300044IE rel. 1.5 - 10.11.2017
emeter3 SE

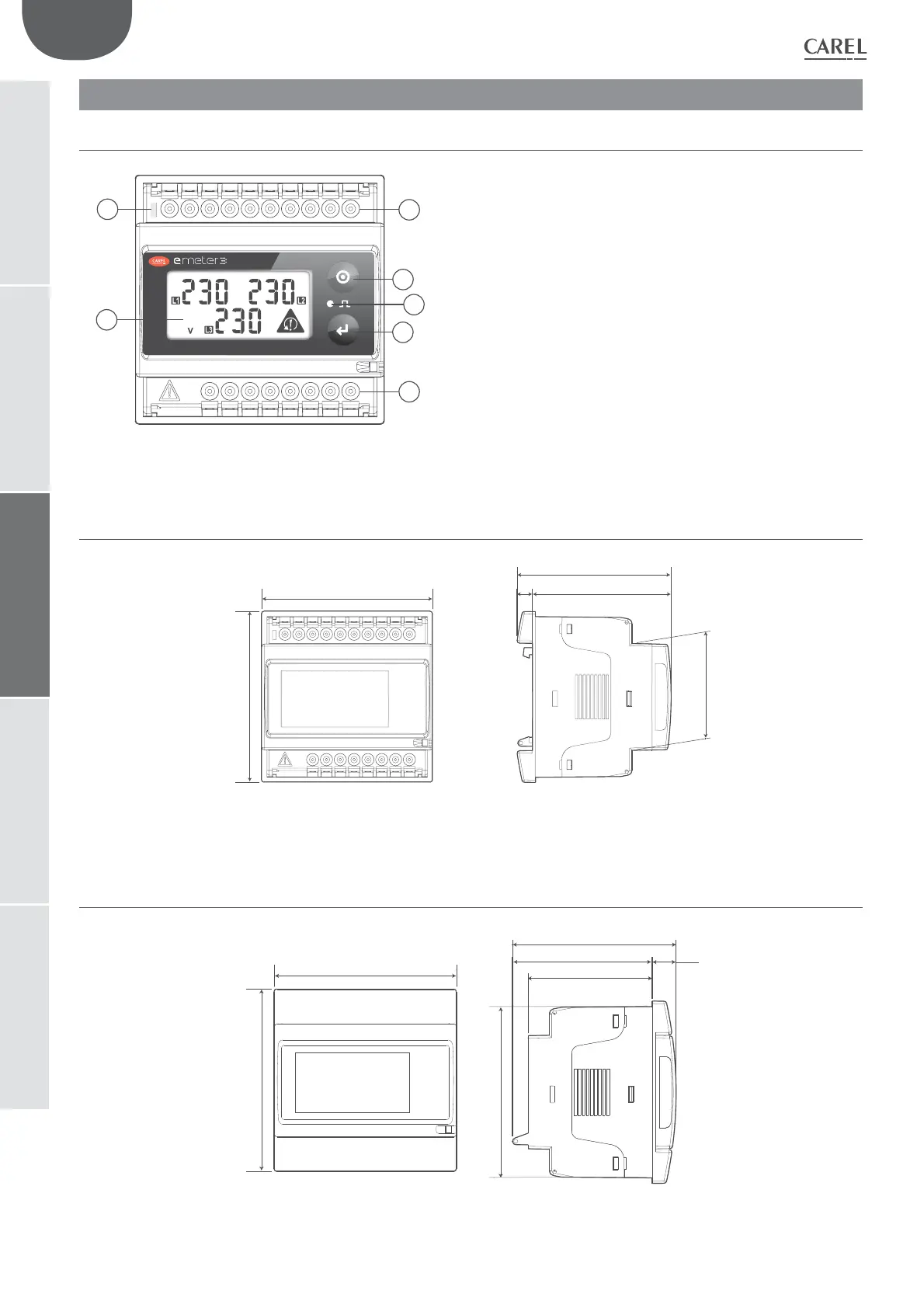

5. DISPLAY E DIMENSIONI
5.1 Descrizione pannello frontale
DIN
kWh
k
W
h
1
2
3
45
67
89
10
11
12
13
14 15
16 17
18
5
3
4
1
1
2
4
Fig. 5.a
c
Tastiera frontale
Per programmare i parametri dello strumento e scorrere le
variabili sul display.
d
LED rosso
Il LED rosso lampeggia proporzionalmente all’energia
consumata.
e
Display
Tipo LCD con indicazione alfanumerica per la
visualizzazione dei parametri di configurazione e delle
variabili misurate.
f
Connessioni
Morsetti di collegamento per il cablaggio dello
strumento.
g
LED verde
Il led verde si accende quando lo strumento è alimentato.
5.2 Dimensioni (congurato come montaggio a guida DIN)
71,7
71,7
64,6
58,2
6,4
44,8
1
2
3
45
67
89
10
11
12
13
14 15
16 17
18
DIN
Fig. 5.b
5.3 Dimensioni e dima di foratura (congurato come montaggio a pannello 72x72)
71,7
71,7
64,3
54,9
9,4
48,8
67,4
Fig. 5.c
