3. MONTAGGIO

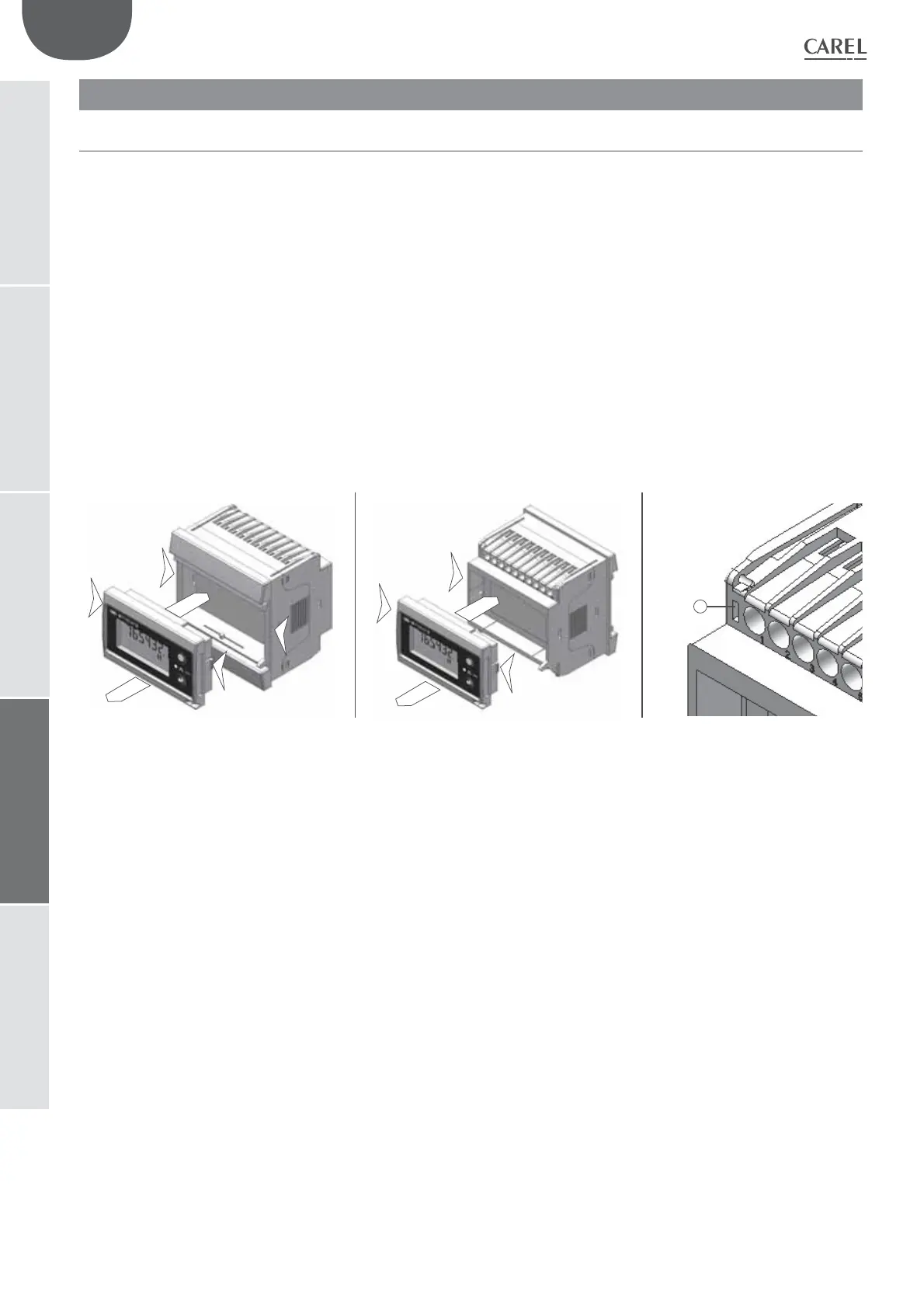

3.1 Trasformare lo strumento da montaggio a guida DIN a montaggio a pannello e viceversa
Per togliere l’unità display
Mediante un cacciavite a taglio di dimensioni adeguate agire sulle asole (1 e 2) ai lati dello strumento premendo le linguette di fissaggio (3 e 4) , quindi
estrarre (5) con cura l’unità display.
Per trasformare lo strumento da montaggio a pannello a guida DIN
Girare su se stessa la base di misura da A a B.
Per trasformare lo strumento da guida DIN a montaggio a pannello
Girare su se stessa la base di misura da B ad A.
Per inserire l’unità display
Spingerla (6) delicatamente nella sede predisposta, come illustrano le immagini a lato, fino a che si avvertiranno i “click” delle linguette elastiche di
fissaggio (3 e 4) a significare il corretto incastro delle stesse nelle asole (1 e 2) di chiusura.
LED verde, g. C 1
Nel caso lo strumento sia utilizzato come convertitore, quindi senza unità display, il LED verde indica la presenza dell’alimentazione, se il LED è
lampeggiante esso indica che lo strumento è collegato alla rete seriale e sta comunicando.
