"Carel emeter" +0300044IE rel. 1.5 - 10.11.2017
emeter3 SE

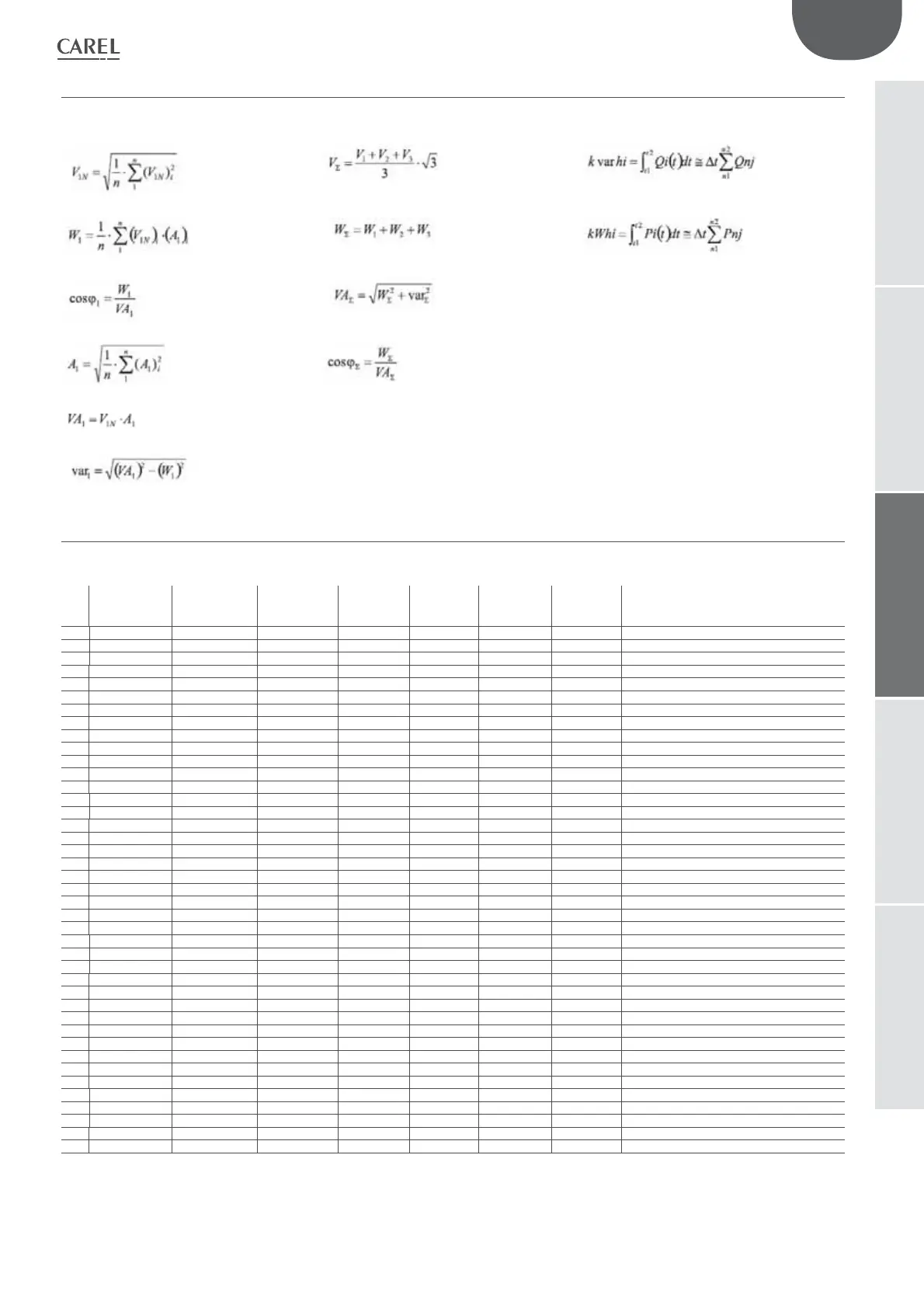

3.3 Formule di calcolo utilizzate
Variabili di singola fase Variabili di sistema Conteggio energia
Tensione efficace istantanea Tensione equivalente di sistema
Potenza attiva istantanea Potenza attiva di sistema
Fattore di potenza istantaneo Potenza apparente di sistema
Dove:
i = fase considerata (L1, L2 o L3);
P = potenza attiva;
Q = potenza reattiva;
t1, t2 = inizio e fine del periodo di conteggio;
n = unità temporale;
t = larghezza unità temporale;
n1, n2 = prima e ultima unità temporale nel
periodo di conteggio.
Corrente efficace istantanea Fattore di potenza di sistema
Potenza apparente istantanea
Potenza reattiva istantanea
3.4 Lista delle variabili che possono essere associate a:
• Porta seriale RS485
• Uscita impulsiva (solo “energie”)
N° Variabili Sistema 1 fase Sistema 2 fasi
Sistema
equilibrato
3 fasi 4 li
Sistema
equilibrato 3
fasi 3 li
Sistema
squilibrato
3 fasi 4 li
Sistema
squilibrato
3 fasi 3 li
Note
1 kWh x x x x x x Totale (2)
2 kvarh x x x x x x Totale (3)
3 V L-N sys (1) o x x x x x sys=sistema (Σ)
4 V L1 x x x x x x
5 V L2 o x x x x x
6 V L3 o o x x x x
7 V L-L sys (1) o x x x x x sys=sistema (Σ)
8 V L1-2 o x x x x x
9 V L2-3 o o x x x x
10 V L3-1 o o x x x x
11 A L1 x x x x x x
12 A L2 o x x x x x
13 A L3 o o x x x x
14 VA sys (1) x x x x x x sys=sistema (Σ)
15 VA L1 (1) x x x x x x
16 VA L2 (1) o x x x x x
17 VA L3 (1) o o x x x x
18 var sys x x x x x x sys=sistema (Σ)
19 var L1 (1) x x x x x x
20 var L2 (1) o x x x x x
21 var L3 (1) o o x x x x
22 W sys x x x x x x sys=sistema (Σ)
23 W L1 (1) x x x x x x
24 W L2 (1) o x x x x x
25 W L3 (1) o o x x x x
26 PF sys x x x x x x sys=sistema (Σ)
27 PF L1 x x x x x x
28 PF L2 o x x x x x
29 PF L3 o o x x x x
30 Hz x x x x x x
31 Sequenza fasi o
o x x x x
32 THD VL1N x x x x o o Solo se THD è abilitato
33 THD VL2N o x x x o o Solo se THD è abilitato
34 THD VL3N o o x x o o Solo se THD è abilitato
35 THD A L1 x x x x x x Solo se THD è abilitato
36 THD A L2 o x x x x x Solo se THD è abilitato
37 THD A L3 o o x x x x Solo se THD è abilitato
38 THD V L1-2 o x x x x x Solo se THD è abilitato
39 THD V L2-3 o o x x x x Solo se THD è abilitato
40 THD V L3-1 o o x x x x Solo se THD è abilitato
41 A n o x o x o o
Tab. 3.b
(x) = disponibile
(o) = non disponibile (indicazione zero sul display)
(1) = variabile disponibile solo mediante porta di comunicazione seriale RS485
(2) = anche kWh- (esportata) con applicazione E (vedi prossima tabella)
(3) = somma (non algebrica) di kvarh importata ed esportata con applicazione F (vedi prossima tabella)
