1. INTERFACCIA UTENTE PER EMETER 3
1.1 Pannello frontale ed impostazioni valori
In modalità misura:
tasto 1, scorre le pagine di misura. Tasto 2 scorre le pagine informazioni dello strumento. Tenendo premuto per almeno 3sec il tasto 2 si accede alla
programmazione e impostazioni parametri.
In modalità programmazione:

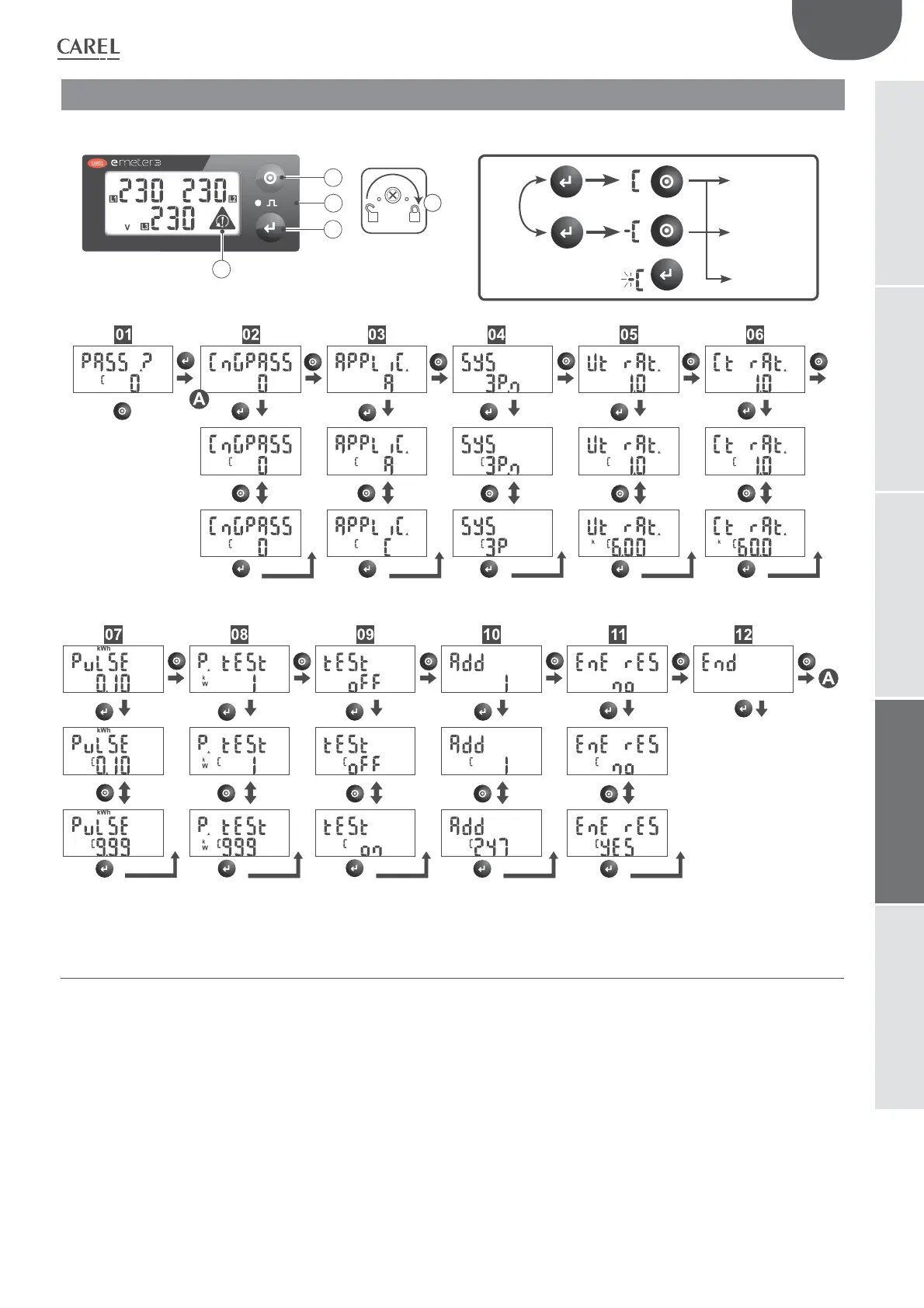

tasto 1, scorre i menù o incrementa/decremente i valori da impostare. Il tasto 2, entra nei sottomenù e cambia la modalità di incrementazione dei valori
da positiva a negativa e viceversa secondo la logica riportata nella tabella 1: a, premendo il tasto 2 compare una lettera C nella riga inferiore indicante
la possibilità di agire sui valori incrementandoli mediante il tasto 1. b, premendo ulterioriormente il tasto 2 compare -C nella riga inferiore indicante la
possibilità di agire sui valori decrementandoli mediante il tasto 1. c, Per confermare il valore selezionato tenere premuto il tasto 2 finché il segno - (se
presente) e la lettera C scompariranno, il valore sarà così confermato.
Il LED rosso frontale (3, g.1) lampeggia proporzionalmente al consumo di energia attiva totale.
Indicatore di sequenza fase errata (4, g 1), il triangolo di pericolo viene visualizzato in caso di sequenza fasi errata (L2-L1-L3, L1-L3-L2).
