Gas Leakage Detector +0300047IE rel. 1.1 - 26.04.2023
Manutenzione
4.5.2 Versione Remota

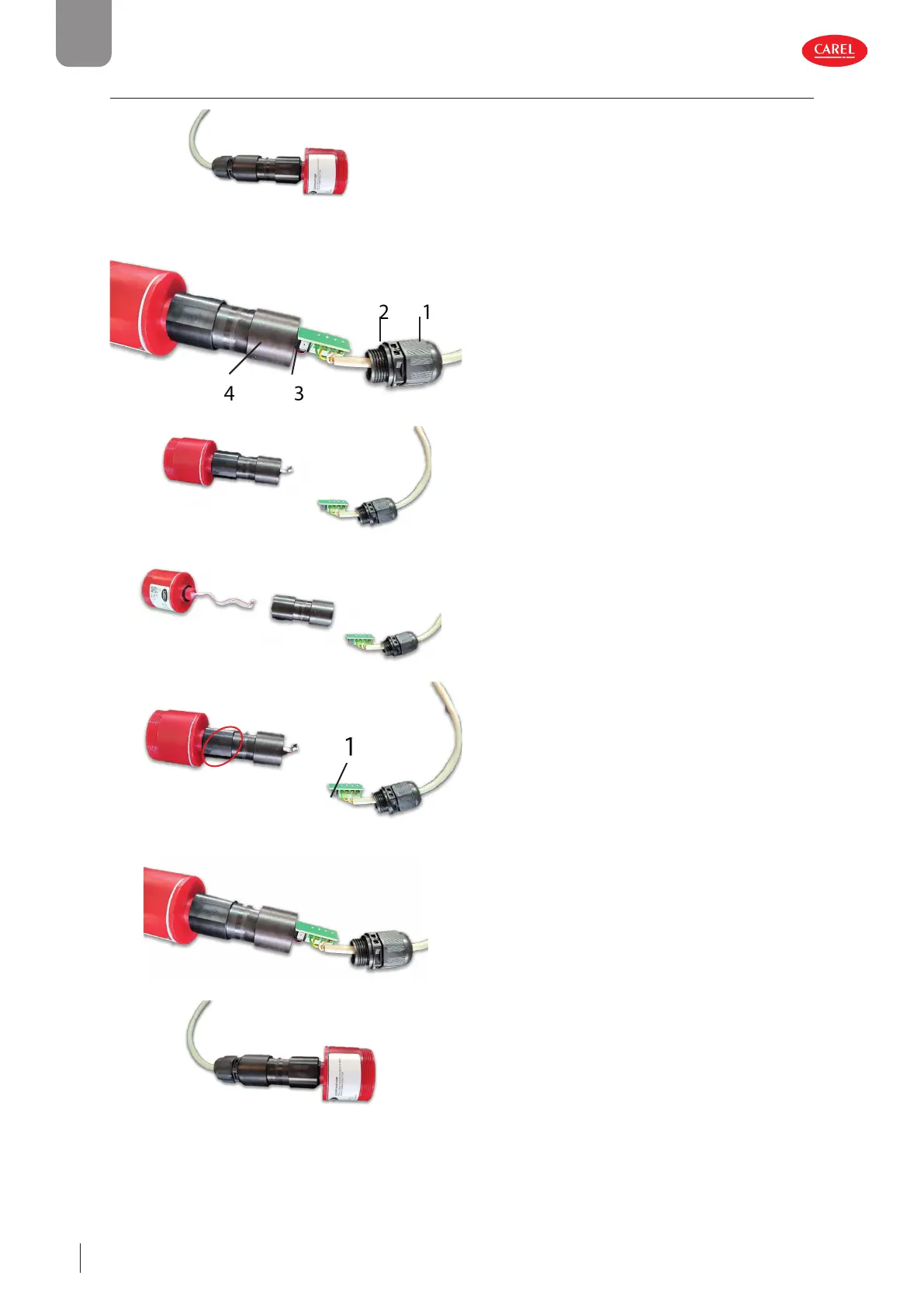

Sganciare il sensore remoto dal proprio alloggiamento utilizza-
to per eseguire la misurazione in condizioni normali
1. Allentare la vite del pressacavo svitando tra i punti 1 e 4
della gura, in modo che il cavo sia libero di muoversi all’in-
terno del pressacavo
2. Svitare completamente la vite posizionata nel punto 2 svi-
tando tra i punti 2 e 4 della gura. Nel caso di di coltà ad
allentare il serraggio utilizzare una pinza da posizionare nel
punto 2
3. Aprire il contenitore tirando tra i punti i punti 1 e 4 della
gura, in modo da estrarre la scheda elettronica dal proprio
alloggiamento
Scollegare il connettore del sensore dalla scheda elettronica
Svitare il sensore dal tubo in modo da separarlo dalle altre parti
del prodotto
Assicurarsi che il nuovo sensore abbia lo stesso codice di quello
appena rimosso.
Avvitare il nuovo sensore facendo attenzione ad utilizzare la
parte evidenziata e non la parte opposta.
Inserire la scheda elettronica all’interno del tubo facendo atten-
zione che il connettore evidenziato nel punto 1 sia posizionato
nelle direzione del sensore.
Collegare il connettore alla scheda elettronica
Inserire la scheda all’interno del tubo
Avvitare il pressacavo al tubo, assicurandosi che il cavo sia libe-
ro di muoversi all’interno del pressacavo.
Avvitare il pressacavo al cavo, facendo attenzione che la guar-
nizione di trattenuta sia all’interno del pressacavo.
