Carel IR Series User Manual

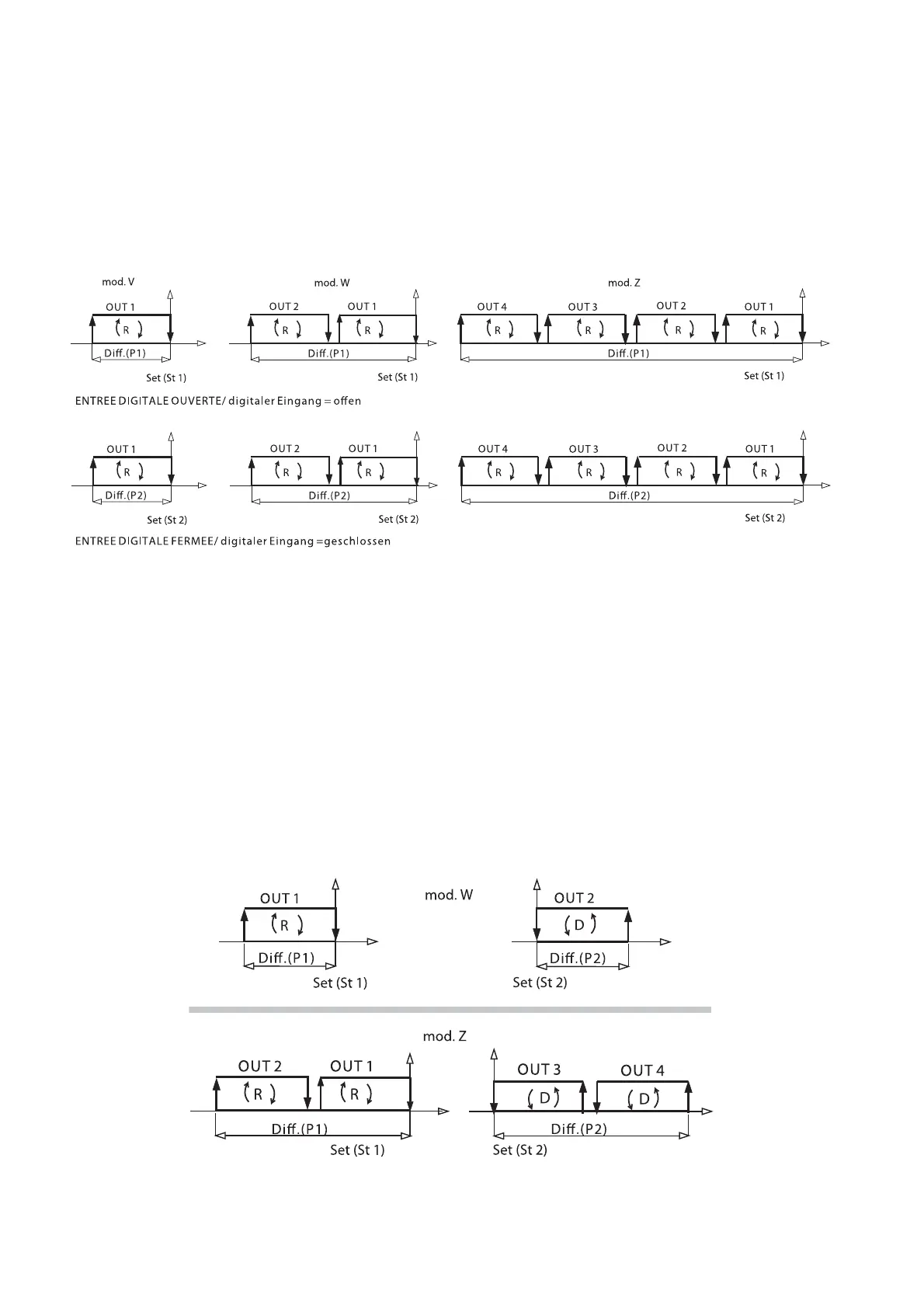

Modo 8: funzionamento Reverse con commutazione di set e
differenziale da ingresso digitale CO=8
Parametri fondamentali:
– set (St1);
– differenziale (P1).
Con questo Modo la variazione di stato dell’ingresso digitale 1
(aperto/chiuso) non cambia il tipo di azione (sempre Reverse)
ma cambia il set ed il differenziale.
St1 e il differenziale P1 sono attivi quando l’ingresso digitale è
aperto ed St2 e il differenziale P2 attivi quando l’ingresso digitale
è chiuso.
Modo 9: funzionamento con 2 set-point, uno in Direct e uno
in Reverse CO=9
Parametri fondamentali:
– set-point 1 (St1);
– differenziale di St1 (P1) dell’azione Reverse;
– set-point 2 (St2);
– differenziale di St2 (P2) dell’azione Direct.
Questo Modo, operativo solo nelle versioni W e Z è simile al
Modo 3 (funzionamento con zona neutra), in quanto metà uscite
sono attive in Direct e metà in Reverse.
La sua particolarità è che non esiste alcun vincolo nel posizio-
namento dei set-point delle due azioni, per cui si può operare
come se si avessero due strumenti indipendenti che lavorano
con la stessa sonda.
Mode 8: Reverse mode with set-point and differential change
via digital input, C0=8
Main parameters:
– set-point (St1);
– differential (P1).
When C0=8 any variation of digital input no.1 (open/closed)
does not change the mode (that remains always Reverse) but
changes both set-point and differential.
St1 and P1 operate when the digital input is open; St2 and P2
operate when the digital input is closed.
Mode 9: 2 set-points, one in Direct and one in Reverse, C0=9
Main parameters:
– set-point 1 (St1);
– differential of St1 (P1), reverse mode;
– set-point 2 (St2);
– differential of St2 (P2), direct mode.
C0 can be set as 9 only in models W and Z. This mode is similar
to mode 3 (dead zone control action) as half of the outputs
energize in Direct and half in Reverse.
In this mode there is no compulsory positioning of the set-point.
Therefore it is as if you had two independent instruments wor-
king with the same sensor.
10
Fig.9
Fig.10
