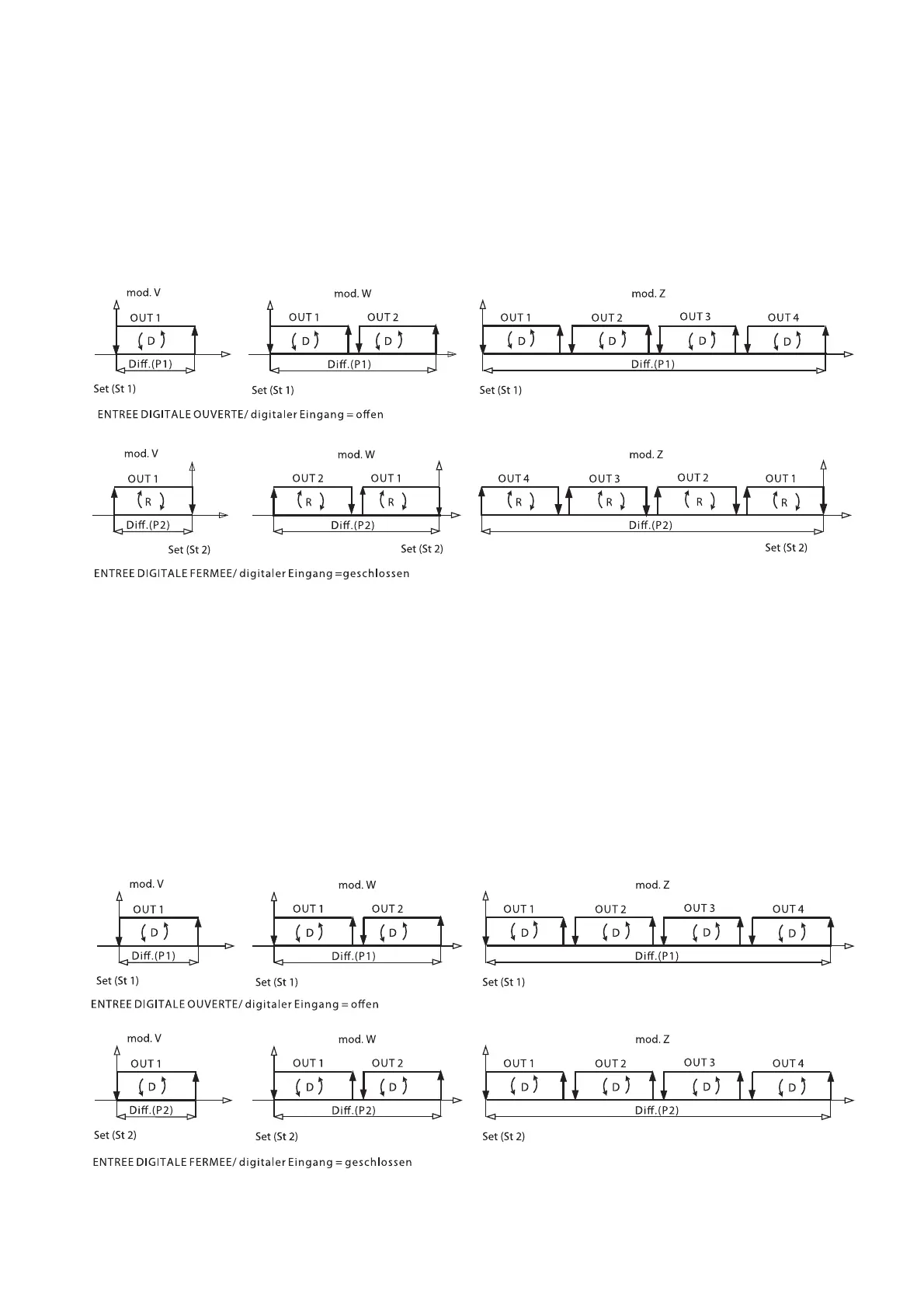

Mode 6: Direct/Reverse selection from digital input
Main parameter:
– set-point 1 (St1);
– differential of St1 (P1), direct mode;
– set-point 2 (St2);
– differential of St2 (P2), reverse mode.
The instrument changes from Direct to Reverse (see Mode 1 and
Mode 2) according to the condition of the digital input no. 1.
More precisely: direct mode (St1) when digital input 1 is open;
reverse mode (St2) when digital input 1 is closed.
Mode 7: Direct mode with change of Set and differential via
digital input, C0=7
Main parameters:
– set-point (St1);
– differential (P1);
– set-point (St2);
– differential (P2).
When C0=7 any variation of digital input no. 1 (open/closed)
does not change the mode (that remains always Direct) but
changes both set-point and differential.
St1 and P1 operate when the digital input is open;
St2 and P2 operate when the digital input is closed.
Modo 6: commutazione Direct/Reverse da ingresso digitale
CO=6
Parametri fondamentali:
– set-point 1 (St1);
– differenziale di St1 (P1) dell’azione Direct;
– set-point 2 (St2);
– differenziale di St2 (P2) dell’azione Reverse.
Lo strumento commuta dal funzionamento Direct a quello
Reverse (vedi Modo 1 e Modo 2) in funzione dello stato dell’in-
gresso digitale 1. Più precisamente si ha: funzionamento Direct
(St1) quando l’ingresso digitale è aperto, funzionamento Reverse
(St2) quando è chiuso.
Modo 7: funzionamento Direct con commutazione di set e
differenziale da ingresso digitale CO=7
Parametri fondamentali:
– set (St1);
– differenziale di St1 (P1);
– set (St2);
– differenziale di St2 (P2).
Con questo Modo la variazione di stato dell’ingresso digitale 1
(aperto/chiuso) non cambia il tipo di azione (sempre Direct) ma
cambia il set-point ed il differenziale. St1 e il differenziale P1 sono
attivi quando l’ingresso digitale è aperto; St2 e il differenziale P2
sono attivi quando l’ingresso digitale è chiuso.
9
Fig.7
Fig.8
