Attenzione: è assolutamente sconsigliato l’utilizzo PWM con
compressori o altri attuatori la cui affidabilità può risentire di inseri-
menti/spegnimenti troppo ravvicinati. In ogni caso si consiglia di non
ridurre a valori minimi il parametro C12, per non compromettere la
durata (calcolata in circa 1 milione di attivazioni).
Modo 5: funzionamento “ALLARME” CO=5
Parametri fondamentali:
– set-point (St1);
– differenziale dell’azione Reverse (P1);
– differenziale dell’azione Direct (P2);
– ZONA NEUTRA (P3);
– set dell’allarme di “Bassa” (P25);
– set dell’allarme di “Alta” (P26);
– differenziale dell’allarme (P27);
– tempo di ritardo dell’attuazione dell’allarme (P28).
Con il Modo 5 viene uno o più relè vengono attivati per segnalare la
presenza di un allarme generico (sonda scollegata o in corto, funzio-
namento anomalo dell’elettronica) o un allarme di “Alta” o “Bassa”.
Nelle versioni V e W è previsto un unico relè d’allarme. Nella versione
Z ci sono 2 relè: viene attivato il relè 3 per gli allarmi generici e per
l’allarme di “Bassa”, mentre il relè 4 viene attivato per gli allarmi gene-
rici e per l’allarme di “Alta”. L’attivazione del relè di allarme si somma
alle usuali segnalazioni attive con gli altri modi di funzionamento
ovvero codice di allarme sul display e segnale acustico (nelle
versioni provviste di buzzer). Nel caso delle versioni W e Z, i relè
non utilizzati per la segnalazione degli allarmi sono dedicati alla
regolazione con le modalità viste nel Modo 3.
Important: do not use the PWM mode with compressors or
devices requiring frequent On/Off routines. Do not give C12 a
minimum value because this might compromise its duration
(about 1 million pulses).
Mode 5: Alarm mode C0=5
Main parameters:
– set-point (St1);
– differential of the reverse mode (P1);
– differential of the direct mode (P2);
– DEAD ZONE (P3);
– set of the lower limit alarm (P25);
– set of the higher limit alarm (P26);
– alarm differential (P27);
– alarm time delays (P28).
In this mode one or more relays energize as soon as there is a
generic alarm condition (disconnected or short-circuited sensor,
faulty electronics, etc.) or a specific High or Low alarm condition.
In versions V and W there is only one alarm relay. Version Z has
two: relay no. 3 for generic and low alarm conditions, relay no.
4 for generic and high alarms. In addition to the energization
of the relay, the controller displays the alarm code and makes
the buzzer sound (in models equipped with acoustic signal). In
models W and Z, the relays not used to indicate alarm conditions
are dedicated to the regulation as described above for Mode 3.
8

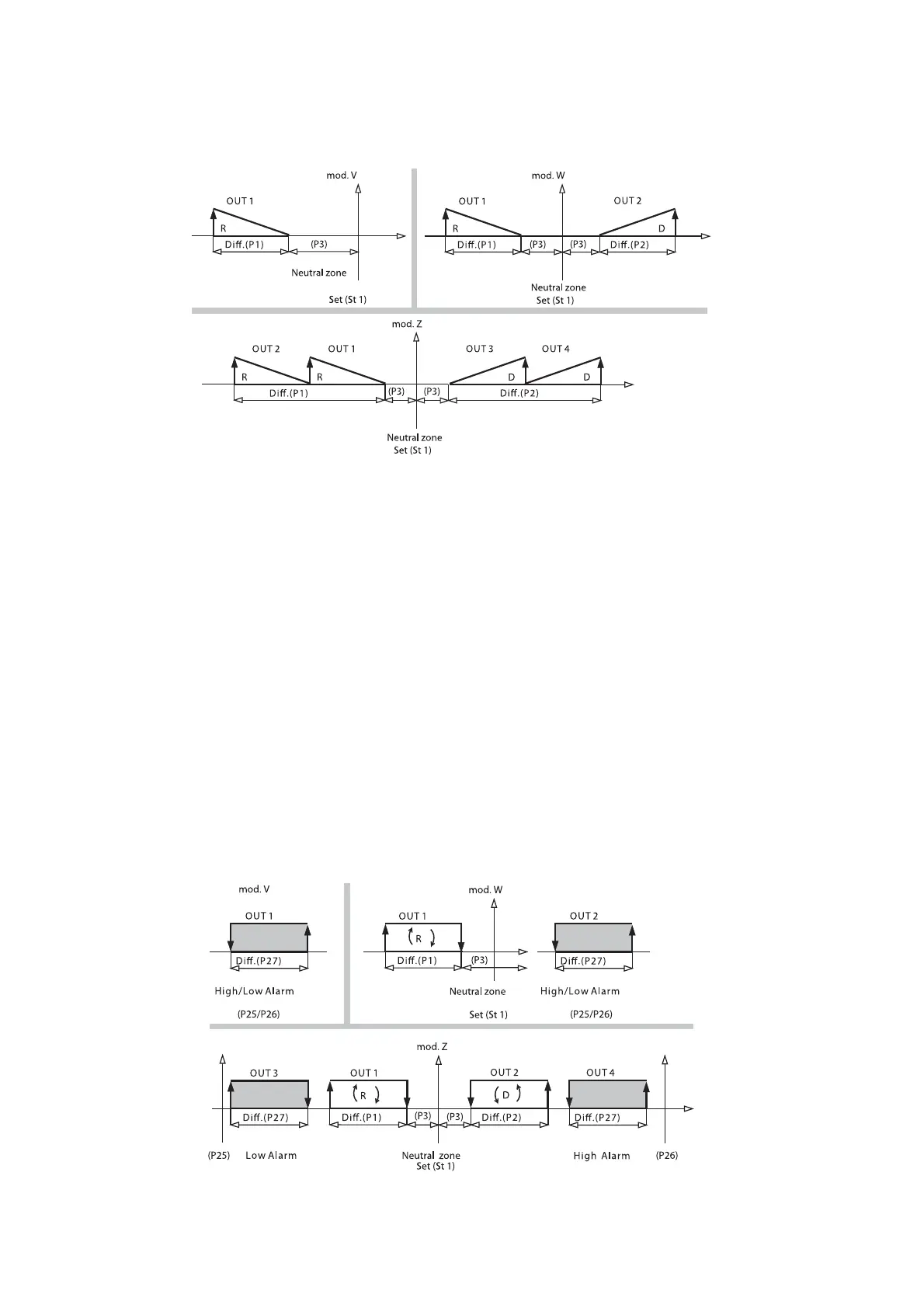

Fig.5
Fig. 6
