32
Example no. 3:
Summer offset when C4 is given a negative value. Suppose you
have to control an air-conditioning system comprising a chiller
and some fan coils. For external temperatures below 28°C, set
the chiller’s St1=13°C. When the external temperature rises, it is
recommended to lower linearly the temperature down to min.
10°C. This value will be reached when the external temperatures
are equal or higher than 34°C.
Solution: use an Infrared controller with one or more outputs,
depending on the chiller’s characteristics and set the following
parameters:
Mode: C0=1, NTC1 on the chiller, main set-point St1=13°C and
differential P1=2°C.
Summer offset: C19=2 for an external temperature measured by
NTC2 above 28°C (St2=28). Authority will be C4=-0.5 because St1
must fall by 3°C as NTC2 varies by 6°C (34-28).
Finally, to avoid that temperature goes below 10°C, fix the min.

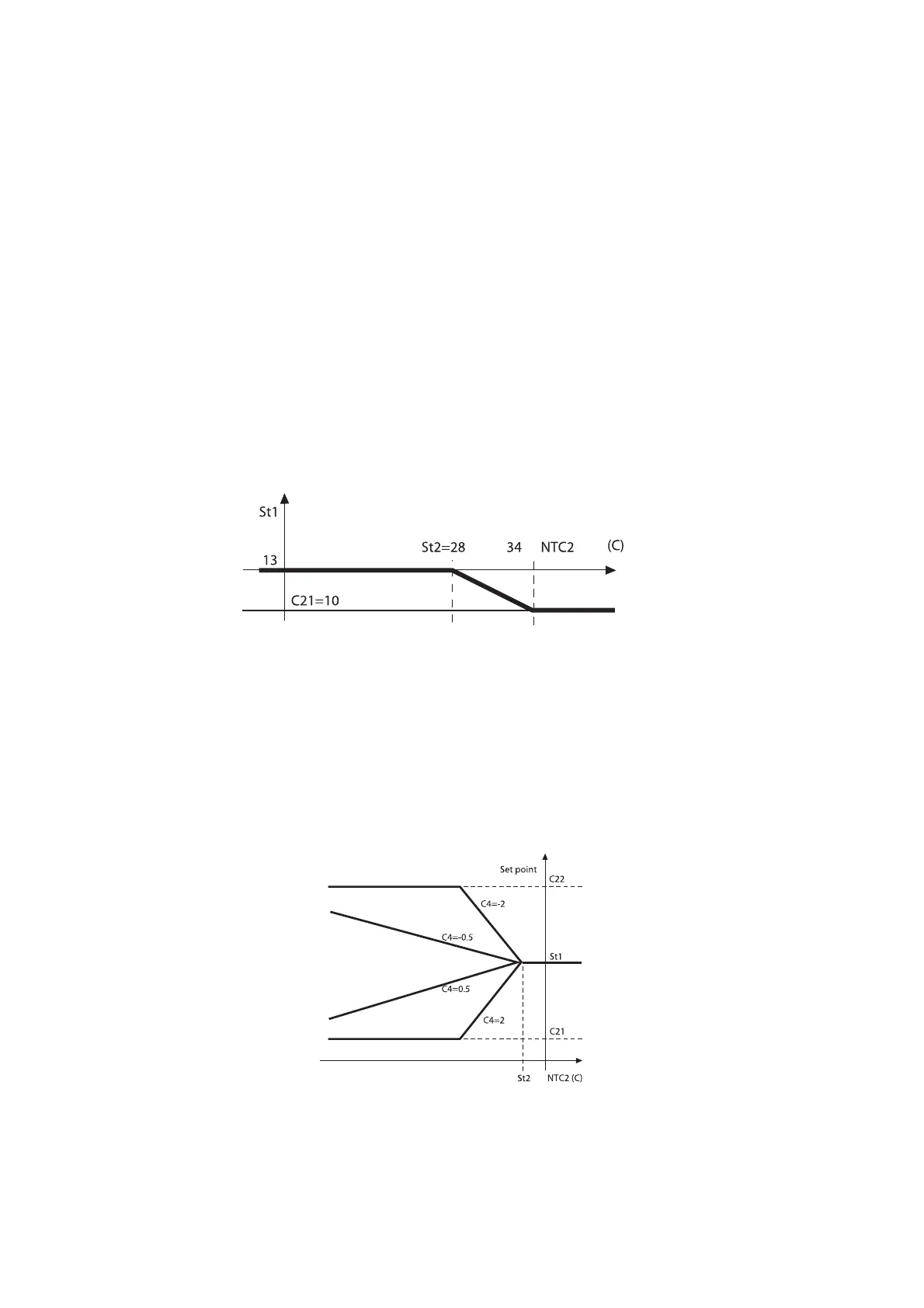

set-point threshold for St1 by setting C21=10. The diagram
below shows how St1 changes.
C19=3, WINTER OFFSET
St1 will vary if the temperature measured by NTC2 is lower than
St2.
If NTC2 is lower than St2, then actual St1=St1+(NTC2-St2)*C4;
If NTC2 is higher than St2, the actual St1 = St1.
Important: the winter offset can increase or decrease St1 depen-
ding on the value given to C4 (positive or negative) (the diagram
below shows how the winter offset operates).
Esempio 3:
Si valuti ora un esempio di compensazione estiva con C4 nega-
tivo. Si consideri un sistema di condizionamento costituito da un
refrigeratore d’acqua (chiller) e da alcuni ventilconvettori. Per tempe-
rature esterne inferiori ai 28°C la temperatura di ripresa del chiller
può essere fissata a St1=13°C.
Se la temperatura esterna aumenta, per compensare il maggiore
carico termico è utile abbassare linearmente la temperatura di
ripresa fino ad un limite minimo di 10°C che sarà raggiunto per
temperature uguali o maggiori di 34°C.
Soluzione: i parametri da impostare sul controllo Infrared, ad una
o più uscite in relazione alle caratteristiche del chiller, saranno i
seguenti:
Modo: C0=1, sonda principale NTC1 sulla ripresa del chiller con un
set point di regolazione principale St1=13°C e
differenziale P1=2,0°C.
Per la compensazione estiva: C19=2, abilitata per una tempera-
tura esterna, rilevate da NTC2, superiore a 28°C, per cui St2=28.
L’autorità, considerato che St1 deve abbassarsi di 3°C a fronte di
una variazione su NTC2 di 6°C (34-28), sarà C4= -0,5.
Infine per evitare che la temperatura di ripresa scenda sotto i
10°C si dovrà fissare il limite minimo di St1, ponendo C21=10. Il
grafico sottostante mostra l’andamento di St1.
C19 = 3 COMPENSAZIONE INVERNALE:
St1 varia se la temperatura NTC2 è inferiore a St2;
se NTC2 è inferiore a St2, St1effettivo = St1 + (NTC2-St2)*C4
se NTC2 è superiore a St2, St1effettivo = St1
Nota: la compensazione invernale può aumentare o diminuire
il valore di St1 a seconda che C4 sia rispettivamente negativo
o positivo (per la logica di funzionamento vedere diagramma
sottostante).
Fig.22
Inverno/Winter
Fig.23
