attivandoli/disattivandoli in modo proporzionale.
r05=1: rotazione con logica FIFO in accensione e spegnimento
(il primo che è stato acceso sarà il primo ad essere spento,
viceversa il primo che è stato spento sarà il primo ad essere
acceso).
In questo modo le ore di funzionamento verranno ottimizzate
assieme agli spunti dei compressori, anche se le tempistiche dei
compressori saranno sempre rispettate.
r05=2: rotazione con il controllo delle ore.
I compressori avranno le stesse ore di funzionamento, in quanto
verrà attivato il compressore con minore ore lavorate, sempre in
rispetto delle tempistiche senza però tenere conto della
logica FIFO e non ottimizzando accensioni e spegnimenti.
Nel caso di compressore parzializzato (1 per circuito) la logica
FIFO o a tempo, sarà riferita al circuito e non alle valvole dei
compressori. Se ad esempio al ripristino tensione parte il circuito 1,
prima parte il compressore 1 parzializzato (non a piena potenza)
poi viene gestita la valvola come secondo gradino, in modo che il
compressore renda il massimo. Nel caso la potenza dello stesso
venga ridotta, prima verrà spento il secondo gradino, poi il
compressore.Tra compressore e valvola non vi sarà alcuna
rotazione. Alla sucessiva richiesta verrà attivato il secondo circuito
con il compressore 2 e, se necessario, dopo, la sua valvola.
Per lo spegnimento sarà gestita prima la valvola e solo dopo il
compressore. Quindi la logica FIFO o a tempo, coinvolgerà un
circuito o l’altro. L’accensione delle valvole ed il loro spegnimento
non avrà alcuna temporizzazione, ma solo un’isteresi che
coincide con il set ed il differenziale del gradino (di fatto la valvola
assolve la stessa funzione di un compressore ermetico).
- Tipo regolazione compressori
r06: Questo parametro permette di impostare la logica per il
mantenimento del set:
r06= 0: = ingresso proporzionale
r06= 1: = ingresso proporzionale + zona neutra (vedi Zona neutra
di seguito)
r06= 2: = uscita proporzionale
r06= 3: = uscita proporzionale con zona neutra
r06= 4: = uscita a tempo con zona neutra (vedi regolazione sulla
temperatura di uscita a tempo)
ZONA NEUTRA
La zona neutra, praticamente sposta del valore impostato tramite il
parametro r07, la banda proporzionale dal setpoint ed è valido in tutte le
configurazioni, se abilitato (per r07
≠
0: zona neutra impostata ed abilitata).
r06: abilitazione della zona neutra
(abilitata se r06=1 o 3)
r07: zona neutra
r01: set point estivo
r02: differenziale estivo
Nella modalità Chiller (Estate), la zona neutra sposta sopra il set del
valore r07, la banda proporzionale relativa
started/stopped in proportional mode.
r05=1: rotation with FIFO logic (first ON, first OFF, and vice-versa
first OFF, first ON); in this mode the operating hours are optimised
together with the number of starts, even if the compressor safety
times are always respected.
r05=2: rotation with control of operating hours; in this way the
compressors will have the same operating hours, as the
compressor with the least operating hours is always started first,
again observing the safety times. This does not however consider
FIFO logic and does not optimise the starts and stops.
In the case of capacity controlled compressors (1 per circuit),
FIFO logic or timed operation will refer to the actual circuit and not
the compressor valves. If, for example, when capacity is required
from circuit 1, compressor 1 starts first, capacity controlled (not at
full capacity), and then the valve is managed as a second step, so
that the compressor will work at maximum efficiency. If less
capacity is required, the second step will be deactivated first, and
then the compressor. There is no rotation between the
compressor and the valve. If extra capacity is required, the second
circuit will start with compressor 2 and then, if required, the valve
is operated.
When stopping, the valve is managed first and then the actual
compressor as a whole. Both FIFO logic and timed operation will
involve either one circuit or the other. The activation and
deactivation of the valves are not subject to timers, but rather only
a hysteresis that is equal to the set point and the differential of the
step (in fact the valve performs the same function as a hermetic
compressor).
- Type of compressor control
r06:This parameter is used to set the logic for maintaining the set
point:
r06= 0: = proportional on inlet
r06= 1: = proportional on inlet + dead zone (see Dead zone,
below)
r06= 2: = proportional on outlet
r06= 3: = proportional on outlet with dead zone
r06= 4: = on outlet by time with dead zone (see timed outlet
temperature control)

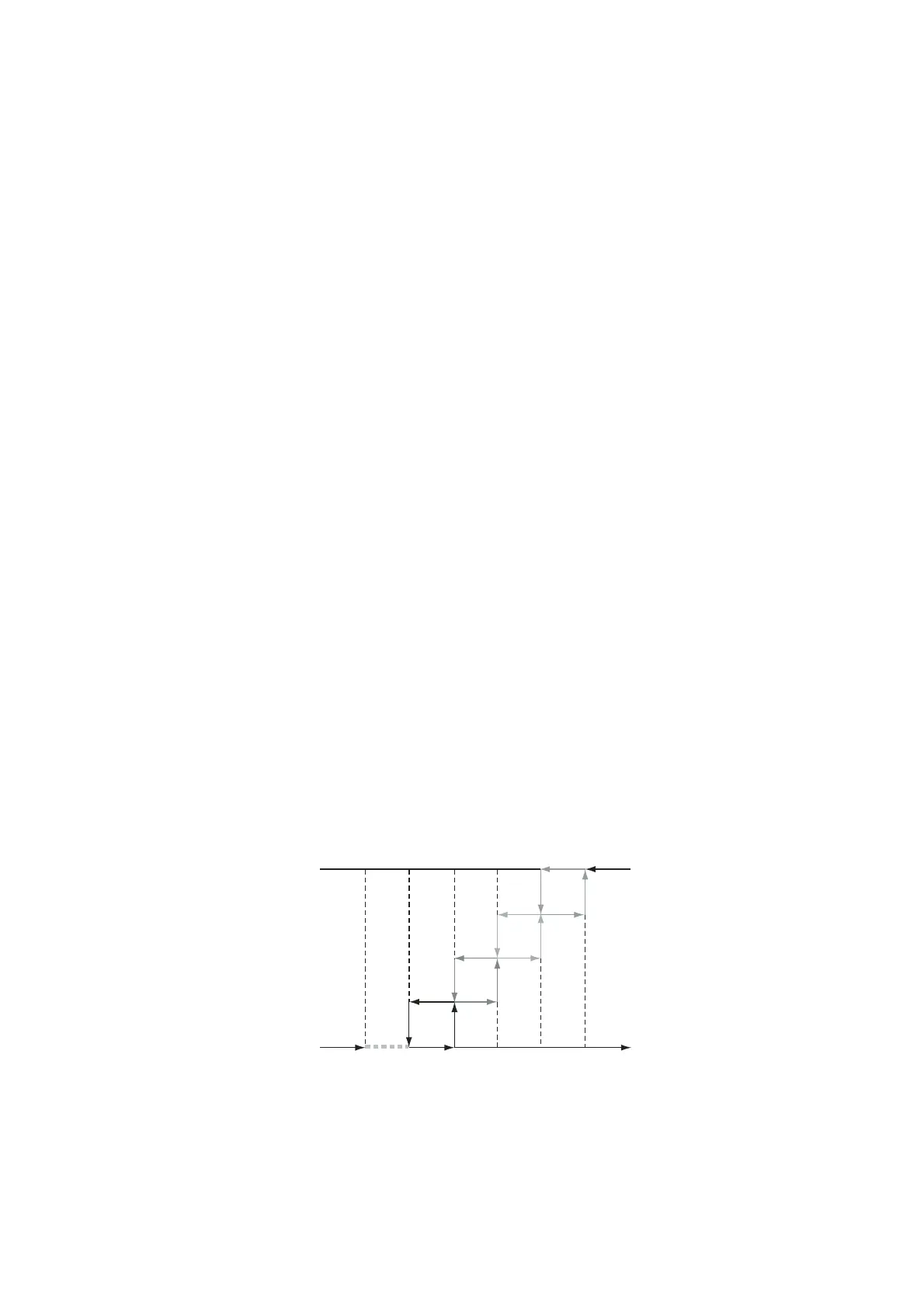

DEAD ZONE
The dead zone essentially shifts the proportional band from the set
point by the value set for the parameter r07.This parameter is valid in
all configurations if enabled (for r07
≠
0: dead zone set and enabled).
r06: enable the dead zone
(enabled if r06=1 or 3)
r07: dead zone
r01: cooling set point
r02: cooling differential
In chiller (cooling) mode, the dead zone moves the cooling proportional
band above the set point by the value r07.
59
µC
2
- cod. +030220420 - rel. 2.0 - 18.10.04
