8
µC
2
- cod. +030220420 - rel. 2.0 - 18.10.04

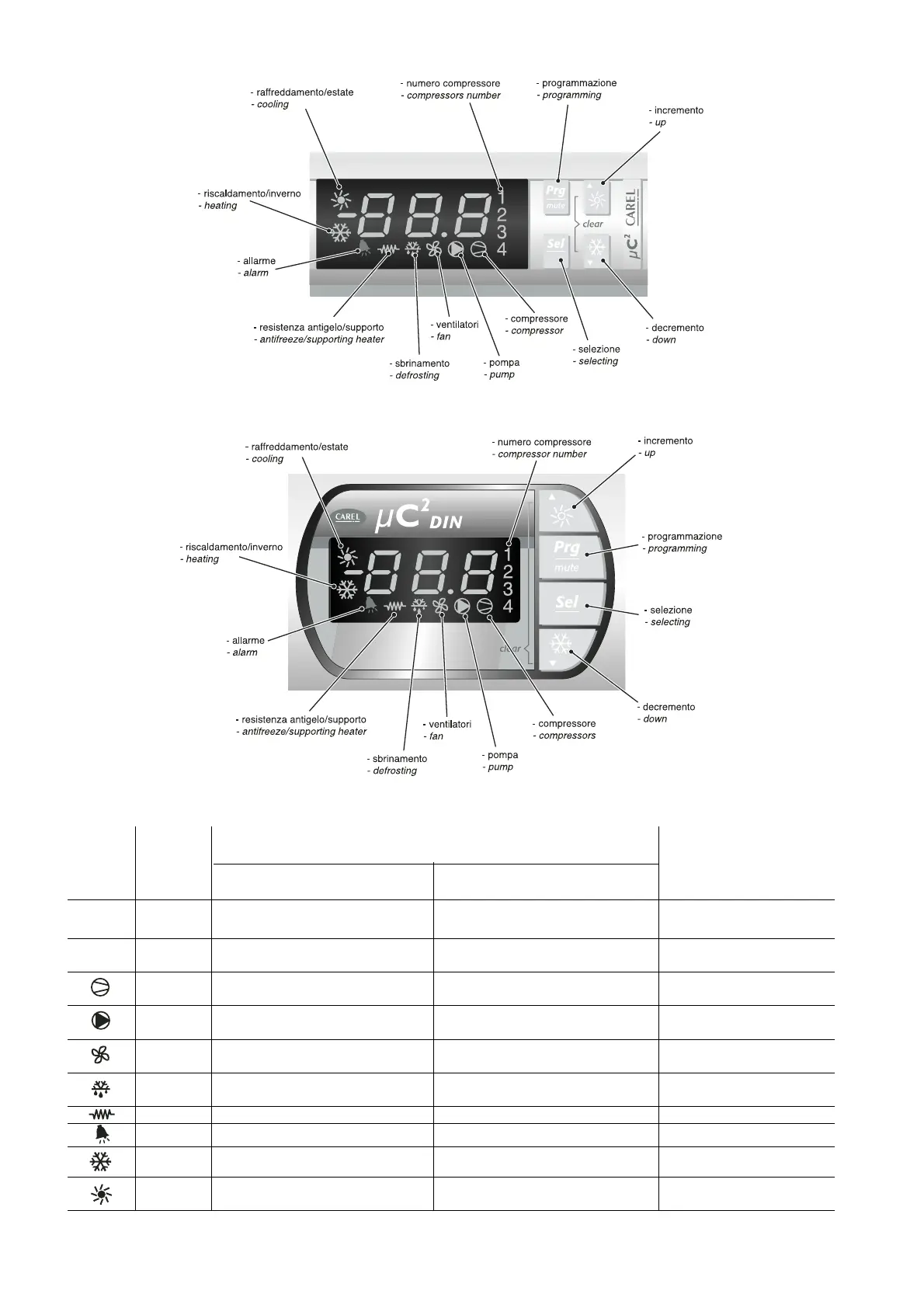

Fig. 1.2.1.1
Fig. 1.2.1.2
Simbolo Colore Significato Circuito frigorifero di riferimento
Symbol Colour Meaning Reference refrigerant circuit
con LED acceso con LED lampeggiante
with LED ON with LED flashing
1; 2 Ambra Compressore 1 e/o 2 acceso Richiesta di accensione 1
Amber Compressor 1 and/or 2 ON Start up request
3; 4 Ambra Compressore 3 e/o 4 acceso Richiesta di accensione 2
Amber Compressor 3 and/or 3 ON Start up request
Ambra Almeno un compressore acceso 1/2
Amber At least one compressor ON
Ambra Pompa/ventilatore aria mandata accesa/o Richiesta accensione 1/2
Amber Pump/air outlet fan ON Start up request
Ambra Ventilatore di condensazione attivato 1/2
Amber Condenser fan ON
Ambra Defrost attivo Richiesta Defrost 1/2
Amber Defrost active Defrost request
Ambra/
Amber
Resistenza attivata/
Heater ON
1/2
Rosso/
Red
Allarme attivo/
Alarm active
1/2
Ambra Modalità pompa di calore (P6=0) Richiesta modalità pompa di calore (P6=0) 1/2
Amber Heat pump mode (P6=0) Heat pump mode request (P6=0)
Ambra Modalità chiller (P6=0) Richiesta modalità chiller (P6=0) 1/2
Amber Chiller mode (P6=0) Chiller mode request (P6=0)
Tab. 1.2.2
