Carel pCO User Guide

Analogici
• da B1 a B4 per sonde NTC CAREL
• B5 e B6 per sonde attive in tensione (0÷1 Vdc) o corrente (4÷20 mA)
selezionabili da jumper
• B7 e B8 per sonde attive in tensione (0÷1 Vdc) o corrente (4÷20 mA)
selezionabili da jumper - solo sulle schede ad 8 ingressi analogici
(PCOB000*21).
Avvertenza: la possibilità di utilizzare gli ingressi sonda in modalità
4÷20 mA o 0÷1 V, dipende dall’applicativo in uso.

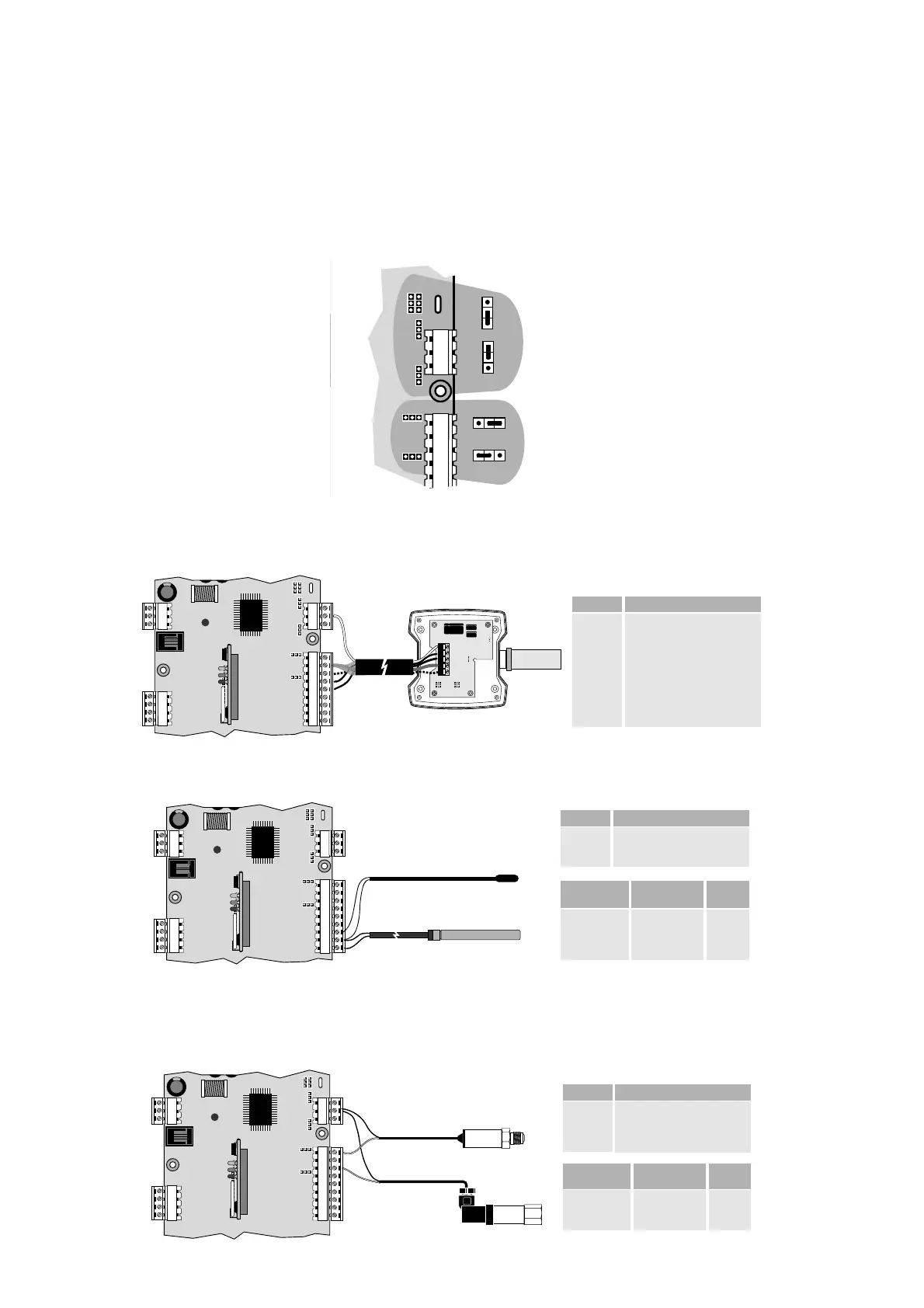

Configurazione degli ingressi analogici B5, B6, B7 e B8
Fare riferimento alla seguente figura per eseguire
la corretta predisposizione:
• J14 si riferisce all’ingresso B5
• J15 si riferisce all’ingresso B6
• J28 si riferisce all’ingresso B7
• J29 si riferisce all’ingresso B8
Posizione 1-2:
Ingresso analogico predisposto in 4/20 mA
Posizione 2-3:
Ingresso analogico predisposto in 0/1 V
Avvertenza: La configurazione di default è 1-2
Tipologia delle sonde collegabili agli ingressi analogici
• Sonde di temperatura ed umidità (Codice AS********)
• Sonde di temperatura NTC universali (2 fili)
I due cavi delle sonde NTC sono equivalenti in quanto non hanno pola-
rità. Pertanto non è necessario rispettare un ordine particolare nel col-
legamento alla morsettiera.
• Sonde di pressione (2 fili)
Analogue
• from B1 to B4 for CAREL NTC probes
• B5 and B6 for active voltage (0÷1Vdc) or current (4÷20mA)
probes, selected by the jumper
• B7 and B8 for active voltage (0÷1Vdc) or current (4÷20 mA) probes,
selected by the jumper - only on boards with 8 analogue inputs
(PCOB000*21).
Warning: you can use the input probe with 4÷20mA or 0÷1V mode,
depending on the application in use.
Configuration of the analogue inputs B5, B6, B7 and B8
Refer to the following figure for correct
configuration:
• J14 refers to input B5
• J15 refers to input B6
• J28 refers to input B7
• J29 refers to input B8
Position 1-2:
Analogue input set for 4/20 mA
Position 2-3:
Analogue input set for 0/1 V
Warning: The default configuration is 1-2
Types of probes which can be connected to the analogue inputs
• Temperature and Humidity probes (Code AS********)
• Temperature NTC universal probes (2 wires)
The two wires of the NTC probes are the same, in that they have no
polarity. It is not therefore necessary to follow any special order when
connecting them to the terminal block.
• Pressure probe (2 wires)
14
3 2 1
3 2 1
3
2
1
3
2
1
J9J8
J29
(B8)
J28
(B7)
J14
(B5)
J15
(B6)
J1J2
+ (G)
ntc
ntc
M
out H
pCO Sonda / Probe
Bn= 1, ... , 4
Bn= 5, ... , 8
Bm= 5, ..., 8
AVSS
+24 Vdc
ntc = uscita NTC (res.) della sonda
probe (res.) NTC output
out T = uscita attiva di temperatura
temperature active output
out H = uscita attiva di umidità
humidity active output
M = riferimento/ground
+ (G) = alimentazione/power supply
B7
+24Vdc
B8
B6
AVSS
B5
B4
AVSS
B3
B2
AVSS
B1
La calza va collegata a AVSS
The shield must be connected to AVSS
Fig. 18
Fig. 17
B7
+24Vdc
B8
B6
AVSS
B5
B4
AVSS
B3
B2
AVSS
B1
A
B
pCO Sonda / Probe
Bn= 1, ... , 4
AVSS
ntc = uscita NTC della sonda
probe NTC output
M = riferimento / ground
A=cap. plastico
A=plastic cap
NTC008HP00
NTC015HP00
NTC030HP00
NTC060HP00
B=cap. metallico
B=inox steel cap
NTC008WP00
NTC015WP00
NTC030WP00
NTC060WP00
Lunghez.
Lenght
0.8m
1.5m
3.0m
6.0m
Fig. 19
B7
+24Vdc
B8
B6
AVSS
B5
B4
AVSS
B3
B2
AVSS
B1
A
B
A=con. maschio
A=male con.
SPK1000000
SPK2500000
SPK3000000
B=con. femmina
B=female con.
SPK4000001
SPK5000001
SPK6000001
Range
-0,5÷7 bar
0÷25 bar
0÷30 bar
pCO Sonda / Probe
Bn= 5, ... , 8
+24 Vdc
Filo bianco = uscita attiva di press.
White wire = Pressure active output
Filo marrone = alimentazione
Brow wire = power supply
Fig. 20

Carel pCO Specifications

General

Series	pCO
Category	Controller
Enclosure rating	IP20
Protection rating	IP20
Relative humidity	10% to 90% non-condensing
Communication Protocols	Modbus, BACnet
Communication	RS485
Display	LCD
Analog outputs	Up to 2 (depending on model)
Serial ports	1
Programming Language	Proprietary Carel language
Input voltage	12…24 Vac/dc ±10%
Storage temperature	-20°C to +70°C
