7.8 Scheda indirizzamento, orologio, 32 Kbyte EEPROM
In figura 38 è indicata la scheda indirizzamento
(cod.PCOCLKMEM0) che permette alle schede
base pCO 8 ingressi di essere collegate in rete
locale pLAN (nei programmi che la gestiscono).
Il collegamento alle schede si ottiene posizionan-
do la scheda opzionale nel corrispondente
connettore. Sono presenti anche un real time
clock e una EEPROM da 32 Kbyte (memoria
permanente). Per le istruzioni su come effettuare
il corretto indirizzamento vedere capitolo pLAN.
7.9 Scheda per gestione umidificatore OEM
Questa interfaccia (cod.PCOU-
MID000) permette di controllare i
parametri fondamentali degli umidifi-
catori OEM prodotti da CAREL (livello
e conducibilità acqua nel cilindro,
sensore TAM di assorbimento corren-
te) direttamente dal regolatore elettro-
nico a microprocessore pCO. I valori
raccolti dagli appositi sensori vengo-
no convertiti in segnali comprensibili
dagli ingressi presenti nella scheda
elettronica pCO (per maggiori infor-
mazioni si rimanda al relativo manua-
le utente del programma applicativo).
Nota: Gli ingressi analogici B7 e B8,
nel pCO, dovranno essere selezionati
su 0÷1 Volt.
7.10 Installazione schede opzionali
Per il corretto montaggio delle schede
opzionali è necessario seguire alcune fasi
essenziali:
• Cercare la posizione esatta in cui deve
essere inserita la scheda opzionale.
• Individuato il connettore la scheda deve
essere infilata nelle apposite guide (i
due fori) che si trovano ai lati dei contatti.
• Durante il montaggio assicurarsi che la
scheda opzionale sia perfettamente
verticale rispetto al pCO per evitare di
danneggiare i contatti.
• Il connettore a pettine deve essere inserito perfettamente nel
connettore presente sulla scheda opzionale.
Togliere l’alimentazione alla scheda pCO prima di inserire/rimuo-
vere le schede opzionali.
Per ulteriori dettagli fare riferimento al foglio istruzioni in dotazione alle
schede stesse.
7.8 Addressing, clock, 32Kbyte EEPROM card
Figure 38 shows the addressing card
(codePCOADR0000) which allows 8-input pCO
main boards to be connected in pLAN local
networks (as managed by their programs).
Connection to the boards is made by positio-
ning the optional card in the corresponding
connector. A real-time clock and 32 Kbyte
EEPROM (permanent memory) are also
present. For instructions on how to correctly
address the board, see the chapter on the
pLAN.
7.9 OEM humidifier management card
This interface (codePCOUMID000)
allows the control of the fundamen-
tal parameters of the OEM humidi-
fiers manufactured by CAREL (level
and conductivity of the water in the
cylinder, TAM sensor for current
absorption) directly from the pCO
microprocessor-based electronic
control.The values measured by the
sensors are converted into signals
which can be read by the inputs on
the pCO electronic board (for more
information refer to the user manual
for the application program).
Note: Analogue inputs B7 and B8
must be selected as 0÷1V
in the pCO board.
7.10 Installing the optional cards
To correctly mount the optional cards, a
number of fundamental steps must be
followed:
• Locate the exact position where the
optional card is to be inserted.
• Once having found the connector the
card must be slotted into the guides
(two holes) located to the sides of the
contacts.
• When mounting check that optional card
is perfectly vertical in respect to the
pCO to avoid damaging the contacts.
• The pins of the connector on the board must be properly inserted
into the connector on the optional card.
Disconnect power from the pCO board before inserting/removing
the optional cards.
For more details see the instruction sheets supplied with the cards in
question.
28

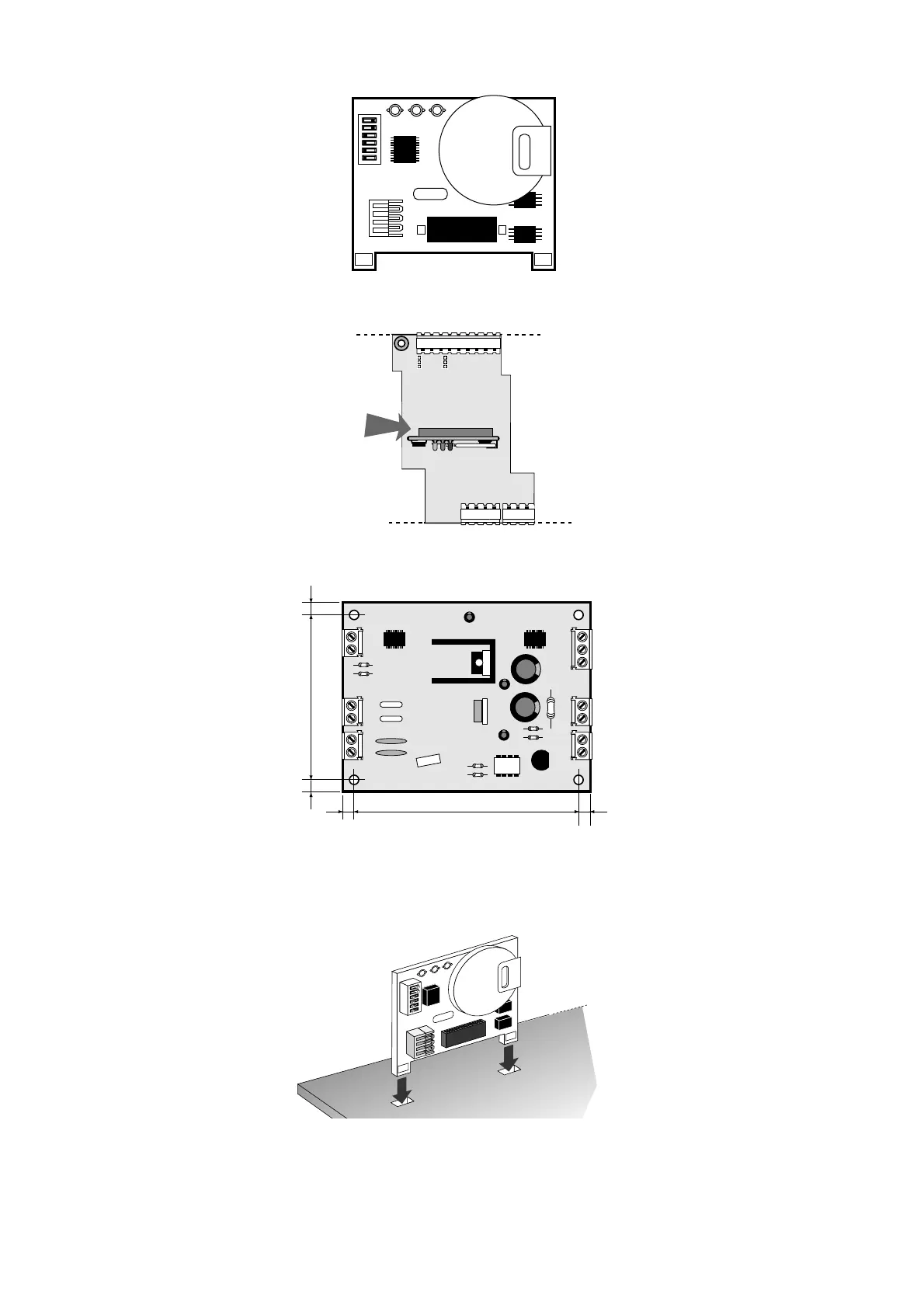

Figura 38: Scheda Indirizzamento/orologio
Figure 38: Addressing/clock card
