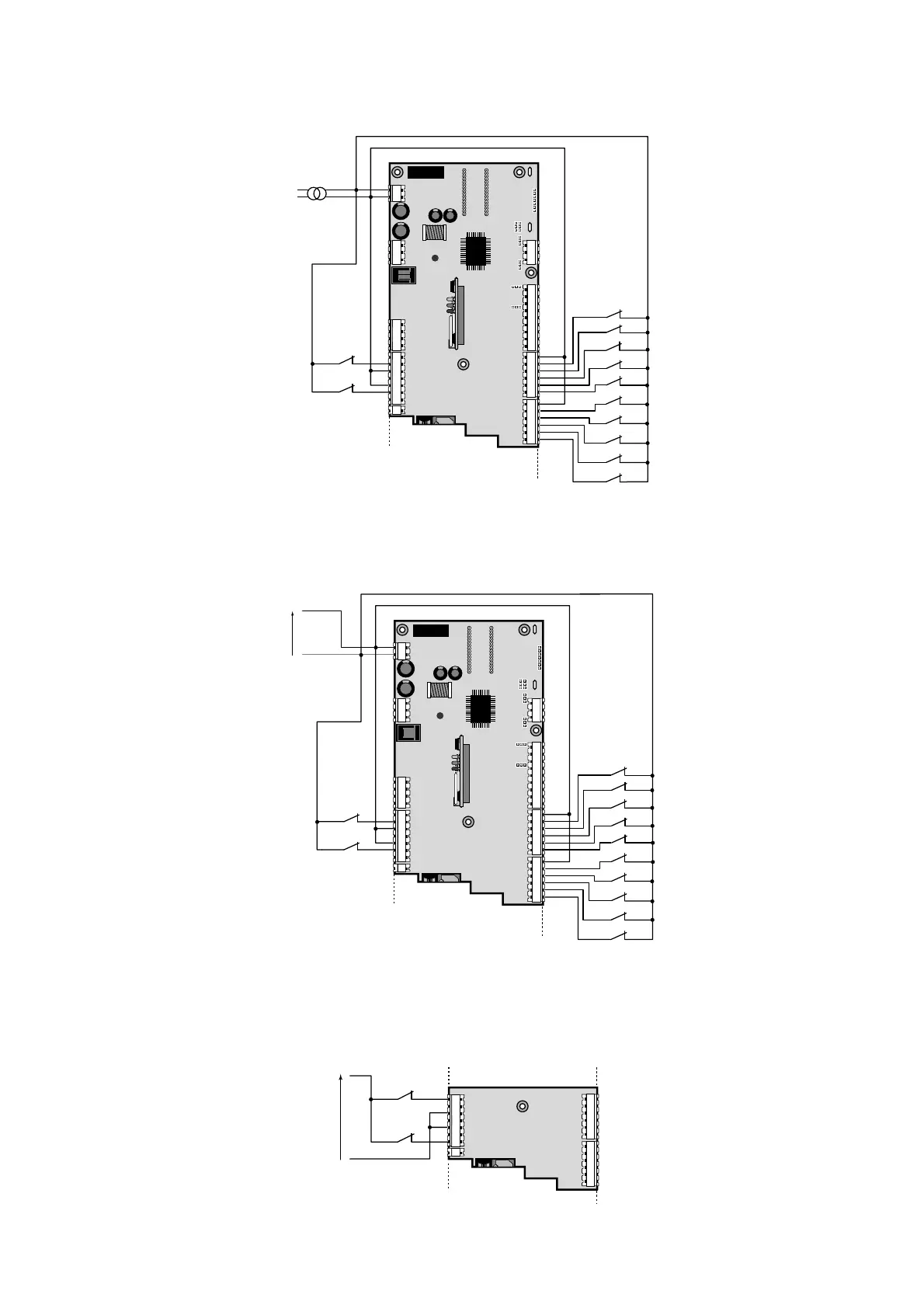

4.2 Collegamento degli ingressi
Digitali
da ID1 a ID12 a 24 Vac 50/60 Hz
Avvertenza: Nel caso in cui si
voglia mantenere l’optoisolomento
degli ingressi digitali è necessario
utilizzare un’alimentazione
separata per i soli ingressi digitali.
• da ID1 a ID12 a 24 Vdc
• ID11 e ID12 a 230 Vac 50/60 Hz
Avvertenza: non collegare altri
dispositivi agli ingressi Idn (ad
esempio bobine di relè di rinvio
del segnale ad altri strumenti).
Nello specifico caso degli ingressi
a 230 Vac è preferibile porre in
parallelo alla bobina il filtro RC
dedicato (le caratteristiche tipiche
sono 100 Ω, 0,5 µF, 630 V).
4.2 Input connections
Digital
from ID1 to ID12, 24 Vac 50/60 Hz
Warning: If maintaining the optical
insulation of digital inputs is
required, separate power is
necessary for the digital inputs.
• from ID1 to ID12, 24Vdc
• ID11 and ID12, 230Vac 50/60 Hz
Warning: do not connect other
devices to the Idn inputs (for
example relay coils for transferring
the signal to other instruments). In
the specific case of the 230Vac
inputs a dedicated RC filter coil
should be inserted in parallel
(typical characteristics: 100Ω,
0.5µF, 630V).
13
