Carel pCO User Guide

3. Il terminale utente
3.1 Versioni del terminale utente
Il terminale utente viene utilizzato solo per la programmazione dei
parametri della macchina. I modelli con display LCD 4x20 sono dotati
di potenziometro per la regolazione del contrasto del display.
Il potenziometro è raggiungibile con un cacciavite a lama piana
attraverso il relativo foro localizzato nell’angolo in alto a destra del
coperchio posteriore (modelli PCOT*) oppure asportando il coperchio
posteriore (modelli PCOI*); in questo caso il potenziometro è localizzato
nell’angolo in alto a destra della scheda base stessa. I modelli con
display grafico permettono la regolazione del contrasto premendo
simultaneamente i tasti Menù e oppure Menù e .
Display LCD 4X20 montaggio a parete o pannello (PCOT00*CB*)
Caratteristiche
• numero righe: 4
• numero colonne: 20
• altezza carattere: 5 mm
Sono disponibili inoltre:
• Versione predisposta per collegamento
con una stampante seriale (PCOT00SCB0)
• Versione con LCD retroilluminato
(PCOT000CBB)
Display LED montaggio a parete o pannello (PCOT000L60)
Caratteristiche
• numero cifre: 6
• colore: verde
• altezza: 13 mm
• numero LED indicatori laterali: 5
• numero LED indicatori della funzione
visualizzata sul display: 3+3
Display LCD grafico montaggio a parete o pannello (PCOT00PGH0)
Caratteristiche
• LCD:128x64 pixel, grafico, retroilluminato
• righe: 8
• colonne: 16
Display a 3 cifre LED 32x72 (PCOT32RN00)
Caratteristiche
• 3 cifre LED
• 4 tasti
3.The user terminal
3.1 Versions of the user terminal
The user terminal is used only for programming the machine
parameters.The models with a 4x20 LCD display are fitted with a
trimmer for adjusting the contrast of the display.The trimmer can be
accessed using a flat-head screwdriver through the hole located in
top-right corner of the rear cover (models PCOT*) or by removing the
rear cover (models PCOI*); in the latter case the trimmer is located on
the top-right corner of the main board itself.For models with graphic
display the contrast con be adjusted by simultaneously pressing the
Menu and or Menu and buttons.
4x20 LCD for wall- or panel-mounting (PCOT00*CB*)
Features
• number of rows: 4
• number of columns: 20
• font height: 5mm
Other features available:
• Version fitted for connection to a serial
printer (PCOT00SCB0)
• Version with back-lit LCD (PCOT000CBB)
LED display for wall- or panel-mounting (PCOT000L60)
Features
• number of digits: 6
• colour: green
• height: 13 mm
• number of side indicator LEDs: 5
• number of function indicator LEDs
on the display: 3+3
Graphic LCD for wall- or panel-mounting (PCOT00PGH0)
Features
• LCD:128x64 pixels, graphic, back-lit
•rows:8
• columns: 16
3-digit LED display, 32x72 (PCOT32RN00)
Features
• 3-digit LED
• 4 buttons
8
on/off
enter
alarm

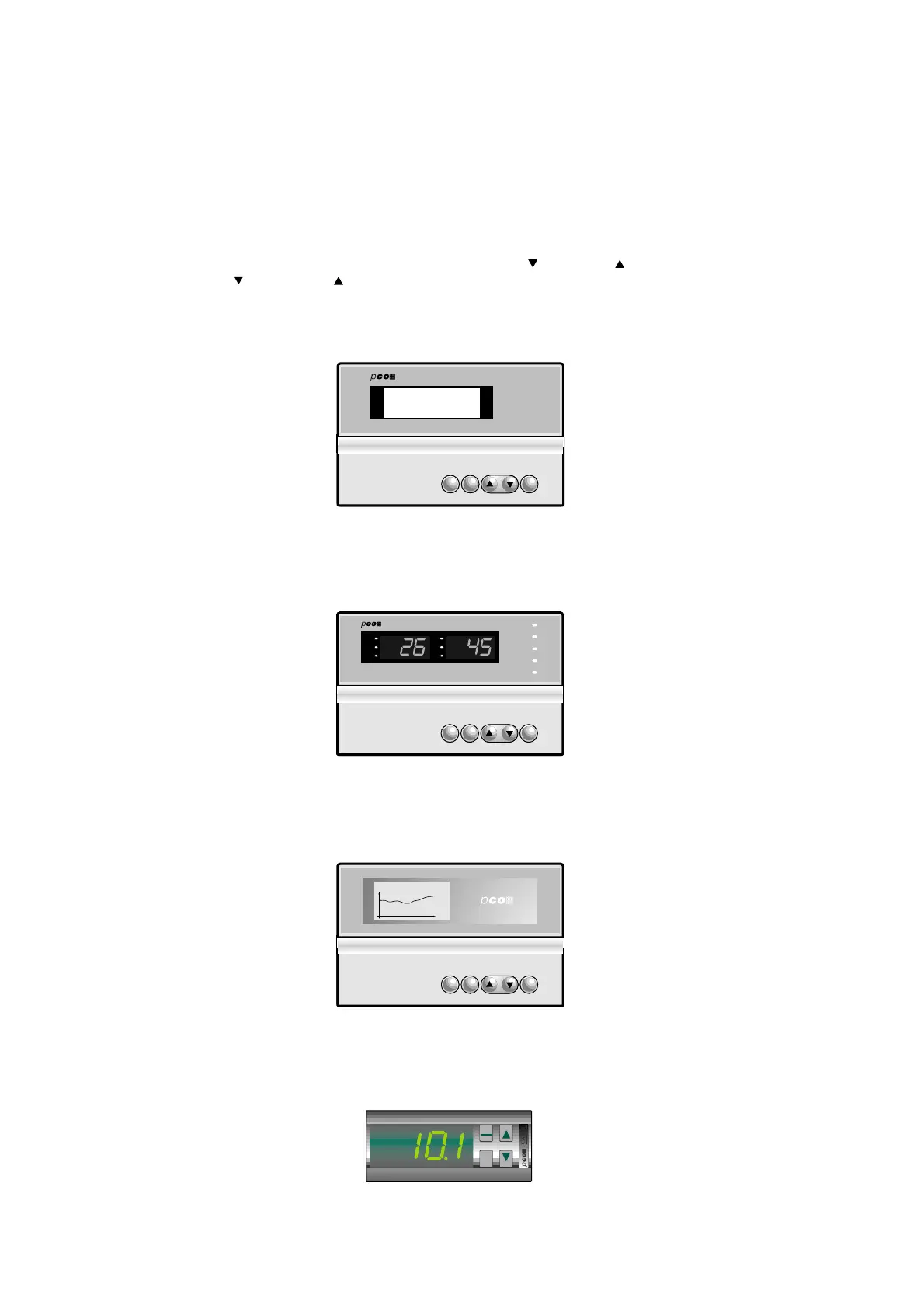

Fig. 3
on/off
enter
alarm
A____
Parem
Psw
B____
Val
AL
1_ __________
2_ __________
3_ __________
4_ __________
5_ __________
Fig. 4
Graphic
Room 1
Temp
on/off
enter
alarm
Fig. 5
PRG
mute
SEL
Fig. 6

Carel pCO Specifications

General

Series	pCO
Category	Controller
Enclosure rating	IP20
Protection rating	IP20
Relative humidity	10% to 90% non-condensing
Communication Protocols	Modbus, BACnet
Communication	RS485
Display	LCD
Analog outputs	Up to 2 (depending on model)
Serial ports	1
Programming Language	Proprietary Carel language
Input voltage	12…24 Vac/dc ±10%
Storage temperature	-20°C to +70°C
