Interface série
Interface série RS485 de communication avec des régulateurs. Utiliser un
câble gainé AWG de 20 à 22. La longueur totale du réseau ne doit pas
dépasser 500 m. La section des fi ls d’alimentation doit être comprise entre
0,5 mm
2
et 1,5 mm
2
. Il est possible de connecter jusqu’à 32 terminaux.
Pour les réseaux étendus, monter une résistance de 120 ohms entre les
bornes A (RX/TX+) et B (RX/TX-) sur le dernier dispositif, pour éviter tout
problème de communication.

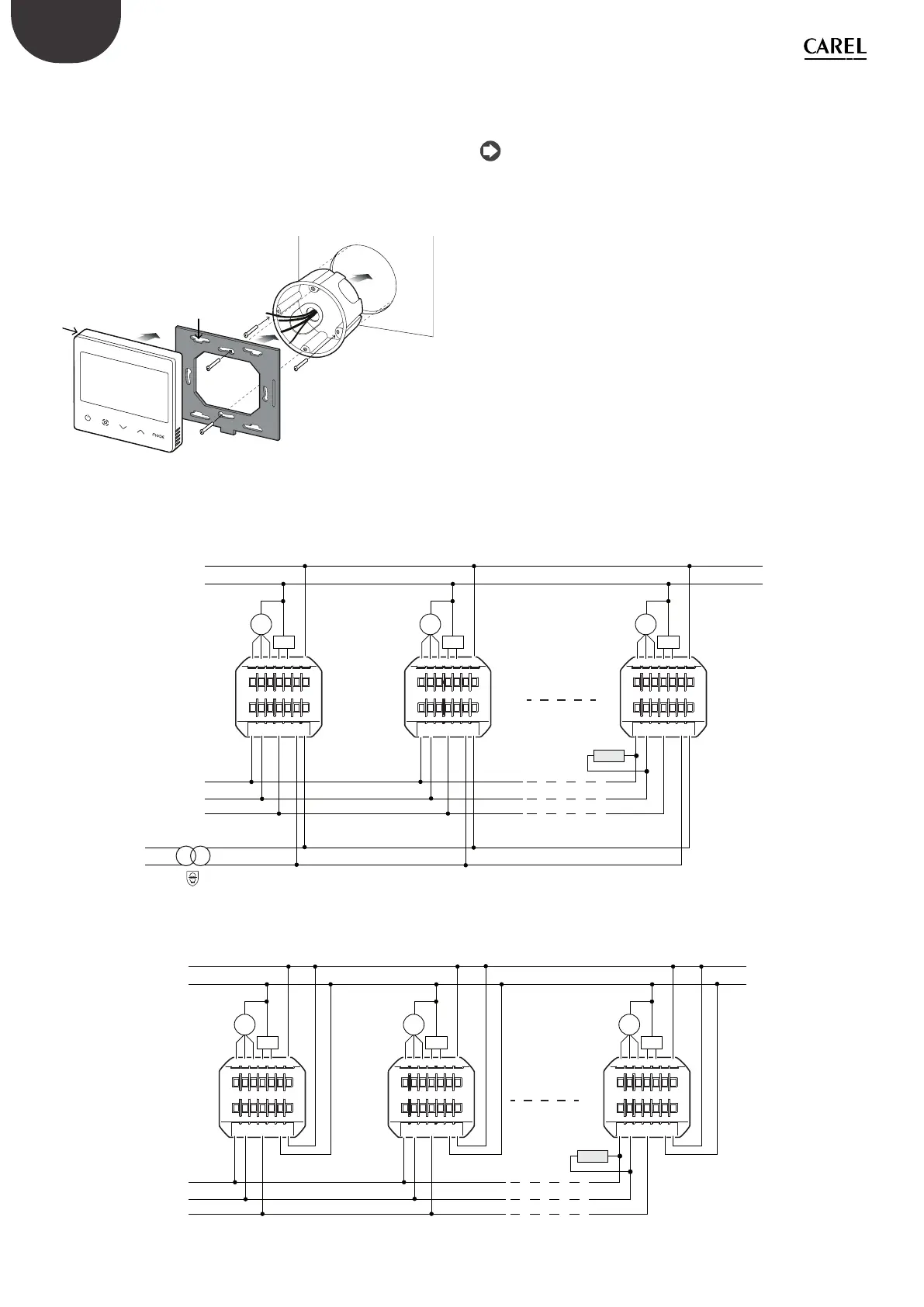

Vue éclatée
Fig. 1.g
Démontage
Introduire un tournevis dans la rainure de la partie basse, puis appuyer
vers l’extérieur pour enlever l’écran.
Remarques générales
Éviter d’installer le dispositif dans des milieux ayant les caractéristiques
suivantes :
Humidité relative supérieure à la valeur spécifi ée ;
Fortes vibrations ou chocs ;
Exposition à des jets d’eau ;
Exposition à des atmosphères agressives et polluantes (par ex. : soufre
et vapeur d’ammoniaque, brouillards salins, fumées, etc.) pour éviter
corrosion et/ou oxydation ;
Puissants parasites magnétiques et/ou de radiofréquences (par ex. :
près d’antennes émettrices) ;
Exposition à la lumière directe du soleil ou aux agents atmosphériques
en général ;
Fluctuations amples et rapides de la température ambiante ;
Environnements où sont présents des explosifs ou des mélanges de
gaz infl ammables ;
Exposition à la poussière (formation d’une patine corrosive susceptible
d’oxyder et de réduire l’isolation).
Confi guration du réseau thTx 24 Vca/cc
EH
B (-) A (+) G V -
V-
V+
V+
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G V - V +
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G V - V +
EM EL VC V0 COM
M
Fan
Valve
L
N
B (-)
A (+)
GND
thTx
n.1
thTx
n.2
thTx
n.32
120 Ω
230 Vac 24 Vac
Fig. 1.h
Confi guration du réseau thTx 230 Vca
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
L
N
B (-)
A (+)
GND
thTx
n.1
thTx
n.2
thTx
n.32
120 Ω
