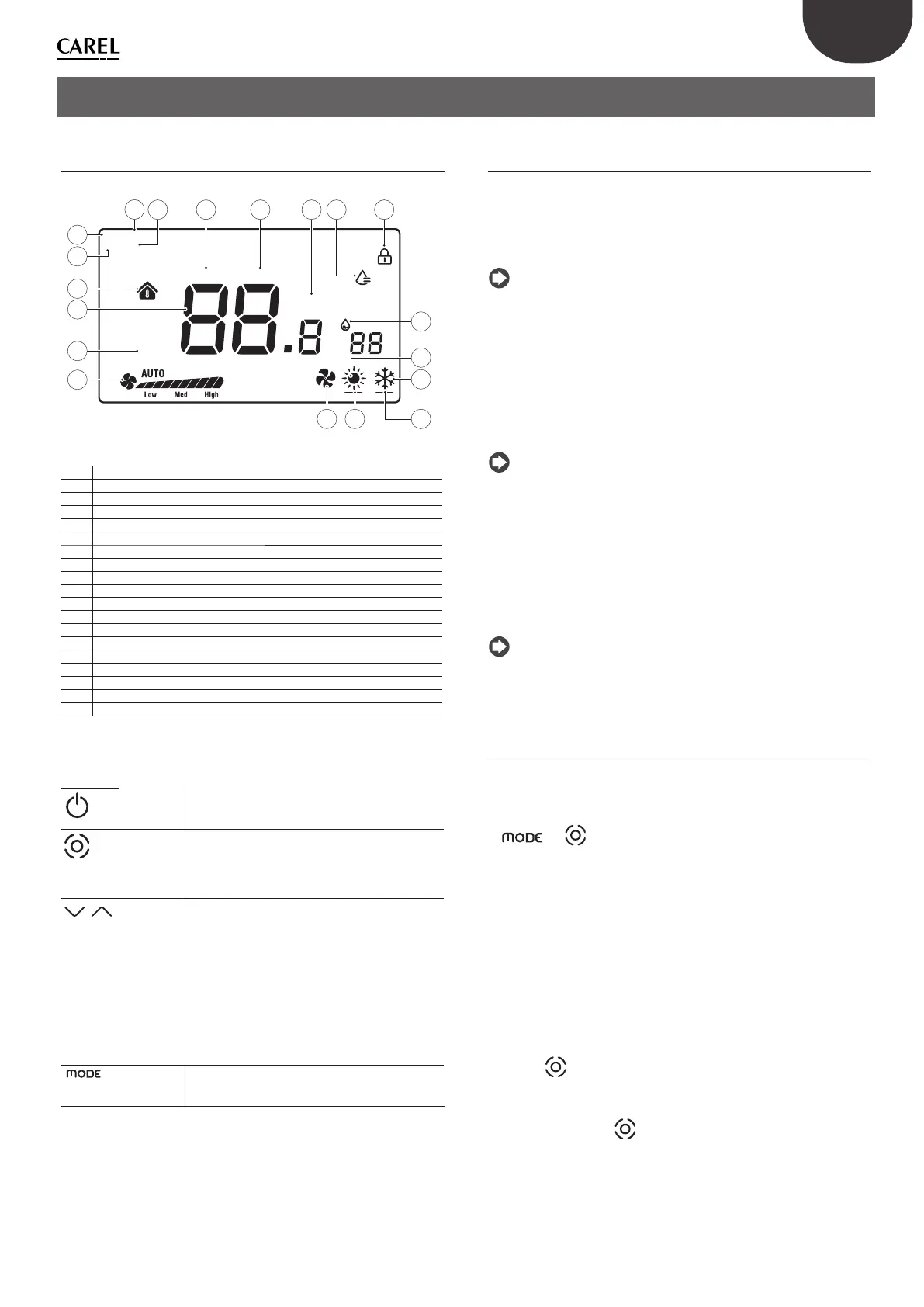

2. UTILISATION DU TERMINAL
2.1 Écran capacitif et touches
Cool On Heat On
SET
1
2
3
4
°F °C
%
1
3
2
5
10
13
14
4 7 11 86 9
16
12
17
1815 19
Fig. 2.a
1 Logique humidifi cation activée
2 Logique manuelle via RS485 activée (relais)
3 Logique manuelle via RS485 activée (mode)
4 Logique manuelle via RS485 activée (ventilateur)
5 Température intérieure
6 Relais fermé en mode Rafraîchissement
7 Relais fermé en mode Chauff age
8 Blocage écran activé
9 Relais fermé en mode Humidifi cation
10 Température
11 Unité de mesure de la température
12 Humidité relative
13 Insertion point de consigne
14 Vitesse ventilateur en mode manuel/automatique
15 Mode de fonctionnement : Ventilation
16 Mode de fonctionnement : Réchauff ement
17 Mode de fonctionnement : Rafraîchissement
18 Relais fermé en mode Chauff age
19 Relais fermé en mode Refroidissement
Fonction des touches
Touche Description Fonction
Bouton
ON/OFF
Appuyer sur le bouton pendant quelques secondes
pour allumer ou éteindre le thermostat. Quand il est
éteint, toutes les sorties s’ouvrent.
Ventilateur /
Confi rmer
Quand le thermostat est activé, appuyer pour régler
la vitesse du ventilateur, soit Basse ÆMoyenne Æ ou
Élevée ÆVitesse du ventilateur automatique Æ Éteint
Dans les menus, ou pour la confi guration du SET, c’est
la touche « confi rmer »
Flèche
vers le haut/
vers le bas
Quand le thermostat est en marche, effl eurer le bouton
Vers le haut ou Vers le bas pour augmenter ou diminuer la
température cible, l’augmentation est égale à 0,5.
Après ce réglage, appuyer sur la touche Ventilateur/
Confi rmer pour enregistrer la température ou attendre
sans aucune opération pendant 8 secondes pour
sauvegarder automatiquement.
Quand le thermostat fonctionne normalement,
appuyer simultanément sur les deux boutons pendant
3 s : l’écran se bloque et l’icône « cadenas » s’affi che.
En appuyant à nouveau simultanément sur les deux
boutons, le cadenas disparaît et l’écran est débloqué.
MODE Sélection du mode de fonctionnement : appuyer
jusqu’à ce que le mode de fonctionnement souhaité
s’affi che: Rafraîchissement ; Chauff age ou Ventilation.
Tab. 2.b
Le terminal permet de régler les paramètres et les sorties de deux
manières possibles: en agissant directement sur le terminal (via les
touches et paramètres du tableau 3.b) ou via Modbus en agissant sur les
paramètres du tableau 3.c.
2.2 Paramétrage de l’adresse RS485
Pour cette opération, sélectionner le paramètre E5 (adresse de
communication) pour confi rmer l’adresse série RS485 du thermostat.
Jusqu’à 32 thermostats peuvent être reliés. L’adresse série est défi nie dans
l’intervalle de 1 à 207 (adresse prédéfi nie 1).
Ce paramètre est modifi able via la variable Modbus HR 249.
Remarque: les confi gurations via Modbus n’ont pas besoin de
réinitialisation, elles sont immédiates.
Modalités de communication
Type de protocole : RTU
Bit données : 8
Bit d’arrêt : 2
Parité : Néant
Modifi ables via le menu E25 (bit d’arrêt) E26 (parité) ou via les variables
Modbus correspondantes HR340 et HR 341.
Remarque: les confi gurations via Modbus n’ont pas besoin de
réinitialisation, elles sont immédiates.
Débit de transmission des données BMS
Pour cette opération, accéder au menu E24 (Baudrate) et confi rmer la
valeur :
• 0= 19200 (valeur par défaut)
• 1= 9600
• 2= 4800
Ce paramètre est modifi able via la variable Modbus HR 250.
Remarque: les confi gurations via Modbus n’ont pas besoin de
réinitialisation, elles sont immédiates.
2.3 Utilisation du terminal
Programmation des paramètres
Pour accéder au menu qui permet de gérer les paramètres, éteindre
le thermostat avec la touche ON/OFF, appuyer de manière prolongée
«
+ » pendant 5 secondes, puis saisir le mot de passe
(0022). Il est ensuite possible de modifi er le mot de passe en utilisant le
paramètre E23 du menu. La liste complète des paramètres est présentée
dans le tableau 3.b.
Réglage des modes
Pour sélectionner ce mode cliquer sur la touche Mode, l’icône en bas à
gauche passe en Chauff age (Soleil); Rafraîchissement (fl ocon de neige);
Ventilation (ventilateur). Le mode est également visible via le paramètre
Modbus HR140.
Touche SET/VENTILATEUR
La touche permet de faire varier la vitesse et donc la sortie (EL/EM/
EH) du ventilateur à trois vitesses. En plus d’être la touche de confi rmation
des réglages (du set et à l’intérieur du menu de confi guration).
Appuyer sur la touche
pour sélectionner la vitesse désirée (min,
moyenne, max) ou la vitesse automatique (Auto), puis envoyer ces
informations via Modbus (registre 141)
