Serielle Schnittstelle
Serielle RS485-Schnittstelle zur Kommunikation mit Steuergeräten.
Verwenden Sie ein abgeschirmtes Kabel AWG 20 bis 22. Die Gesamtlänge
des Netzes darf 500 m nicht überschreiten. Der Querschnitt der
Leitungen für die Stromversorgung muss zwischen 0,5 mm
2
und
1,5 mm
2
liegen. Es können bis zu 32 Geräte angeschlossen werden.
Fügen Sie bei ausgedehnten Netzwerken einen 120-Ohm-Widerstand
zwischen A (RX/TX+) und B (RX/TX-) im letzten Gerät ein, um mögliche
Kommunikationsprobleme zu vermeiden.

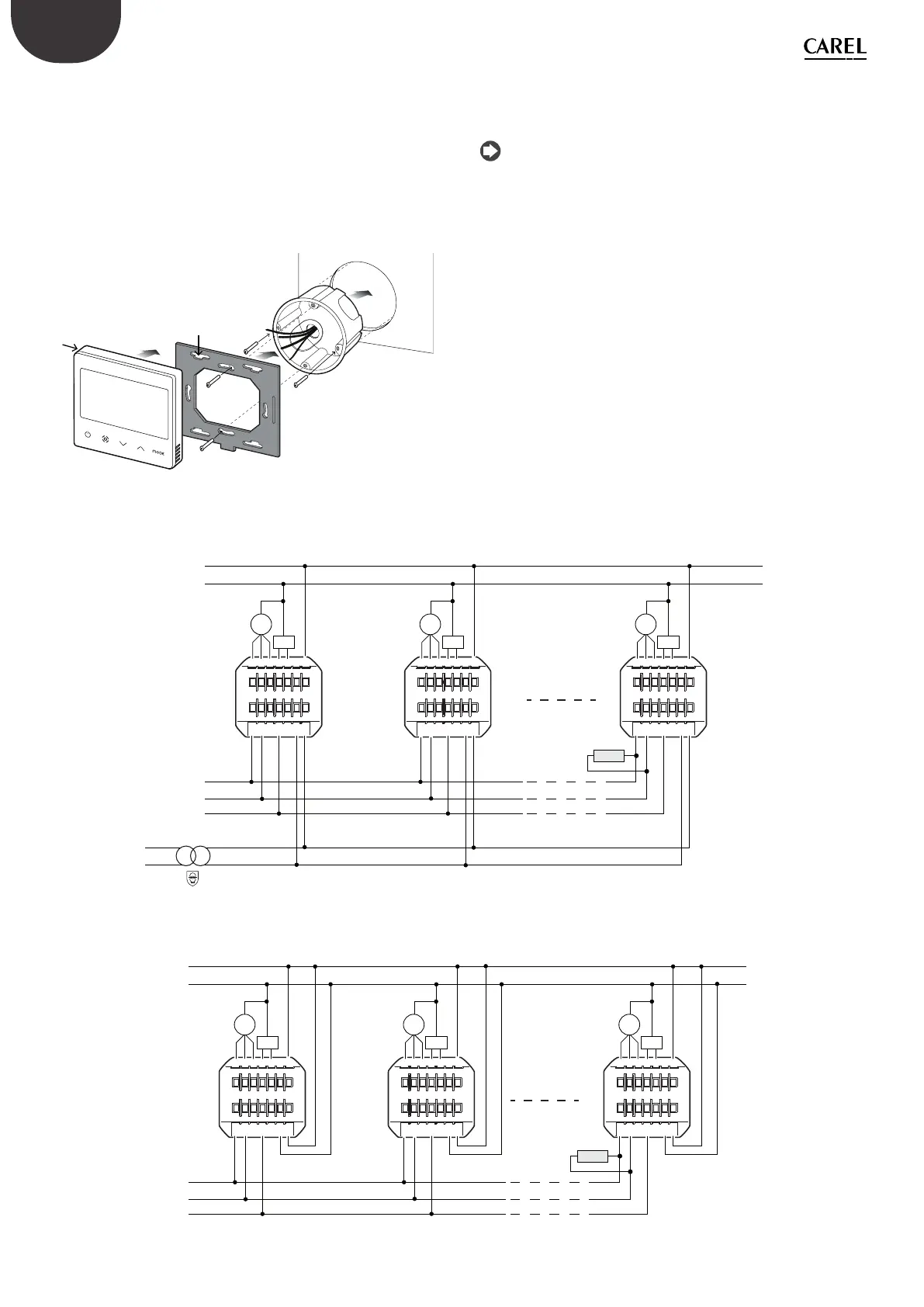

Explosionszeichnung
Fig. 1.g
Demontage
Stecken Sie einen Schraubendreher in die Nut des Unterteils und drücken
Sie ihn nach außen, um das Display zu entfernen.
Allgemeine Hinweise
Installieren Sie das Gerät nicht in Räumen mit folgenden Merkmalen:
• relative Feuchte über dem angegebenen Wert;
• starke Schwingungen oder Stöße;
• Kontakt mit Wasserstrahlen;
• Kontakt mit aggressiven und umweltbelastenden Mitteln (z. B.
Schwefelsäure- und Ammoniakgas, Salzsprühnebel, Rauchgas) zur
Vermeidung von Korrosion und/oder Oxidation;
• starke magnetische Interferenzen und/oder Funkfrequenzen (zum
Beispiel in der Nähe von Sendeantennen);
• direkte Sonnenbestrahlung und allgemeine Witterungseinwirkung;
• große und rasche Schwankungen der Raumtemperatur;
• Vorhandensein von Sprengstoff en oder brennbaren Gasgemischen;
• Kontakt mit Staub (Bildung eines korrosiven Films mit möglicher
Oxidation und Schwächung der Isolierung).
Netzwerkkonfi guration thTx 24 Vac/dc
EH
B (-) A (+) G V -
V-
V+
V+
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G V - V +
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G V - V +
EM EL VC V0 COM
M
Fan
Valve
L
N
B (-)
A (+)
GND
thTx
n.1
thTx
n.2
thTx
n.32
120 Ω
230 Vac 24 Vac
Fig. 1.h
Netzwerkkonfi guration thTx 230 Vac
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
EH
B (-) A (+) G N L
EM EL VC V0 COM
M
Fan
Valve
L
N
B (-)
A (+)
GND
thTx
n.1
thTx
n.2
thTx
n.32
120 Ω
Fig. 1.i
