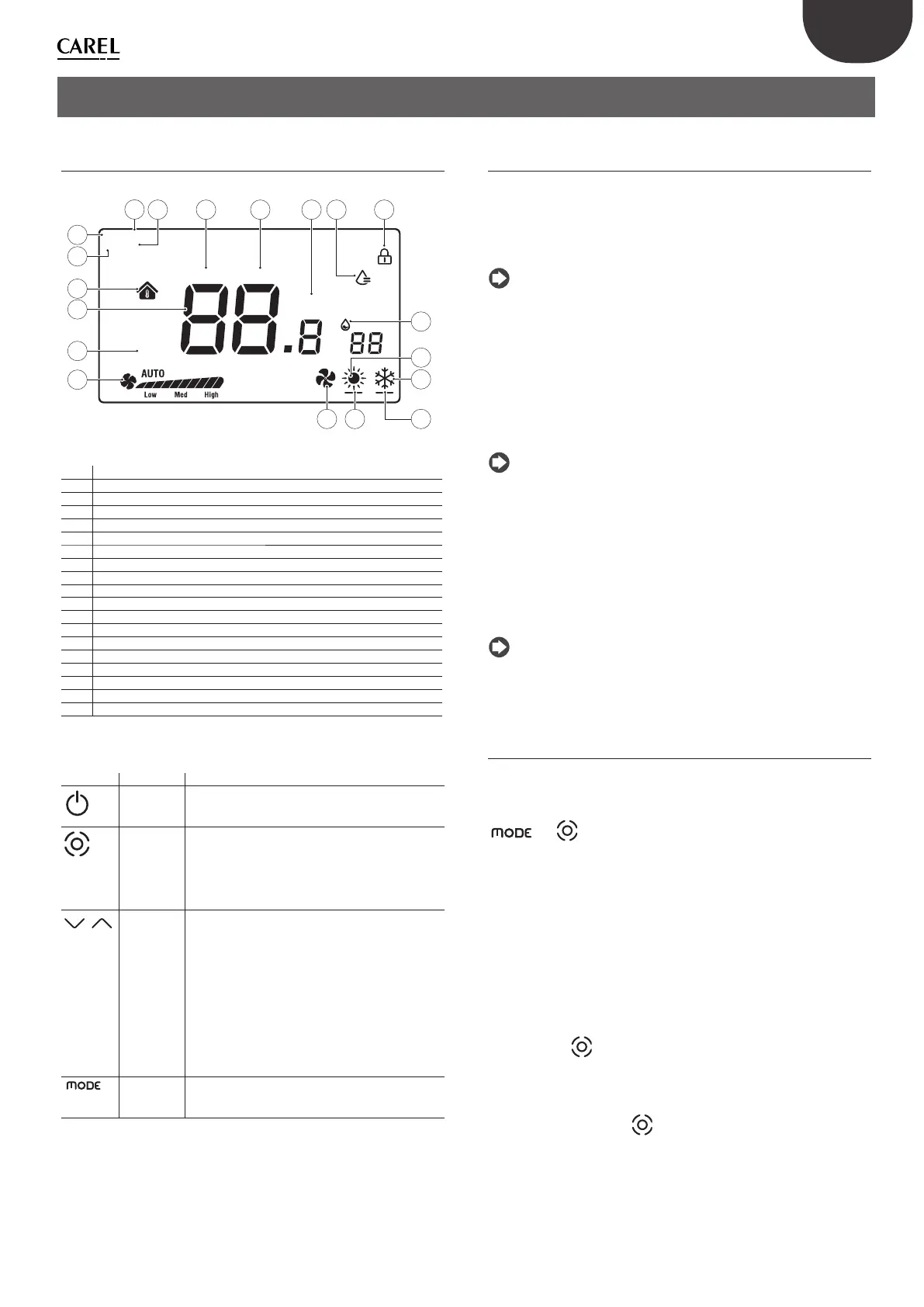

2. NUTZUNG DES TERMINALS
2.1 Kapazitives Display und Tasten
Cool On Heat On
SET
1
2
3
4
°F °C
%
1
3
2
5
10
13
14
4 7 11 86 9
16
12
17
1815 19
Fig. 2.a
1 Befeuchtungslogik aktiviert
2 Manuelle Logik über RS485 aktiv (Relais)
3 Manuelle Logik über RS485 aktiv (Betriebsmodus)
4 Manuelle Logik über RS485 aktiv (Ventilator)
5 Innentemperatur
6 Relais geschlossen im Kühlbetrieb
7 Relais geschlossen im Heizbetrieb
8 Displaysperre aktiviert
9 Relais geschlossen im Befeuchtungsbetrieb
10 Temperatur
11 Maßeinheit Temperatur
12 Relative Feuchte
13 Sollwerteingabe
14 Ventilatorgeschwindigkeit im manuellen/automatischen Betriebsmodus
15 Betriebsmodus Lüften
16 Betriebsmodus Heizen
17 Betriebsmodus Kühlen
18 Relais geschlossen im Heizbetrieb
19 Relais geschlossen im Kühlbetrieb
Tastenfunktion
Taste Beschreib. Funktion
ON/OFF-
Taste
Halten Sie die Taste einige Sekunden lang gedrückt,
um den Raumklimaregler ein- oder auszuschalten. Im
ausgeschalteten Zustand sind alle Ausgänge off en.
Ventilator/
Bestätigen
Drücken Sie während des Reglerbetriebs auf die Taste,
um die Geschwindigkeitsstufe zwischen Niedrig ÆMittel
ÆHoch ÆAutomatische Ventilatorgeschwindigkeit
Æ Aus einzustellen. Innerhalb der Menüs oder für die
Sollwert-Konfi guration hat die Taste die „Bestätigen“-
Funktion.
Aufwärts-
pfeiltaste/
Abwärts-
pfeiltaste
Drücken Sie während des Reglerbetriebs die Auf- oder
Abwärtstaste, um die Zieltemperatur zu erhöhen oder zu
senken. Die Schrittweite beträgt 0,5.
Drücken Sie anschließend die Taste „Ventilator/
Bestätigen“, um die Temperatur zu speichern, oder
warten Sie 8 Sekunden lang ohne Bedienung, um
automatisch zu speichern.
Drücken Sie während des normalen Reglerbetriebs
beide Tasten gleichzeitig für 3 s, um das Display zu
sperren (es erscheint das Sperrsymbol).
Durch erneutes gleichzeitiges Drücken der beiden
Tasten wird die Sperre aufgehoben.
MODE Wahl des Betriebsmodus: Drücken Sie diese Taste, bis
der gewünschte Betriebsmodus Kühlen, Heizen oder
Lüften erscheint.
Tab. 2.a
Das Terminal ermöglicht die Einstellung der Parameter und Ausgänge auf
zwei Arten: durch direkte Einwirkung auf das Terminal (über Tasten und
Parameter in Tabelle 3.b) oder über Modbus durch Einwirkung auf die
Parameter in Tabelle 3.c.
2.2 Einstellung der RS485-Adresse
Wählen Sie den Parameter E5 (Kommunikationsadresse), um die serielle
RS485-Adresse des Raumklimareglers zu bestätigen.
Es können bis zu 32 Raumklimaregler angeschlossen werden. Die serielle
Adresse wird im Bereich von 1 bis 207 festgelegt (voreingestellte Adresse 1).
Dieser Parameter ist über die Modbus-Variable HR 249 editierbar.
Hinweis: Die Einstellungen über Modbus erfordern keinen Neustart
und werden sofort wirksam.
Kommunikationsmodus
Protokolltyp: RTU
Datenbits: 8
Stoppbits: 2
Parität: Keine
Editierbar über Menü E25 (Stoppbits) E26 (Parität) oder über die Modbus-
Variablen HR340 bzw. HR 341.
Hinweis: Die Einstellungen über Modbus erfordern keinen Neustart
und werden sofort wirksam.
BMS-Datenübertragungsrate
Dieser Vorgang kann im Menü E24 (Baudrate) vorgenommen und
bestätigt werden:
• 0= 19200 (Voreinstellung)
• 1= 9600
• 2= 4800
Dieser Parameter ist über die Modbus-Variable HR 250 editierbar.
Hinweis: Die Einstellungen über Modbus erfordern keinen Neustart
und werden sofort wirksam.
2.3 Nutzung des Terminals
Parameterkon guration
Für den Zugriff zum Parameterkonfi gurationsmenü schalten Sie den
Raumklimaregler mit der ON/OFF-Taste aus. Drücken und halten Sie
+ für 5 Sekunden lang gedrückt und geben Sie das
Passwort (0022) ein. Das Passwort kann dann über den Menüparameter
E23 geändert werden. Die vollständige Liste der Parameter ist in Tabelle
3.b dargestellt.
Modus-Einstellung
Für die Wahl des Betriebsmodus klicken Sie auf die Mode-Taste. Das Icon
unten links ändert sich in Heizen (Sonne) / Kühlen (Schneefl ocke) / Lüften
(Ventilator). Der Betriebsmodus kann auch über den Modbus-Parameter
HR140 angezeigt werden.
VENTILATOR/BESTÄTIGEN-Taste
Über die Taste kann die Geschwindigkeit und somit der Ausgang
(EL/EM/EH) des Ventilators mit drei Geschwindigkeitsstufen eingestellt
werden. Außerdem werden mit dieser Taste die Einstellungen bestätigt
(Sollwert oder Einstellungen im Konfi gurationsmenü).
Durch Drücken der Taste
kann die gewünschte Geschwindigkeit
(min, med, max) oder die automatische Geschwindigkeit (Auto) gewählt
werden; diese Informationen können per Modbus (Register 141) gesendet
werden.
