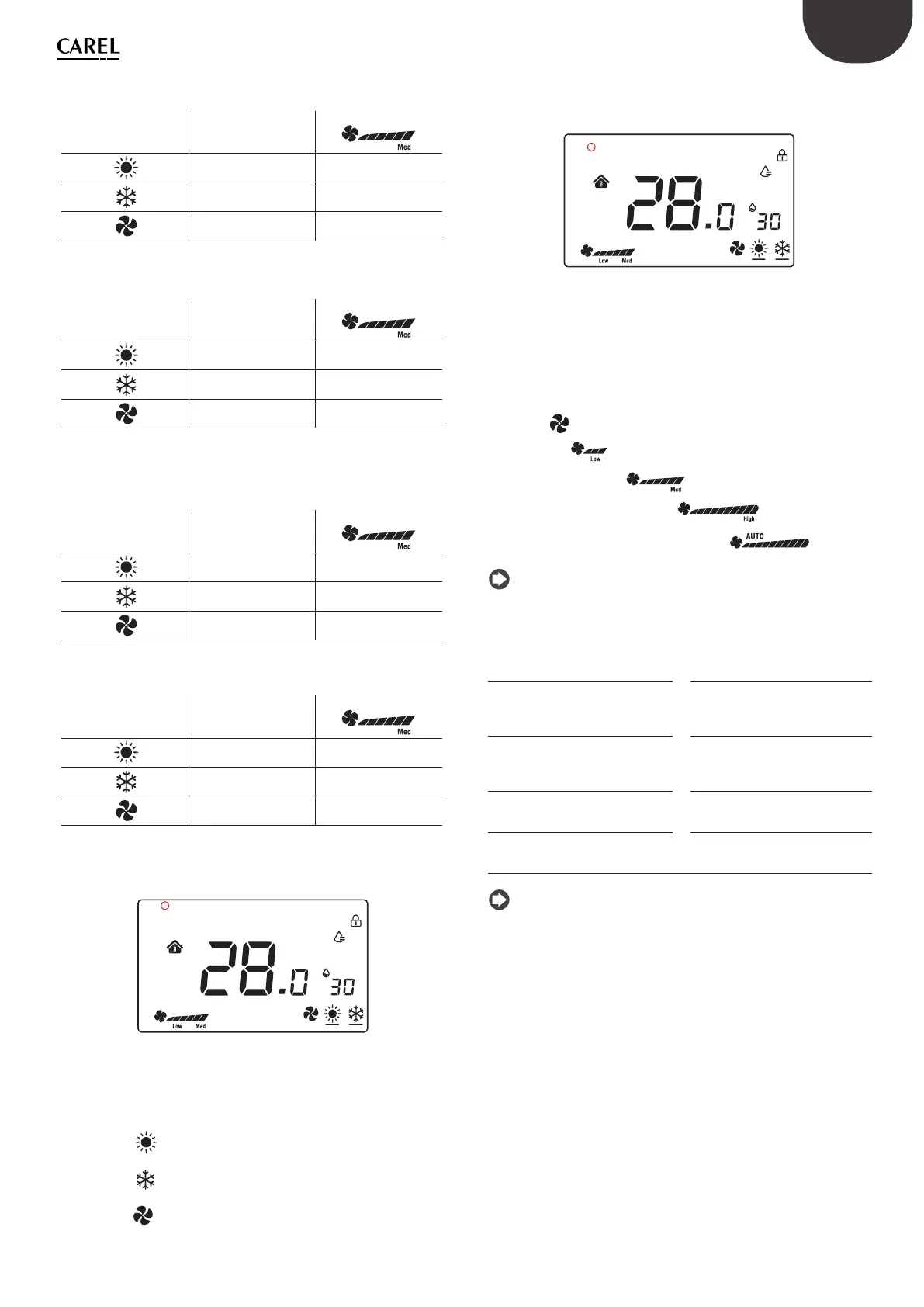

Carel thTx - Page 47

11
GER
"manuale thTx" +0300141IE rel. 1.0 - 16.01.2024
1: Der Ventilator arbeitet im Kühlbetrieb und ist im Heizbetrieb
nicht sichtbar
Betriebsmodus Icon Lüftungsrampe
JA NEIN
JA JA
JA JA
2: Der Ventilator arbeitet im Heizbetrieb und ist im Kühlbetrieb
nicht sichtbar
Betriebsmodus Icon Lüftungsrampe
JA JA
JA NEIN
JA JA
3: Der Ventilator ist weder im Heizbetrieb noch im Kühlbetrieb
sichtbar; es kann jedoch der Ventilatorbetriebsmodus gewählt
werden
Betriebsmodus Icon Lüftungsrampe
JA NEIN
JA NEIN
JA JA
4: Es sind nur der Heizbetrieb und der Kühlbetrieb verfügbar (der
Ventilatorbetrieb ist nicht sichtbar)
Betriebsmodus Icon Lüftungsrampe
JA NEIN
JA NEIN
NEIN NEIN
Wird außerdem der Status der über Modbus RS485 verwalteten Variablen
COIL 59, MODE geändert, erscheint das Icon 3 in der oberen linken Ecke
des Displays:
Cool On Heat On
SET
1
2
3
4
°F °C
%
Fig. 2.c
In HR140 (S_MODE) kann der BETRIEBSMODUS (MODE) vollständig
überschrieben werden; wenn das Register auf die spezifi schen Werte
eingestellt wird, wird das gewünschte Icon angezeigt:
0x03: Kühlen (
);
0x04: Heizen (
);
0x05: Lüften (
);
0x255: NO ACTIONS (alle Icons werden entfernt); bei dieser
Implementierung kann der thTx-Regler als Raumfühler verwendet
werden.
Cool On Heat On
SET
1
2
3
4
°F °C
%
Fig. 2.d
Bei Änderung des Status der Variable COIL 60, Einstellung „Ventilator -
Tastenwahl“, die über Modbus RS485 verwaltet wird, erscheint das Icon 4
in der oberen linken Ecke des Displays:
In HR141 (S_FAN) kann der die Ventilatorgeschwindigkeit vollständig
überschrieben werden; wenn das Register auf die spezifi schen Werte
eingestellt wird, wird das gewünschte Icon angezeigt:
0: alle OFF (
);
1: Fan_Speed1 ( );
2: Fan_Speed1 + Speed2 (
);
3: Fan_Speed1 + Speed2 + Speed3 (
);
255: Fan_Speed1 + Speed2 + Speed3 + Auto (
);
Hinweis: Wird die Ventilatorlogik unabhängig vom thTx verwaltet und
ist der Ventilator auf AUTO eingestellt, wird das Gerät je nach Kühlmodus
oder Heizmodus auf verschiedene Weisen angesteuert.
Modalità Raff rescamento 1. Bei Raumtemperatur ≤ eingestellte
Temperatur -1°C läuft der Ventilator
mit niedriger Geschwindigkeit
1. Bei Raumtemperatur ≥ eingestellte
Temperatur +1°C läuft der Ventilator
mit niedriger Geschwindigkeit
2. Bei Raumtemperatur ≤
Temperatursollwert -2°C läuft
der Ventilator mit mittlerer
Geschwindigkeit
2. Bei Raumtemperatur
≥Temperatursollwert +2°C
läuft der Ventilator mit mittlerer
Geschwindigkeit
3. Bei Raumtemperatur ≤ eingestellte
Temperatur -3°C läuft der Ventilator
mit hoher Geschwindigkeit
3. Bei Raumtemperatur ≥ eingestellte
Temperatur +3°C läuft der Ventilator
mit hoher Geschwindigkeit
4. Bei Raumtemperatur ≥ eingestellte
Temperatur ist das Relais geöff net
und der Ventilator stoppt
4. Bei Raumtemperatur ≤
Temperatursollwert ist das Relais
geöff net und der Ventilator stoppt
4. Quando la temperatura ambiente
è ≥ set temperatura il relè è aperto, la
ventola si ferma.
Tab. 2.b
Hinweis: Im Lüftungsbetrieb ist die Ventilatorgeschwindigkeit
unabhängig von der eingestellten Temperatur.
Relaissteuerung
Bei Änderung des Status der Variable COIL 51, Einstellung „Ventilator -
Relaissteuerung“, die über Modbus RS485 verwaltet wird, erscheint das
Icon 2 in der oberen linken Ecke des Displays:
Je nach der über Coil 70 (oder Menü E28) eingestellten Konfi guration
Steuerung der Relaisausgänge (0: Temperatur = Temperaturregelung 1:
Feuchte = Feuchteregelung) und dem aktivierten Betriebsmodus (MODE)
(HR140) kann der Relaisstatus über COIL 52 gesteuert werden.
