12
GER
"manuale thTx" +0300141IE rel. 1.0 - 16.01.2024

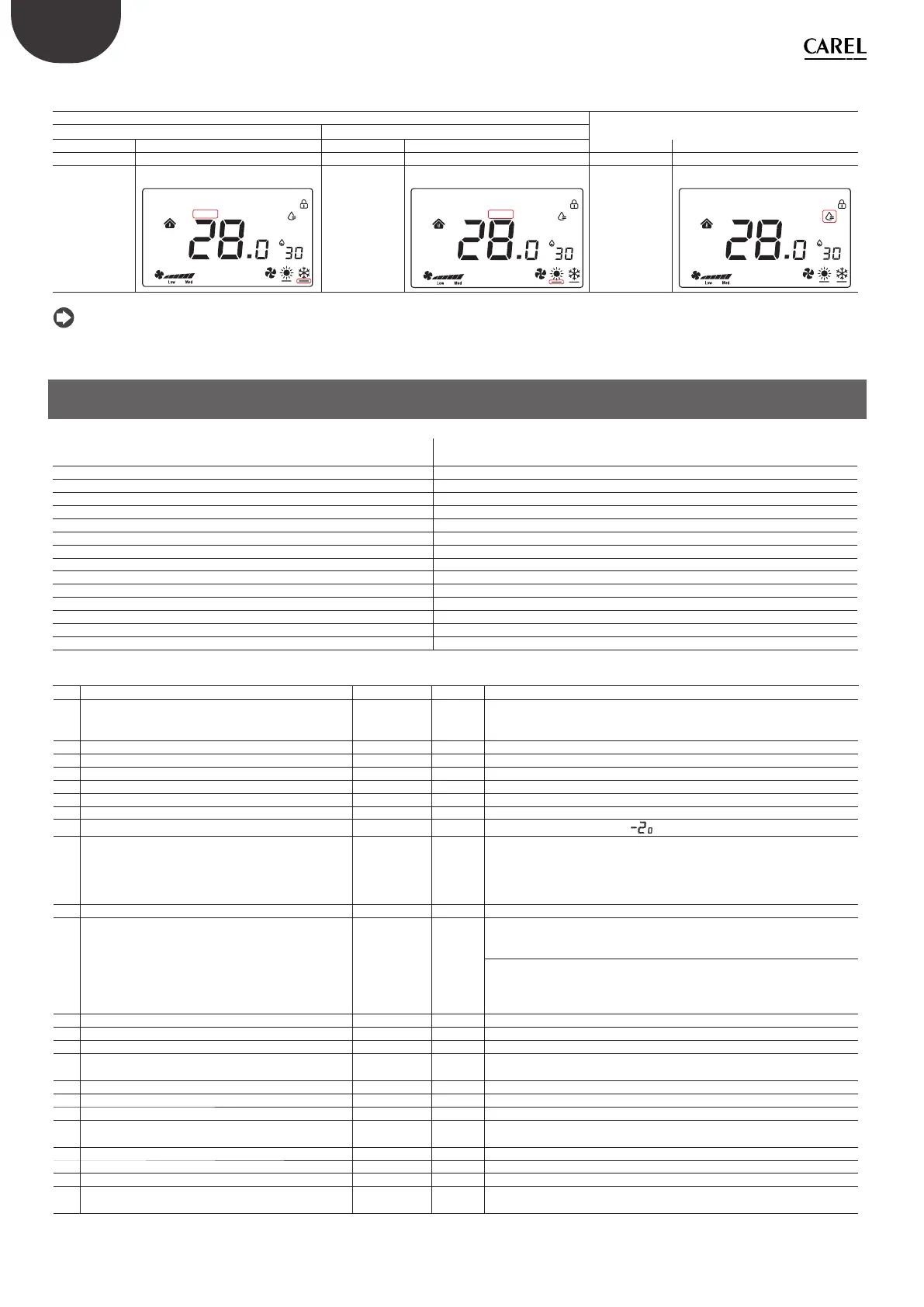

Zusammenfassung der Anzeige je nach Konfi guration:
Manuell (Coil 51 =1)
Temperature (Coil 70 = 0)
Feuchte (Coil 70 = 1)
Kühlen (HR140 = 3) Heizen (HR140 = 4)
OFF ON OFF ON OFF ON
Relais OFFEN Relais GESCHLOSSEN Relais OFFEN Relais GESCHLOSSEN Relais OFFEN Relais GESCHLOSSEN
Kühlen On =
OFF
Kühlen On = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
Heizen On = OFF
Heizen On = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
Wassertropfen-
Icon = OFF
Wassertropfen-Icon = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
Tab. 2.c
Hinweis: Die Konfi gurationen können kombiniert werden. Dadurch ist eine vollständige Steuerung über die Icons möglich.
3. TECHNISCHE DATEN
Stromversorgung Modelle TDB*******: 85~260 VAC 50/60 Hz
Modelle TDC*******: 24 VAC/DC (+10…-10%)
Betriebsbedingungen 0T55 °C, 10…95% rH keine Betauung
Lagerungsbedingungen -20T60 °C
Umweltbelastung 2
Softwareklasse und -struktur A
Schutzart des Gehäuses IP20
Wärme- und Brandschutzkategorie UL94-V0
Schutzklasse gegen Stromschläge In Geräte der Klasse I oder II zu integrieren
Isolation gegen elektrische Beanspruchung lang
Schutz gegen Überspannung Kategorie III
Genauigkeit der Temperaturmessung ±0,5 °C
Genauigkeit der Feuchtemessung ±5% rH
Maximale Leistungsabsorption < 1W
Ohmsche Last ≤3A
Max. Laststrom 0.7 A
Tab. 3.a
Nr.: Beschreibung Bereich Voreinst. Hinweise
E01 Wiederherstellung der Werkswerte 0÷99 53 Voreinstellung: 53, auf 55 einstellen und die MODE-Taste wählen
E02 Status nach Stromausfall 0÷2 1 0: Das Display befi ndet sich im OFF-Zustand.
1: Das Display zeigt den Startbildschirm an.
2: Das Display zeigt den letzten Status vor dem Stromausfall an.
E03 Hintergrundbeleuchtung im Standby 1 ÷ 5 4 -
E04 Summer 0÷1 0 0: Stumm 1: Eingeschaltet
E05 Kommunikationsadresse 1÷207 1 -
E06 Obergrenze Temperatursollwert 0°C÷99°C 37°C -
E07 Untergrenze Temperatursollwert 0°C÷99°C 5°C -
E08 Kalibrierung Innentemperatur -9÷9 0.0 -
E09 Kalibrierung Innenfeuchte -20÷20 7
Hinweis: Das Bedienteildisplay
zeigt -20°C und nicht -2.0
E10 Frostschutz ON/OFF OFF ON: Frostschutz ein; 0F: Frostschutz aus
Messbereich: 5.0°C÷8.0°C
Der Frostschutz ist nur während des Heizbetriebs gültig. Sinkt die Temperatur
auf 5,0°C, wird der Frostschutz aktiviert. Oberhalb einer Temperatur von 8,0°C
wird der Frostschutz unterbrochen.
E11 Ventilatorstatus bei Erreichen der Zieltemperatur ON/OFF OFF ON: Niedrige Drehzahl 0F: Ventilator ist ausgeschaltet
E12 Ventilatorbetriebsarten 0÷4 0 0: Der Ventilator läuft und ist sowohl Heizbetrieb als auch im Kühlbetrieb sichtbar
1: Der Ventilator arbeitet im Kühlbetrieb und ist im Heizbetrieb nicht sichtbar
2: Der Ventilator arbeitet im Heizbetrieb und ist im Kühlbetrieb nicht sichtbar
3: Der Ventilator ist weder im Heizbetrieb noch im Kühlbetrieb sichtbar; es kann
jedoch der Ventilatorbetriebsmodus gewählt werden
4: Es sind nur der Heizbetrieb und der Kühlbetrieb verfügbar (der
Ventilatorbetrieb ist nicht sichtbar)
E13 Option Ventilatorumluftfunktion ON/OFF OFF ON: Niedrige Drehzahl OFF: Ventilator ist ausgeschaltet
E14 Ventilatorumluftzeit 1÷ 30 (min) 5 (min) Umluftzeit des Ventilators pro Stunde einstellen
E15 Temperaturschaltdiff erenz 0÷5 0.5
E16 Maßeinheit Temperatur 0 ÷ 1 0 0: °C
1: °F
E17 Feuchteschaltdiff erenz 1%÷20% 5% -
E18 Obergrenze Feuchtesollwert 0%÷99% 70% -
E19 Untergrenze Feuchtesollwert 0%÷99% 50% -
E20 Baudrate serielle Schnittstelle 0÷3 2 0= 4800 bps; 1= 9600 bps;
2= 19200 bps; 3= 38400 bps
E21 Stoppbits serielle Schnittstelle 0÷1 1 0 = 1 Stoppbit; 1 = 2 Stoppbits
E22 Regelbits serielle Schnittstelle 0÷2 0 0 = kein; 1 = ungerade; 2 = gerade
E23 Ändern des Menüpassworts 0000÷9999 0022 Messbereich: 0000÷9999
E24 Verwaltung der Relaisausgangssteuerung 0÷1 0 0: Temperatur = Temperaturregelung
1: Feuchte = Feuchteregelung
Tab. 3.b
