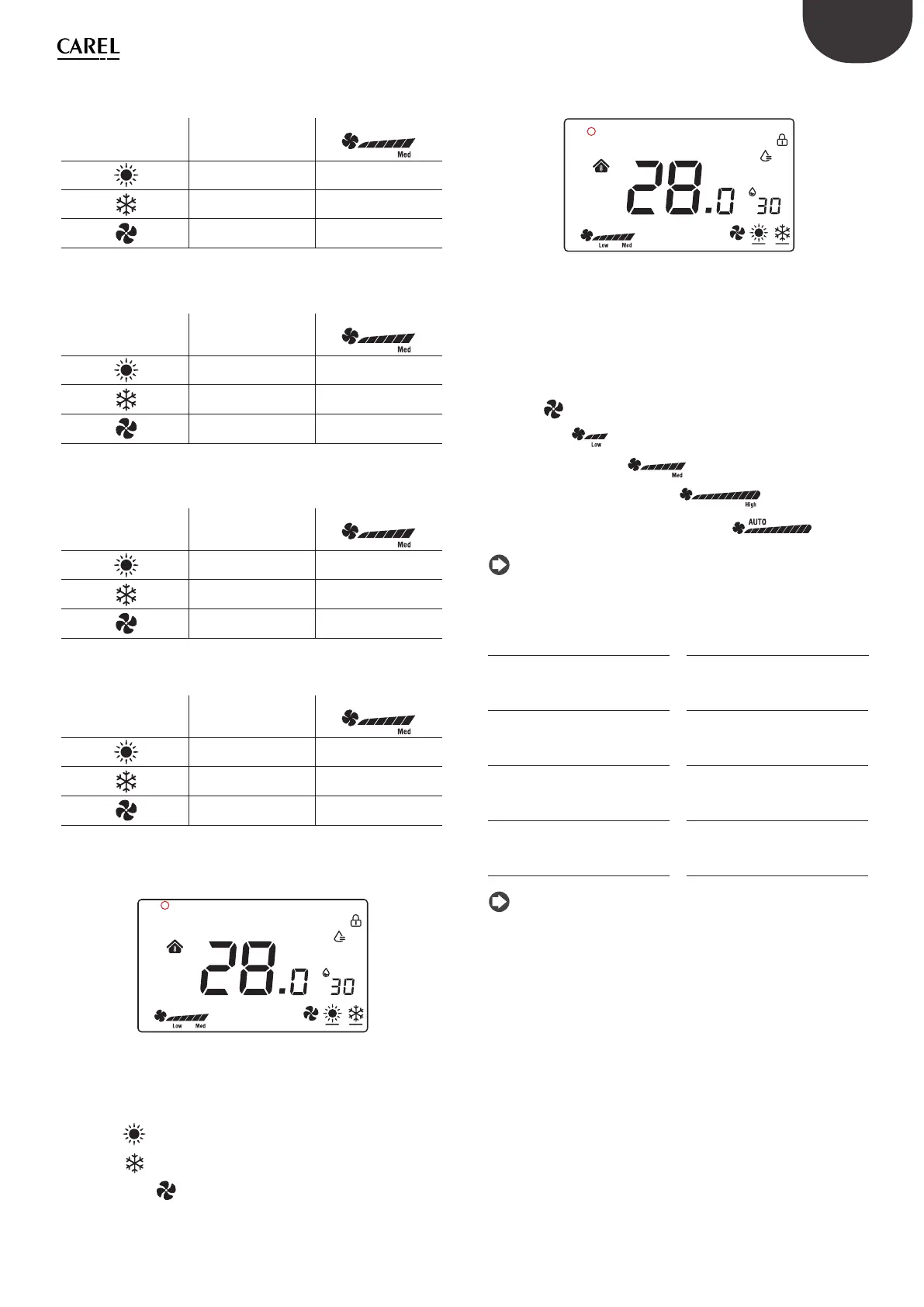

"manuale thTx" +0300141IE rel. 1.0 - 16.01.2024
1: El ventilador funciona en modo frío y no está visible en modo
calor
Modo Presencia de icono Rampa de ventilación
SI NO
SI SI
SI SI
2: El ventilador funciona en modo calor y no está visible en modo
frío
Modo Presencia de icono Rampa de ventilación
SI SI
SI NO
SI SI
3: El ventilador no está visible ni en modo calor ni en modo frío,
pero se puede seleccionar el modo ventilador
Modo Presencia de icono Rampa de ventilación
SI NO
SI NO
SI SI
4: Solo están disponibles el modo calor y el modo frío (el modo
ventilador no está visible)
Modo Presencia de icono Rampa de ventilación
SI NO
SI NO
NO NO
Además, al cambiar el estado de la variable COIL 59, en la confi guración
de MODE a través de Modbus RS485, aparecerá el icono 3 en la parte
superior izquierda de la pantalla:
Cool On Heat On
SET
1
2
3
4
°F °C
%
Fig. 2.l
Ahora, al actuar sobre HR140 (S_MODE) se podrá sobrescribir por
completo el MODO (MODE) y, al confi gurar el registro con los valores
específi cos, aparecerá el icono deseado:
0x03: Cool (
);
0x04: Heat (
);
0x05: Ventilation (
);
0x255: NO ACTIONS (se eliminarán todos los iconos). Esta confi guración
permite utilizar el thTx como sonda ambiente.
Cool On Heat On
SET
1
2
3
4
°F °C
%
Fig. 2.m
Al cambiar el estado de la variable COIL 60, en la confi guración
“Ventilador-seleccionar botón” a través de Modbus RS485, aparecerá el
icono 4 en la parte superior izquierda de la pantalla.
Ahora, al actuar sobre HR141 (S_FAN) se podrá sobrescribir por
completo la Velocidad del ventilador y, al confi gurar el registro con los
valores específi cos, aparecerá el icono deseado:
0: all OFF (
);
1: Fan_Speed1 (
);
2: Fan_Speed1 + Speed2 (
);
3: Fan_Speed1 + Speed2 + Speed3 (
);
255: Fan_Speed1 + Speed2 + Speed3 + Auto (
).
Nota: Cuando el thTx gestiona la lógica del ventilador de forma
autónoma y el ventilador está confi gurado en AUTO, el dispositivo
presenta dos gestiones diferenciadas en función de que esté en
refrigeración o en calefacción.
Modo Refrigeración Modo Calefacción
1. Cuando la temperatura ambiente
es ≥ que la temperatura establecida
+1°C el ventilador funciona a baja
velocidad.
1. Cuando la temperatura ambiente
es ≤ que la temperatura establecida
-1°C el ventilador funciona a baja
velocidad.
2. Cuando la temperatura ambiente
es ≥ que la temperatura establecida
+2°C el ventilador funciona a
velocidad media.
2. Cuando la temperatura ambiente ≤
que la temperatura establecida -2°C,
el ventilador funciona a velocidad
media.
3. Cuando la temperatura ambiente
es ≥ que la temperatura establecida
+3°C el ventilador funciona a alta
velocidad.
3. Cuando la temperatura ambiente
es ≤ que la temperatura establecida
-3°C, el ventilador funciona a alta
velocidad.
4. Cuando la temperatura ambiente
es ≤ que temperatura establecida
el relé está abierto, el ventilador se
detiene.
4. Cuando la temperatura ambiente
es ≥ que temperatura establecida
el relé está abierto, el ventilador se
detiene.
Tab. 2.c
Nota: en el modo de ventilación, la velocidad del ventilador no tiene
ninguna relación con la temperatura establecida.
Gestión del relé
Al cambiar el estado de la variable COIL 51, en la “Confi guración de la
gestión de relés” a través de Modbus RS485, aparecerá el icono 2 en la
parte superior izquierda de la pantalla.
Después, en función de la confi guración establecida en la coil 70 (o en
el menú E28) Gestión de las salidas de relé (0: Temperatura = Control en
temperatura 1: Humedad = Control en humedad) y del modo (MODE)
activado (HR140), se tendrá la posibilidad de controlar el estado del relé
mediante la COIL 52.
