"manuale thTx" +0300141IE rel. 1.0 - 16.01.2024

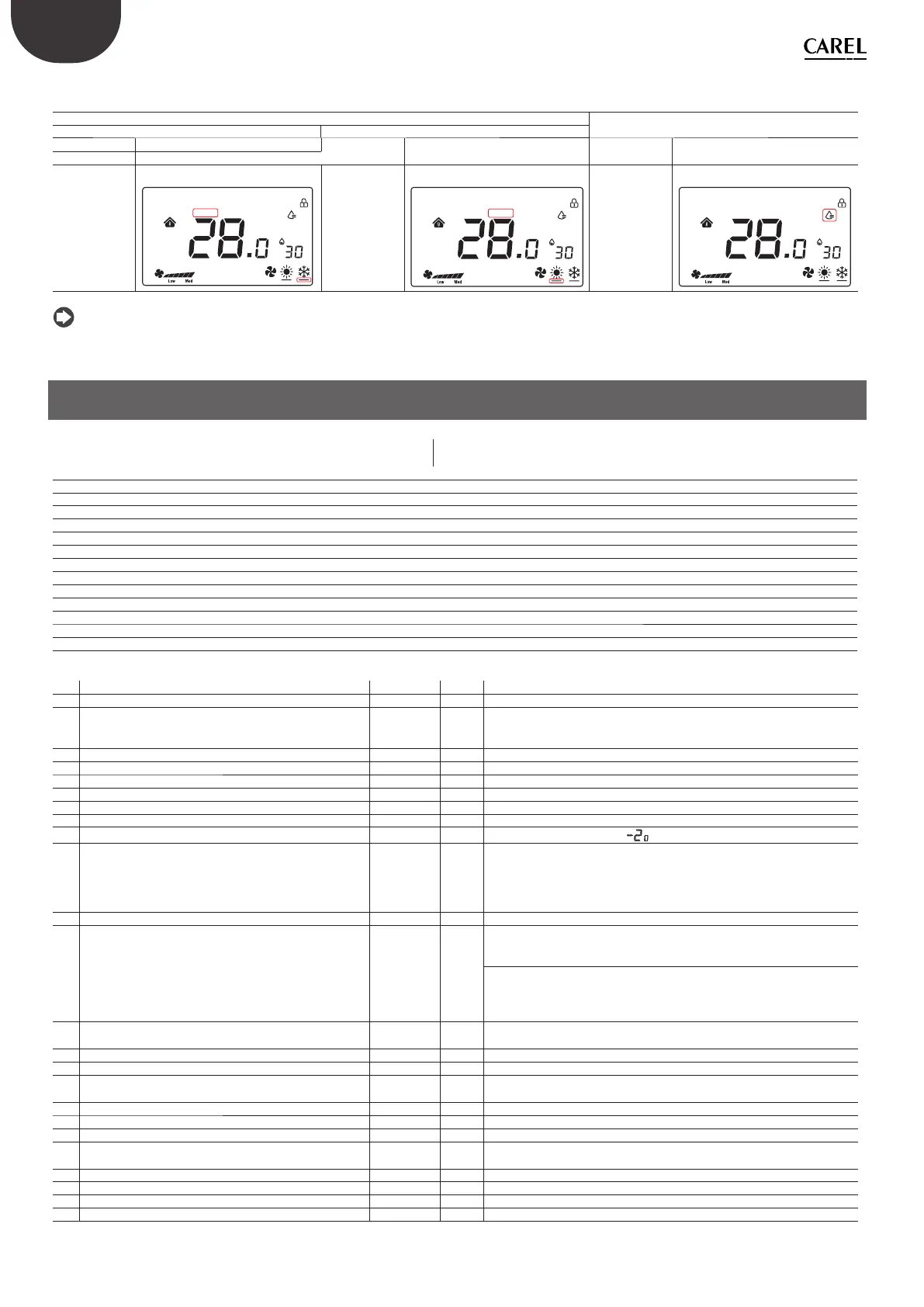

Recapitulación de la visualización en función de la confi guración:
Manual (Coil 51 =1)
Temperatura (Coil 70 = 0)
Humedad (Coil 70 = 1)
Cool (HR140 = 3) Heat (HR140 = 4)
OFF ON OFF ON OFF ON
Relé ABIERTO Relé CERRADO Relé ABIERTO Relé CERRADO Relé ABIERTO Relé CERRADO
Cool On = OFF
Cool On = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
Heat On = OFF
Heat On = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
water drop Icon
= OFF
water drop Icon = ON
Cool On Heat On
SET
1
2
3
4
°F °C
%
Tab. 2.d
Nota: Se pueden combinar las confi guraciones para tener un control completo de los iconos.
3. ESPECIFICACIONES TÉCNICAS
Alimentación Modelos TDB*******: 85~260 VAC 50/60 Hz
Modelos TDC*******: 24 VAC/DC (+10…-10%)
Condiciones de funcionamiento 0T55 °C, 10a 95% HR sin cond.
Condiciones de almacenamiento -20T60 °C
Contaminación ambiental 2
Clase y estructura de software A
Grado de protección de la carcasa IP20
Categoría de resistencia al calor y al fuego UL94-V0
Clasifi cación según protección contra descargas eléctricas a incorporar en aparatos de clase I o II
Periodo de tensión eléctrica de las piezas aislantes largo
Inmunidad contra sobretensiones Categoría III
Precisión de la medida de temperatura ±0,5 °C
Precisión de la medida de humedad ±5% HR
Absorción de potencia máxima < 1W
Carga resistiva ≤3A
Corriente de carga máxima 0,7 A
Tab. 3.a
No. Descripción Intervalo Pred. Notas
E01 Restauración de los datos a los valores de fábrica 0÷99 53 Predefi nido: 53, establecer en 55 y seleccionar la tecla MODE
E02 Estado después de corte de energía 0÷ 2 1 0: el display está apagado (estado OFF).
1: el display muestra la pantalla de inicio.
2: el display muestra el último estado previo al corte de energía.
E03 Retroiluminac. en standby 1 ÷5 4 -
E04 Zumbador 0÷1 0 0: Silenciado 1: Activo
E05 Dirección de comunicación 1÷207 1 -
E06 Límite superior del punto de temperatura 0°C÷99°C 37°C -
E07 Límite inferior del punto de temperatura 0°C÷99°C 5°C -
E08 Calibración de la temperatura interior -9÷9 0.0 -
E09 Calibración de la humedad interior -20÷20 7
Nota: El display de la interfaz
indica -20°C no -2,0
E10 Antihielo ON/OFF OFF ON: Antihielo activado; 0F: Antihielo desactivado
(Intervalo: 5,0°C÷8,0°C)
El antihielo solo es válido durante el modo calefacción. Cuando la temperatura
desciende a 5,0°C, se activa el antihielo, mientras que, cuando la temperatura es
superior a 8,0°C, se interrumpe la protección antihielo.
E11 Estado del ventilador al alcanzar la temperatura objetivo ON/OFF OFF ON: Baja velocidad 0F: el ventilador se apaga
E12 Modo de trabajo del ventilador 0÷4 0 0: El ventilador funciona y está visible tanto en modo calor como en modo frío
1: El ventilador funciona en modo frío y no está visible en modo calor
2: El ventilador funciona en modo calor y no está visible en modo frío
3: El ventilador no está visible ni en modo calor ni en modo frío, pero se puede
seleccionar el modo ventilador
4: Solo están disponibles el modo calor y el modo frío (el modo ventilador no
está visible)
E13 Opción de funcionamiento de circulación del ventilador ON/OFF OFF ON: baja velocidad
OF: el ventilador está apagado
E14 Tiempo de circulación del ventilador 1÷30 (Minuti) 5 (min) Ajustar el tiempo de circulación del ventilador por hora
E15 Diferencial de temperatura 0÷5 0.5
E16 Unidades de medida de temperatura 0 ÷ 1 0 0: °C
1: °F
E17 Diferencial de humedad 1%÷20% 5% -
E18 Límite superior del punto de consigna de humedad 0%÷99% 70% -
E19 Límite inferior del punto de consigna de humedad 0%÷99% 50% -
E20 Tasa de baudios del puerto serie 0÷3 2 0= 4800 bps; 1= 9600 bps;
2= 19200 bps; 3= 38400 bps
E21 Bits de parada del puerto serie 0÷1 1 0 = 1 bit de parada; 1 = 2 bits de parada
E22 Bits de control del puerto serie 0÷2 0 0 = Ninguno; 1 = Impares; 2 = Pares
E23 Modifi cación de la contraseña de menú 0000÷9999 0022 Intervalo: 0000÷9999
E24 Gestión del control de salida de relé 0÷1 0 0: Temperatura = Control en temperatura 1: Humedad = Control en humedad
Tab. 3.b
