D
39
Fig. 12
Fig. 13
Fig. 14
Fig. 15
7
Warenbeschickung und Preisauszeich-
nung
7.2

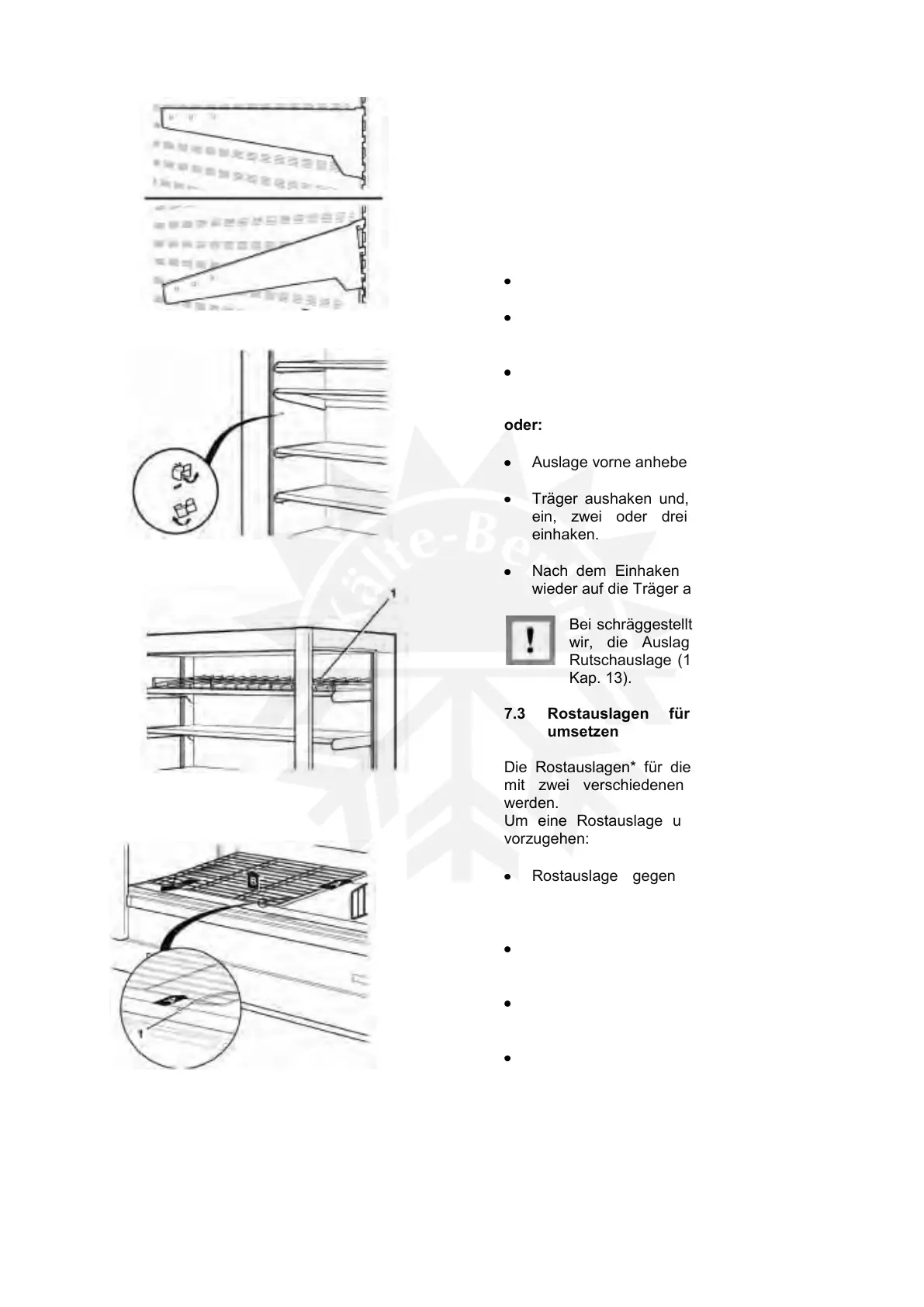

Schrägstellen der Auslagen
Die Auslagen können auch schräg gestellt werden.
Dazu gehen Sie je nach Modell wie folgt vor:
entweder:
Auslage vorne anheben.
Konsolen aushaken und, wie in Fig. 12 gezeigt,
schräg wieder einhaken.
Nach dem Einhaken der Konsolen die Auslage
wieder auf die Konsolen ablassen.
oder:
Auslage vorne anheben.
Träger aushaken und, wie in Fig. 13 gezeigt,
ein, zwei oder drei Löcher tiefer wieder
einhaken.
Nach dem Einhaken der Träger die Auslage
wieder auf die Träger ablassen.
Bei schräggestellten Auslagen empfehlen
wir, die Auslagen mit dem Zubehör
Rutschauslage (14-1) auszurüsten (siehe
Kap. 13).
7.3
Rostauslagen für die Bodenauslage
umsetzen
Die Rostauslagen* für die Bodenauslage können
mit zwei verschiedenen Neigungen eingesetzt
werden.
Um eine Rostauslage umzusetzen, ist wie folgt
vorzugehen:
Rostauslage gegen den Federdruck nach
hinten drücken (15-A) und vorne aus den
Bohrungen (15-1) aushängen (15-B).
Rostauslage aus den Rückwandbohrungen
herausziehen (15-C).
Rostauslage in die zweite Höhe wieder
einsetzen.
Rostauslage gegen den Federdruck nach
hinten drücken und vorne wieder in die
Bohrungen (15-1) einsetzen.
* Zubehör
