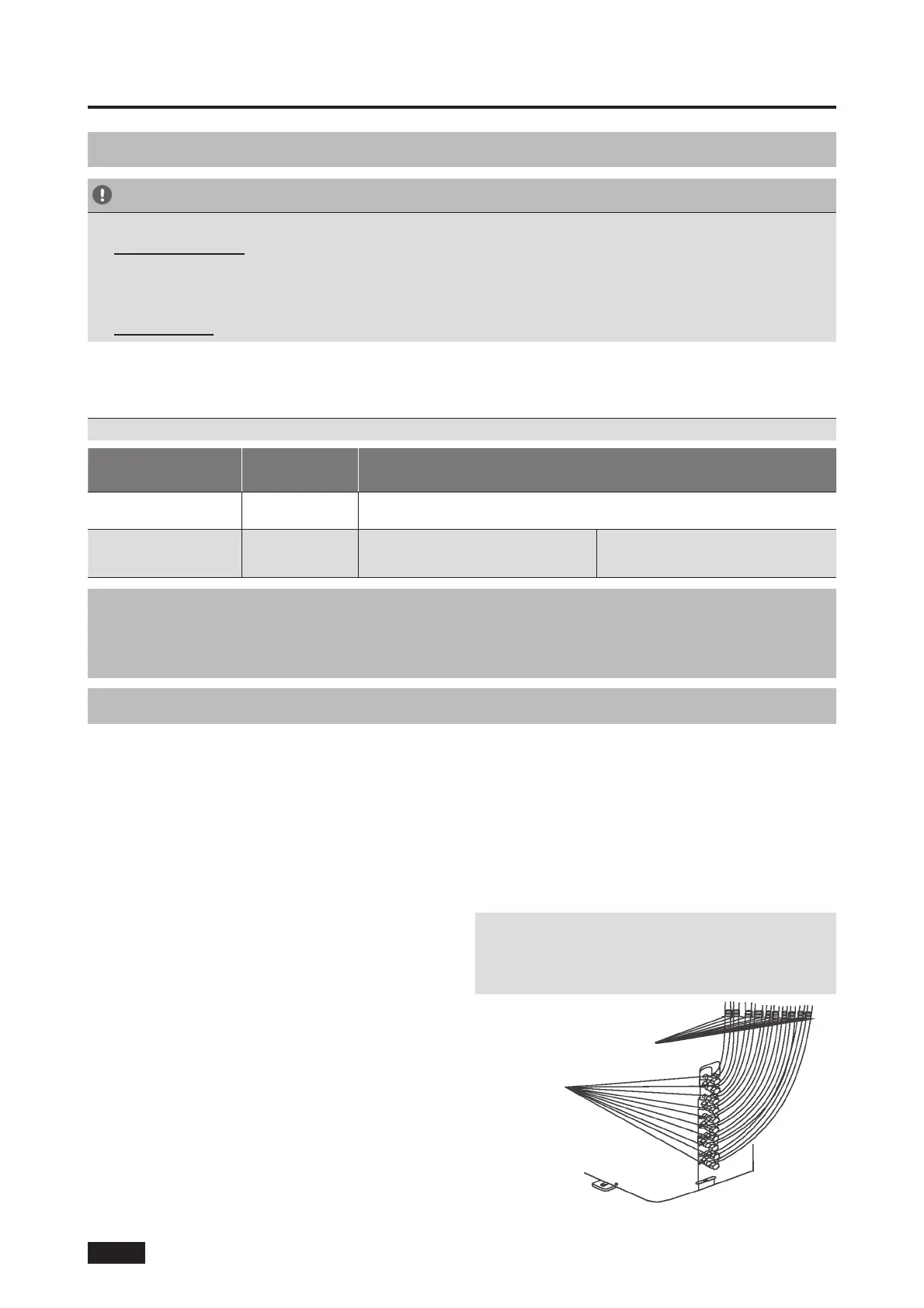

8.4 Poznámka k přidání chladiva
UPOZORNĚNÍ
• Plnění chladiva musí být provedeno po zapojení, vyčerpání a testování netěsnosti.
• NEPŘEKRAČUJTE maximální přípustné množství chladiva a nepřeplňujte systém.
Mohlo by dojít k poškození jednotky nebo ovlivnění její funkčnosti.
• Plnění nevhodnými látkami může způsobit výbuch nebo nehodu. Ujistěte se, že je použito vhodné chladivo.
• Nádoby s chladivem musí být otvírány pomalu. Při plnění systému vždy používejte ochranné pomůcky.
• NESMĚŠUJTE různé typy chladiva.
N = 2 (modely jedna-dva), N = 3 (modely jedna-tři), N = 4 (modely jedna-čtyři), N = 5 (modely jedna-pět).
V závislosti na délce spojovacího potrubí nebo tlaku vyčerpaného systému možná bude třeba přidat
chladivo. Množství chladiva pro doplnění je uvedeno v tabulce níže:
DODATEČNÉ CHLADIVO NA DÉLKU POTRUBÍ
Délka spojovacího potrubí
Metoda vyčerpávání
vzduchu
Dodatečné chladivo (R410A/R32)
Délka potrubí před plněním (m)
(Standardní délka potrubí × N)
Vývěva Není k dispozici
Více než
(Standardní délka potrubí × N)/m
Vývěva
Strana kapaliny: Ø 6,35
(Celková délka potrubí - standardní délka potrubí × N) × 15 g/m /
(Celková délka potrubí - standardní délka potrubí × N) × 12 g/m
Strana kapaliny: Ø 9,52
(Celková délka potrubí - standardní délka potrubí × N) × 30 g/m /
(Celková délka potrubí - standardní délka potrubí × N) × 24 g/m
Poznámka: 1) Použijte prosím nářadí pro systém R410A/R32;
2) Standardní délka potrubí je 7,5 m (24.6’). Pokud je délka potrubí větší
než 7,5 m, mělo by být přidáno další množství chladiva podle délky
potrubí.
8.5 Kontrola bezpečnosti a netěsnosti
8. VYČERPÁNÍ VZDUCHU
CZ-21
Kontrola elektrické bezpečnosti
Po dokončení instalace proveďte kontrolu
elektrické bezpečnosti.
Zaměřte se na následující oblasti:
1. Izolační odpor
musí být větší než 2 MΩ.
2. Uzemňovací práce
Po dokončení uzemnění zhodnoťte uzemnění vizuálně
a změřte odpor testerem zemního odporu.
Ujistěte se, že odpor uzemnění je menší než 4 Ω.
3. Kontrola svodového proudu (provádění
během zkoušky, když je jednotka zapnutá)
Během zkušebního provozu po dokončení instalace
použijte elektrickou sondu a multimetr pro kontrolu
svodového proudu. Jestliže je izolace nedostatečná,
ihned jednotku vypněte. Vyzkoušejte a vyhodnoťte
různá řešení, dokud jednotka nebude pracovat
správně.
Kontrola úniku plynu
1. Metoda mýdlové vody:
Pro kontrolu těsnosti spojovacích bodů potrubí naneste
měkkým kartáčkem mýdlovou vodu nebo neutrální
tekutý čistící prostředek na připojovací body vnitřní
nebo venkovní jednotky. Pokud se tvoří bubliny, potrubí
je netěsné.
2. Detektor netěsnosti
Pro kontrolu úniku použijte detektor netěsnosti.
POZNÁMKA: Tato ilustrace slouží pouze jako příklad.
Skutečné pořadí A, B, C D a E na zařízení se může
mírně lišit od vámi zakoupené jednotky, ale obecný tvar
bude stejný.
Kontrolní bod
vnitřní jednotky
Kontrolní bod
venkovní
jednotky
E
D
C
B
A
A, B, C, D jsou body pro typ jedna-čtyři.
A, B, C, D a E jsou body pro typ jedna-pět.
Obr. 8.4
