3. DIAGRAMĂ INSTALARE
3.1 Diagramă instalare
Precauţii privind siguranţa
RO-8
RO

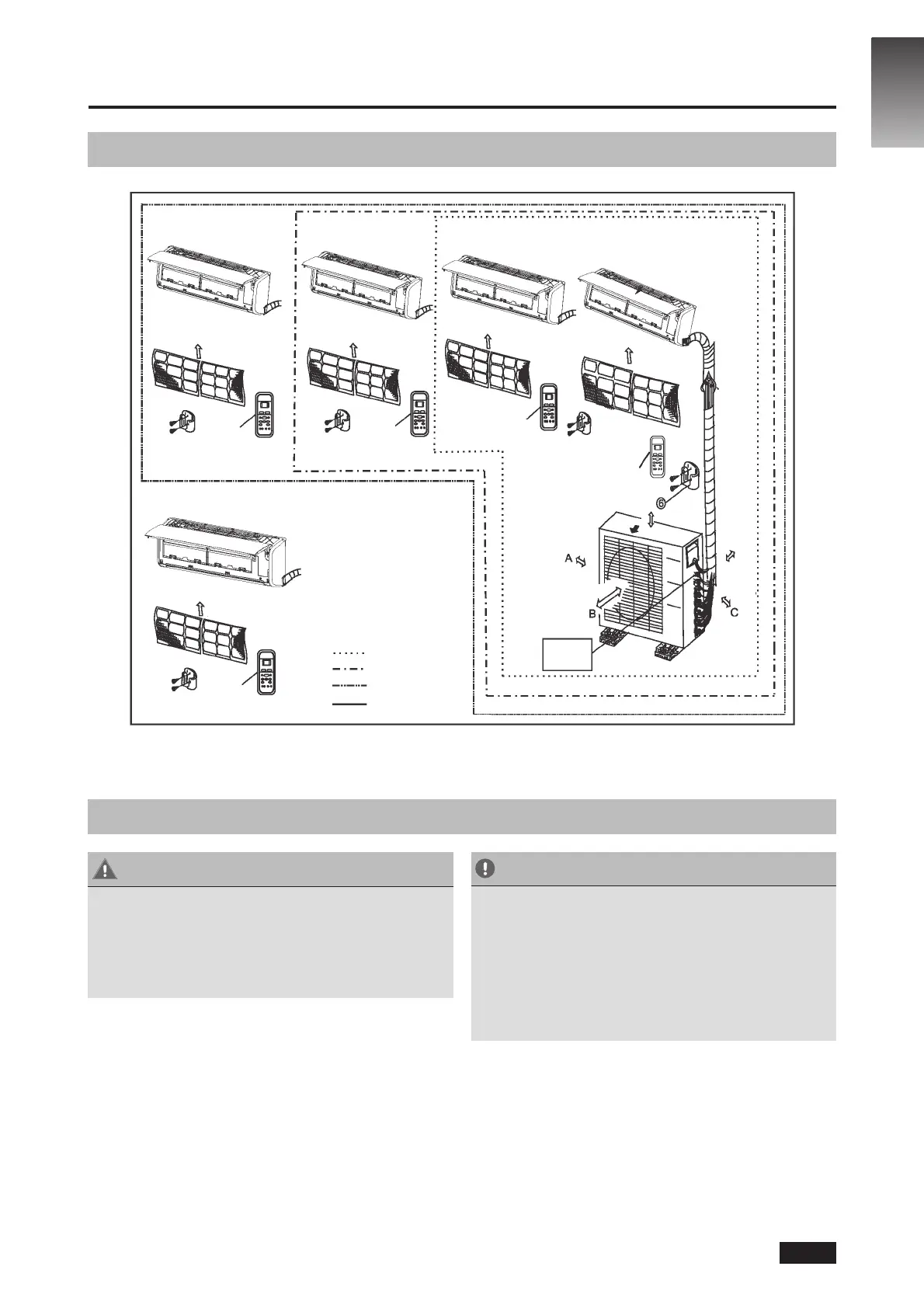

Fig. 3.1
ATENŢIE!
• Această ilustraţie este furnizată doar în scop
demonstrativ.
Forma reală a aparatului dvs. de aer condiţionat
poate uşor diferită.
• Toate țevile din cupru trebuie să e izolate separat.
ATENŢIE!
• Pentru a preveni deteriorarea peretelui, utilizați
un echipament pentru localizarea șuruburilor.
• Un tub cu o lungime minimă de 3 metri este
necesar pentru a reduce vibraţiile şi zgomotul
excesiv.
• Două dintre căile de circulație a aerului A, B și C
trebuie să e neobstrucționate permanent.
Filtru de aer
Filtru de aer
Filtru de aer
Filtru de aer
Telecomandă
Telecomandă
Telecomandă
Telecomandă
Filtru de aer
Peste 30 cm
Peste 60 cm
Peste 200 cm
Peste 30 cm
Peste 60 cm
Telecomandă
Răsuciţi
un cablu
de conectare
Unu-doi
Unu-trei
Unu-patru
Unu-cinci
