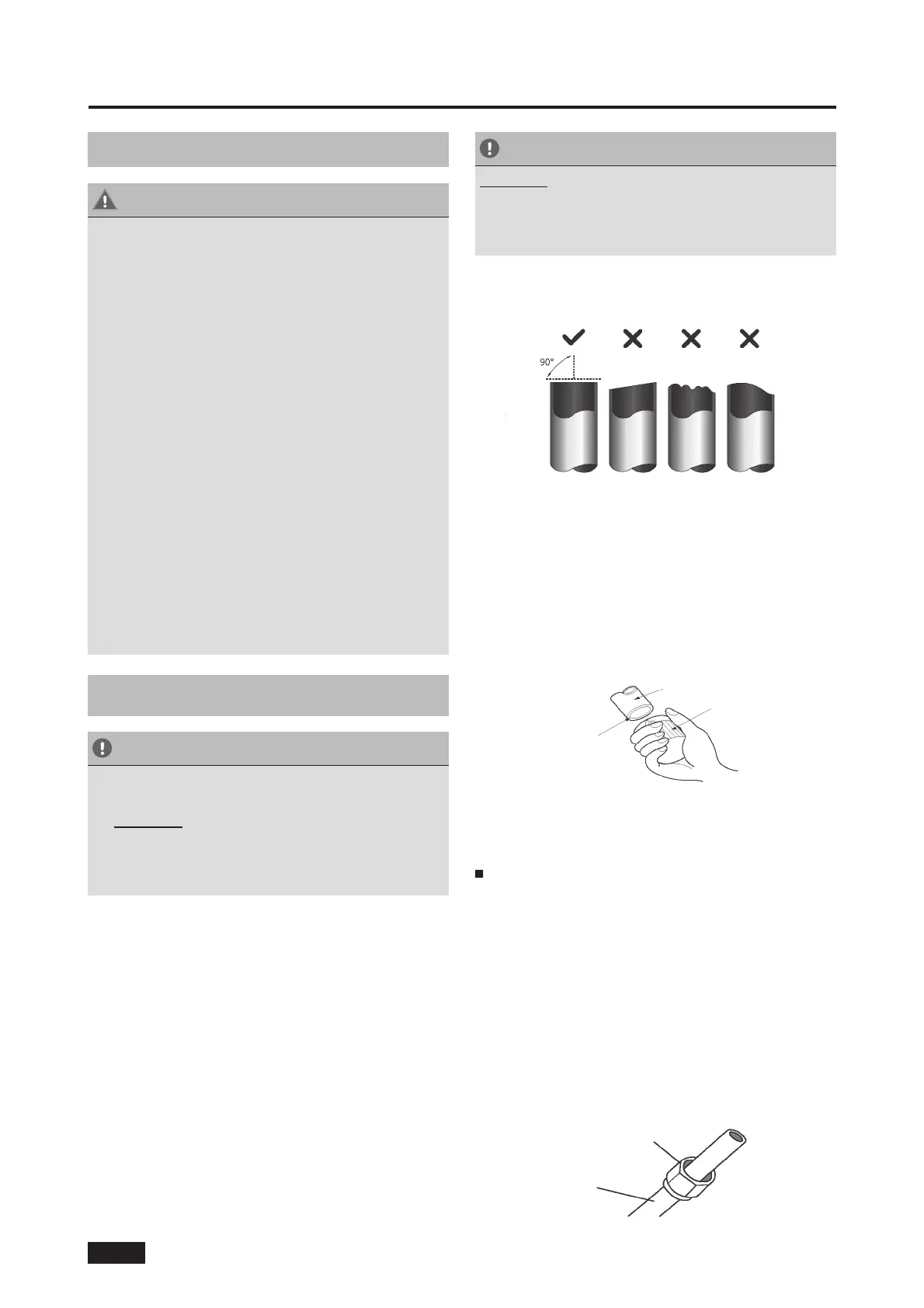

6. POVEZIVANJE CEVI ZA RASHLADNO SREDSTVO
6.1 Bezbednosna upozorenja
UPOZORENJE
• Samo ovlašćeni tehničari smeju da montiraju
spoljašnje cevi, a one moraju da budu usklađene
sa lokalnim i nacionalnim propisima.
• Kada ugrađujete klima-uređaj u maloj prostoriji,
morate da preduzmete odgovarajuće mere kako biste
sprečili skupljanje rashladnog sredstva u prostoriji
u slučaju curenja rashladnog sredstva kao posledica
nepridržavanja bezbednih ograničenja. Ako rashladno
sredstvo curi i njegova količina premašuje bezbedno
ograničenje, moguće su posledice poput smanjenja
količine kiseonika.
• Kada ugrađujete rashladni sistem, vodite računa
o tome da vazduh, prašina, vlaga ili druge supstance
ne dospeju u rashladno kolo. Kontaminacija sistema
može da ugrozi njegov radni kapacitet i izazove
povećanje pritiska u rashladnom kolu, eksploziju
ili povredu.
• Odmah provetrite prostoriju ako je tokom ugradnje
došlo do curenja rashladnog sredstva. Iscureli
rashladni gas je otrovan i zapaljiv. Uverite se da
rashladno sredstvo ne curi nakon završetka ugradnje.
Uputstvo za povezivanje cevi za rashladno
sredstvo
OPREZ
• Cevni ogranak mora da se montira vodoravno.
Ugao veći od 10° može da izazove kvar uređaja.
• NEMOJTE da montirate priključnu cev pre ugradnje
unutrašnje i spoljašnje jedinice.
• Izolujte cevi za gas i tečnost da biste sprečili curenje
vode.
1. korak: Isecite cevi
Kada pripremate cevi za rashladno
sredstvo, vodite računa o tome
da ih pravilno isečete i obradite. Na ovaj
način ete osigurati ekasan rad i umanjiti
potrebu za buduim održavanjem.
1. Izmerite rastojanje između unutrašnje i spoljašnje
jedinice.
2. Isecite cev malo duže od izmerenog rastojanja
koristeći rezač cevi.
OPREZ
NEMOJTE da deformišete cev prilikom sečenja. Budite
veoma pažljivi kako ne biste oštetili, ulubili ili deformisali
cev prilikom sečenja. Ovo može značajno da umanji
grejnu ekasnost jedinice.
1. Vodite računa o tome da cev isečete pod savršeno
pravim uglom (90°). Pogledajte sl. 6.1 na kojoj
su prikazani primeri loše isečenih cevi.
Zakrivljeno Hrapavo Iskrivljeno
Sl. 6.1
2. korak: Uklonite pucne.
Pucne mogu da utiču na zaptivenost spoja cevi
za rashladno sredstvo. Morate da ih uklonite
u potpunosti.
1. Okrenite cev nadole da biste sprečili upadanje
pucni u cev.
2. Uklonite sve pucne sa isečenog dela cevi koristeći
provrtač ili alatku za uklanjanje pucni.
Usmeriti
nadole
Cev
Provrtač
Sl. 6.2
3. korak: Obradite ivice cevi
NAPOMENA
Za modele rashladnih sredstava R32, tačke
priključivanja cevi se moraju postaviti izvan prostorije.
Zgjerimi i saktë është thelbësor për të arritur një izolim
hermetik.
Pravilna obrada ivica cevi je izuzetno značajna za
potpunu zaptivenost spojeva.
1. Kada uklonite pucne sa isečene cevi, zalepite PVC
traku da biste sprečili da strana tela dospeju u cev.
2. Obložite cev izolacionim materijalom.
3. Postavite matice sa ivicama na oba kraja cevi.
Vodite računa o tome da ih okrenete u pravom
smeru, jer nećete moći da ih postavite ili okrenete
nakon obrade ivica. Pogledajte sl. 6.3.
Matica sa ivicama
Bakarna cev
Sl. 6.3
SR – 13
