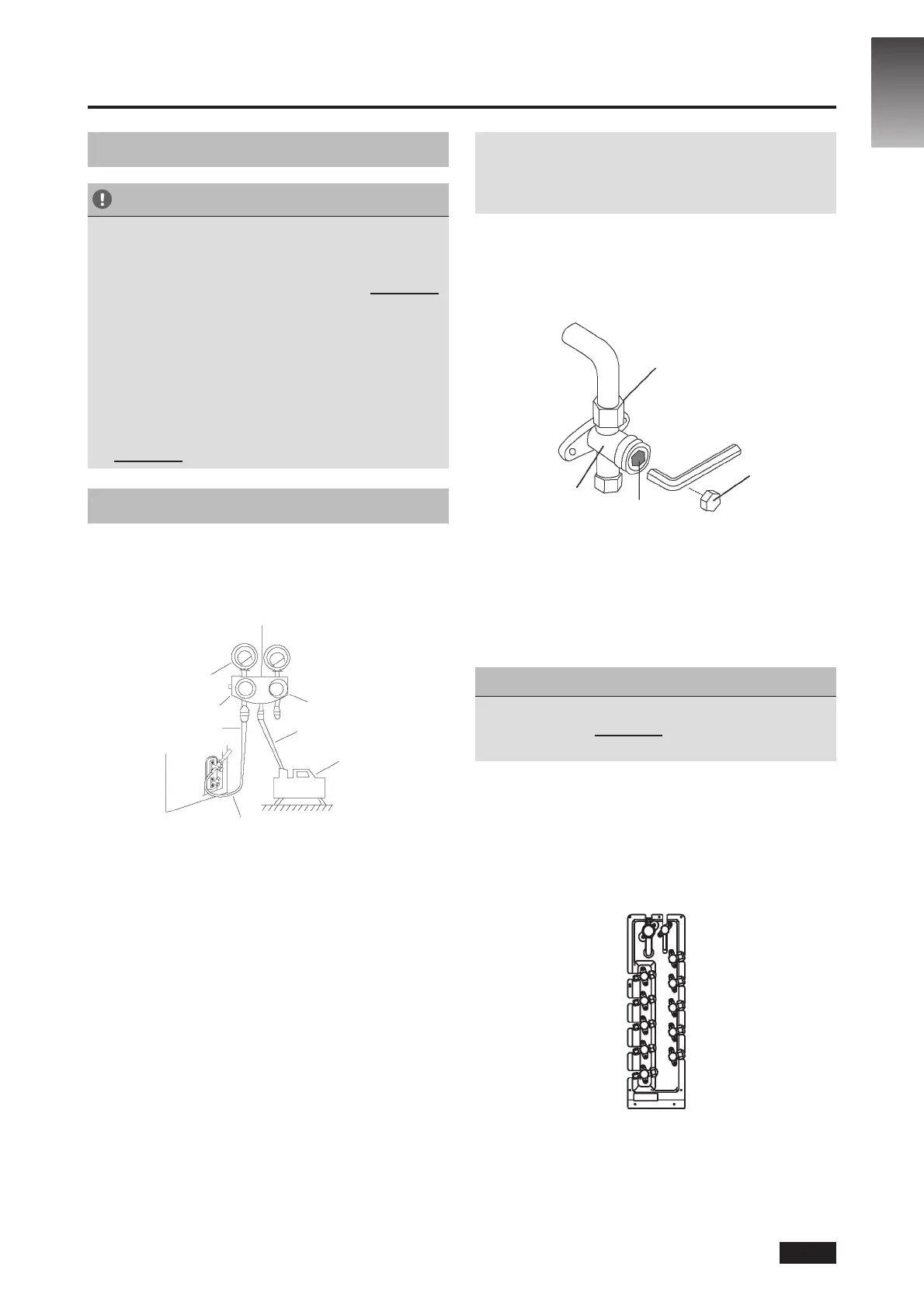

8.1 Sigurnosne mjere
OPREZ
• Upotrijebite vakuumsku pumpu s mjeračem pritiska
koji može mjeriti manje pritiske od -0,1 MPa
i kapacitetom odzračivanja većim od 40 L/min.
• Iz vanjske jedinice ne treba prazniti zrak. NEMOJTE
otvarati ventile za zaustavljanje gasa i tekućine
vanjske jedinice.
• Uvjerite se da složeni mjerač pritiska nakon 2 sata
pokazuje pritisak od -0,1 MPa ili manje. Ako mjerač
nakon tri sata pokazuje veći pritisak od -0.1 MPa,
provjerite da li postoji curenje gasa ili vode.
Ako nema curenja, izvršite dodatno pražnjenje
u trajanju od 1 do 2 sata.
• NEMOJTE prazniti sistem rashladnim gasom.
8.2 Upute za pražnjenje zraka iz cijevi
Prije upotrebe višestrukog mjerača
i vakuumske pumpe pročitajte njihova uputstva
za upotrebu da biste saznali kako se ispravno
upotrebljavaju.
Višestruki mjerač
Složeni mjerač pritiska
-76 cmHg
Ventil niskog pritiska
Mjerač pritiska
Ventil visokog pritiska
Crijevo za punjenje
Ventil niskog pritiska
Vakuumska pumpa
Crijevo za punjenje
Sl. 8.1
1. Priključite crijevo za punjenje višestrukog mjerača na
servisni ulaz ventila niskog pritiska vanjske jedinice.
2. Priključite crijevo za punjenje višestrukog mjerača
na vakuumsku pumpu.
3. Otvorite stranu niskog pritiska višestrukog mjerača.
Držite stranu visokog pritiska zatvorenu.
4. Uključite vakuumsku pumpu da biste ispraznili zrak
iz sistema.
5. Vakuumska pumpa treba raditi najmanje 15 minuta ili
dok složeni mjerač pritiska ne pokaže pritisak
od -76 cmHG (-1x105 Pa).
6. Zatvorite ventil niskog pritiska višestrukog mjerača
i isključite vakuumsku pumpu.
7. Pričekajte 5 minuta i uvjerite se da nije bilo promjene
sistemskog pritiska.
NAPOMENA: Ako nije bilo promjene sistemskog pritiska,
odvrnite poklopac zabrtvljenog ventila (ventil visokog
pritiska). Ako ima promjene sistemskog pritiska,
moguće je da curi gas.
8. Umetnite imbus ključ u zabrtvljeni ventil (ventil visokog
pritiska) i otvorite ventil okretanjem ključa za 1/4 kruga
u smjeru suprotnom smjeru kretanja kazaljke na satu.
Pričekajte da gas izađe iz sistema (prepoznatljivo
po zvuku), a nakon dodatnih 5 sekundi zatvorite ventil.
Tijelo ventila
Matica s prstenastim
proširenjem
Drška ventila
Poklopac
Sl. 8.2
9. Posmatrajte jednu minutu da li mjerač pritiska
pokazuje promjenu pritiska. Treba pokazati pritisak
malo veći od atmosferskog.
10. Skinite crijevo za punjenje sa servisnog ulaza.
11. Imbus ključem potpuno otvorite i ventil visokog
i niskog pritiska.
8.3 NJEŽNO OTVORITE DRŠKE VENTILA
Prilikom otvaranja ventila okrećite imbus ključ dok ne
udari u graničnik. NEMOJTE pokušavati otvarati ventil
okretanjem dalje od te tačke.
12. Ručno pritegnite poklopce ventila, a zatim iz dodatno
pritegnite namjenskim alatom.
13. Ako vanjska jedinica upotrebljava sve vakuumske
ventile, a mjesto vakuuma je glavni ventil, sistem
nije povezan s unutrašnjom jedinicom. Ventil se
mora pritegnuti s maticom. Prije pokretanja uređaja
provjerite da li ima curenja gasa.
E
D
C
B
A
Sl. 8.3
BS-20
BS
8. PRAŽNJENJE ZRAKA
