3. SHEMA NAMESTITVE

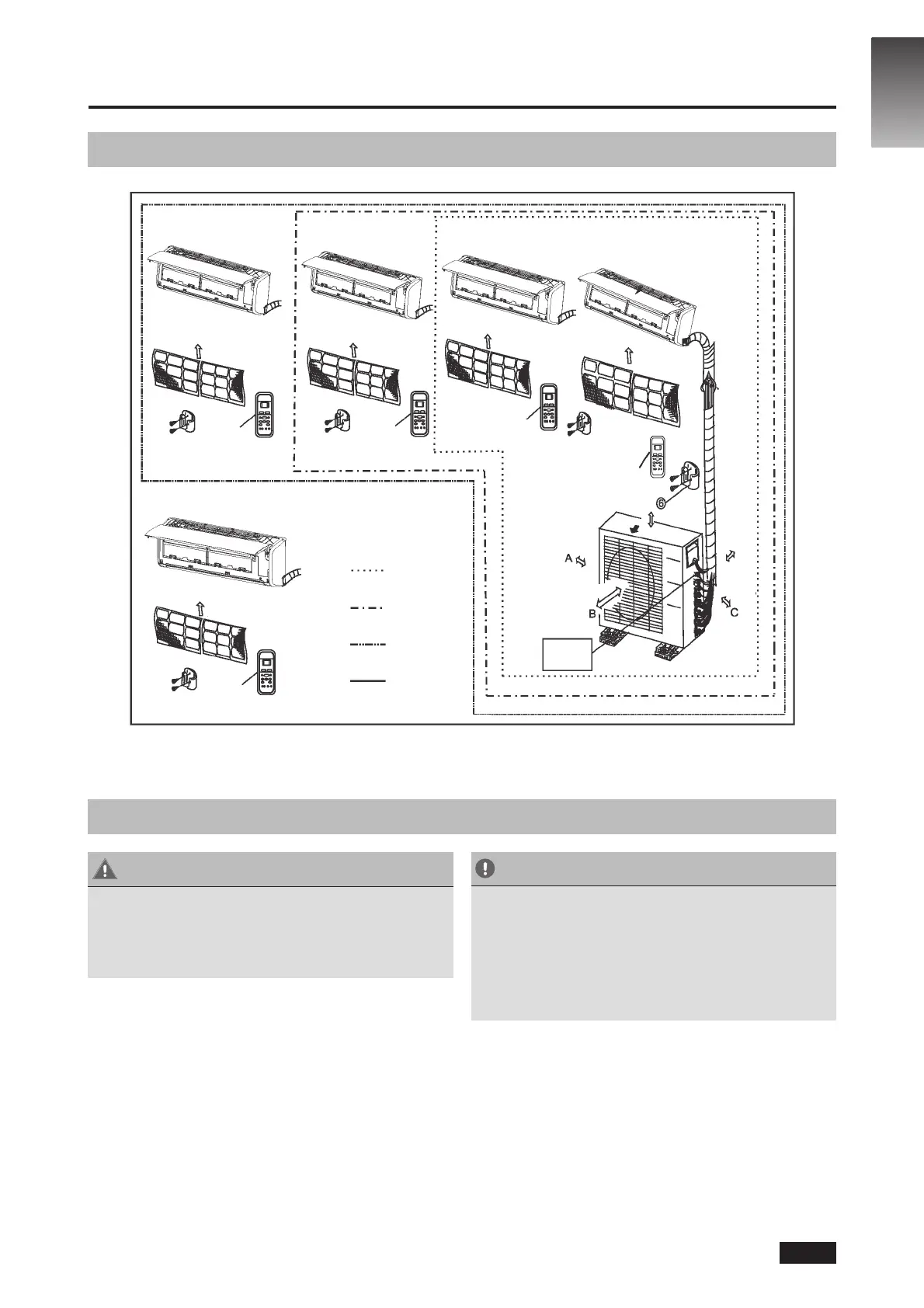

3.1 Shema namestitve
Varnostna opozorila
SI-8
Slika 3.1
POZOR
• Ta slika je namenjena samo za razlago.
Dejanska oblika vaše klimatske naprave
se lahko nekoliko razlikuje.
• Bakrene cevi morajo biti posebej izolirane.
POZOR
• Uporabite iskalnik podkonstrukcije, da preprečite
poškodbe sten.
• Cevi morajo biti dolge vsaj 3 metre,
da so tresljaji in hrup čim manjši.
• Dve od smeri kroženja zraka A, B in C morata
biti stalno brez ovir.
Zračni lter
Zračni lter
Zračni lter
Zračni lter
Daljinski
upravljalnik
Daljinski
upravljalnik
Daljinski
upravljalnik
Daljinski
upravljalnik
Zračni lter
Več kot 30 cm
Več kot 60 cm
Več kot 200 cm
Več kot
30 cm
Več kot 60 cm
Daljinski upravljalnik
Priključni kabel
zvijte v zanko
Ena zunanja
enota/dve notranji enoti
Ena zunanja
enota/tri notranje enote
Ena zunanja
enota/štiri notranje enote
Ena zunanja
enota/pet notranjih enot
