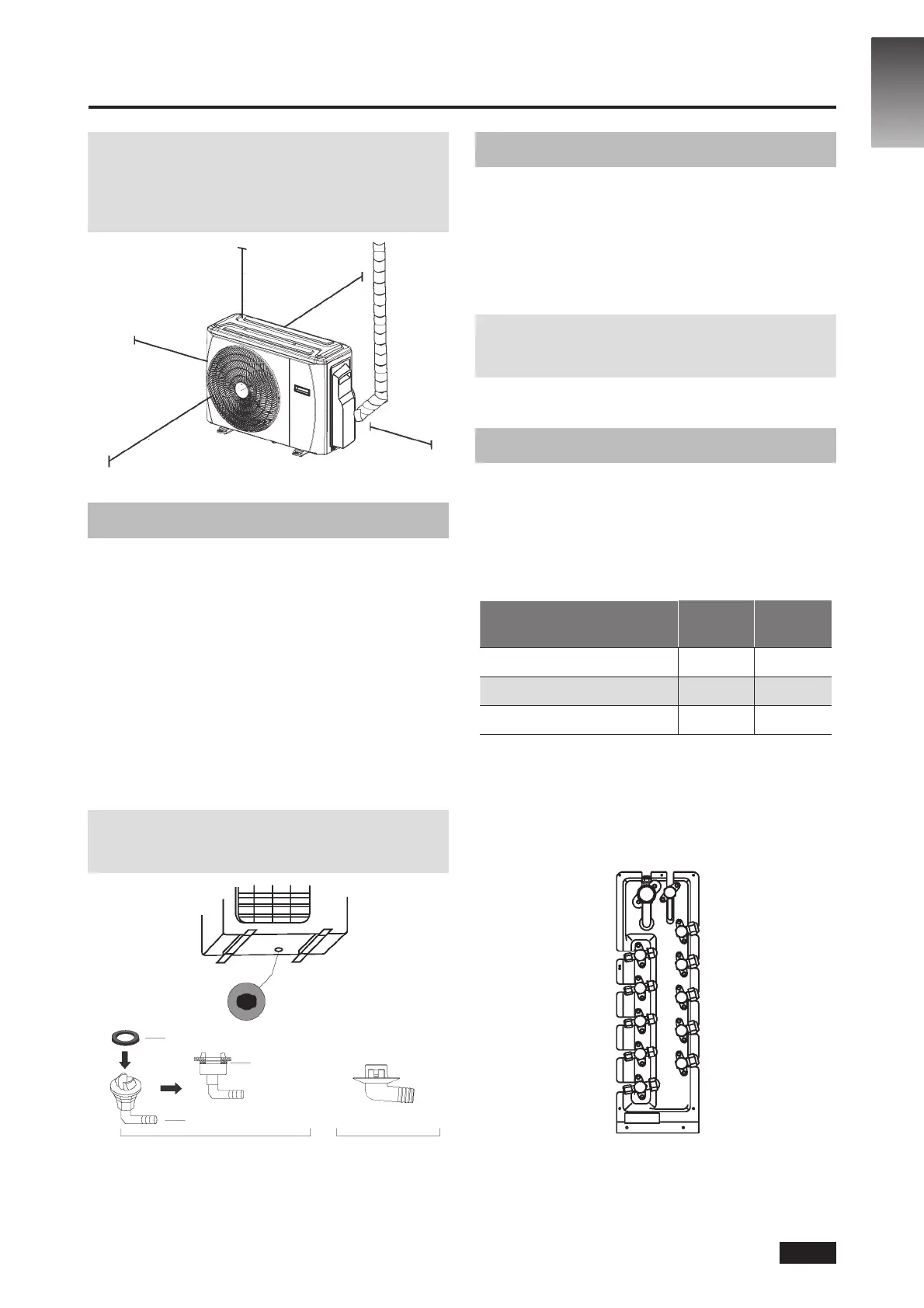

5. INSTALACIJA VANJSKE JEDINICE
NAPOMENA: Minimalna razdaljina između vanjske
jedinice i zidova koja je navedena u priručniku za
instalaciju ne važi za hermetički zatvorene prostorije.
Jedinicu obavezno oslobodite od prepreka u najmanje
tri smjera (M, N, P) (pogledajte sl. 5.7)
30 cm lijevo
M
200 cm naprijed
N
60 cm gore
30 cm od stražnjeg zida
P
60 cm desno
Sl. 5.7
5.2 Instalacija odvodnog spoja
Prije pričvršenja vijaka vanjske jedinice
morate instalirati odvodni spoj na donji
dio jedinice. (pogledajte sl. 5.8)
1. Stavite gumenu brtvu na kraj odvodnog spoja koji
će se povezati s vanjskom jedinicom.
2. Umetnite odvodni spoj u rupu na donjoj posudi
vanjske jedinice.
3. Zakrenite odvodni spoj za 90° dok se ne uklopi
i bude okrenut prema prednjoj strani jedinice.
4. Priključite produžno crijevo za odvod (nije uključeno u
opseg isporuke) na odvodni spoj u da bi se za vrijeme
režima rada grijanje voda odvela iz jedinice.
NAPOMENA: Osigurajte da se voda iz jedinice ispušta
na sigurno mjesto gdje neće uzrokovati poplavu
ili stvoriti opasne klizave površine.
Brtva
Odvodni spoj
Rupa na donjoj posudi
vanjske jedinice
Brtva
(A) (B)
Sl. 5.8
5.3 Napomene o bušenju rupe u zidu
Morate izbušiti rupu u zidu za cijevi za sredstvo
za hlađenje i signalni kabl između unutrašnje
i vanjske jedinice.
1. Odredite mjesto rupe u zidu na osnovu položaja
vanjske jedinice.
2. Izbušite rupu u zidu pomoću 65-milimetarskog (2.5”)
svrdla.
NAPOMENA: Prilikom bušenja rupe u zidu obavezno
pazite da bušilica ne dođe u kontakt s postojećim
žicama, vodovodom i drugim osjetljivim komponentama.
3. U rupu postavite zaštitnu zidnu manžetu. Ona štiti rub
rupe i služi kao brtva na kraju instalacijskog procesa.
5.4 Kad izabrati 24K unutrašnju jedinicu
24K unutrašnja jedinica može se povezati
samo sa sistemom A. Ako imate dvije 24K
unutrašnje jedinice, mogu se povezati
sa sistemima A i B. (pogledajte sl. 5.9)
Tabela 5.3: Veličina spojne cijevi sistema A i B
(jedinica mjere: inč)
Kapacitet unutrašnje jedinice
(Btu/h)
Tekućina Gas
7K/9K/12K 1/4 3/8
18K 1/4 1/2
24K 3/8 5/8
E
D
C
B
A
Sl. 5.9
