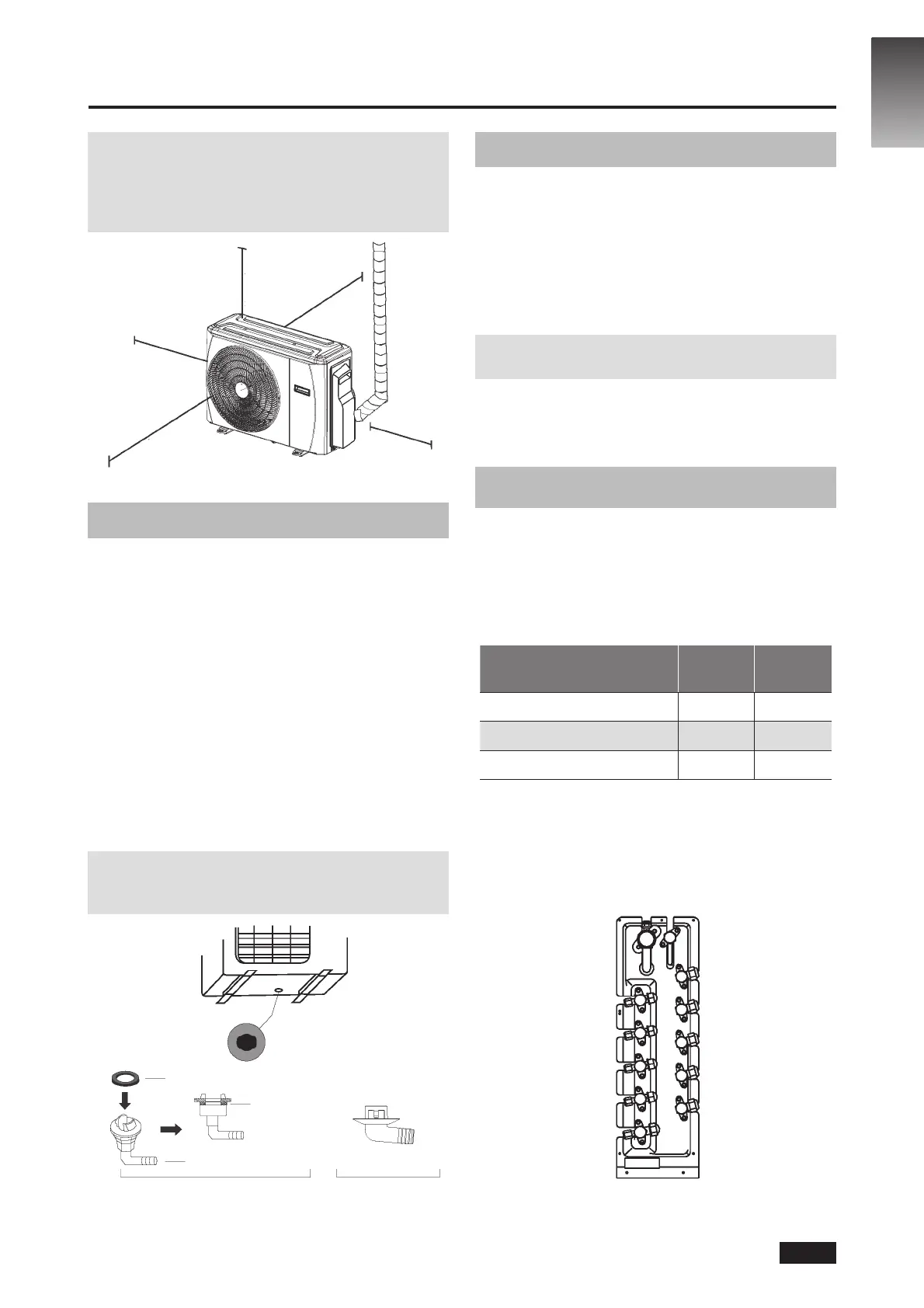

5. INSTALAREA UNITĂŢII EXTERIOARE
NOTĂ: Distanţa minimă dintre unitatea exterioară
şi pereți descrisă în ghidul de instalare nu se aplică
şi în cazul camerelor închise etanş. Asigurați-vă
că mențineți unitatea neobstrucționată în cel puțin două
dintre cele trei direcții (M, N, P) (Consultați Fig. 5.7)
30 cm la stânga
M
200 cm în față
N
60 cm deasupra
30 cm față de peretele
din spate
P
60 cm la dreapta
Fig. 5,7
5.2 Instalarea racordului de evacuare
Înainte de a xa unitatea exterioară cu șuruburi,
trebuie să instalați racordul de evacuare la
partea inferioară a unității. (Consultați Fig. 5.8)
1. Montați garnitura de etanșare din cauciuc la capătul
racordului de evacuare unde acesta va  conectat
la unitatea exterioară.
2. Introduceți racordul de evacuare în oriciul cuvei
de la bază.
3. Rotiți racordul de evacuare 90° până când se aude
un clic și este cu fața spre unitate.
4. Conectați o extensie a furtunului de evacuare
(neinclusă) la racordul de evacuare pentru
a redirecționa apa din unitate în timpul modului
de încălzire.
NOTĂ: Asigurați-vă că apa se scurge către o locație
sigură unde nu va cauza deteriorare sau un pericol
de alunecare.
Garnitură
Racord de evacuare
Oriciul cuvei de la baza
unităţii exterioare
Garnitură
(A) (B)
Fig. 5.8
5.3 Note privind realizarea găurii în perete
Trebuie să realizați o gaură în perete pentru
țevile de agent frigoric și pentru cablul
de semnal care va conecta unitățile interioare
și exterioare.
1. Stabiliți locația găurii din perete în funcție de locația
unității exterioare.
2. Folosind o mașină de găurit cu burghiu de 65-mm
(2,5”), realizați o gaură în perete.
NOTĂ: La realizarea găurii în perete, asigurați-vă
că evitați re, țevi și alte componente sensibile.
3. Poziționați elementul de protecție pentru perete
în gaură. Acesta protejează marginile găurii și ajută
la etanșarea acesteia atunci când nalizați procesul
de instalare.
5.4 La selectarea unei unităţi
interioare 24K
Unitatea interioară 24K poate  conectată
numai cu un sistem A. Dacă există două unități
interioare 24K, acestea pot  conectate
cu sisteme A și B. (Consultați Fig. 5.9)
Tabelul 5.3: Dimensiunea țevii de conectare
a unui sistem A și B (unitate: inci)
Capacitate unitate interioară
(Btu/h)
Lichid Gaz
7K/9K/12K 1/4 3/8
18K 1/4 1/2
24K 3/8 5/8
E
D
C
B
A
Fig. 5.9
