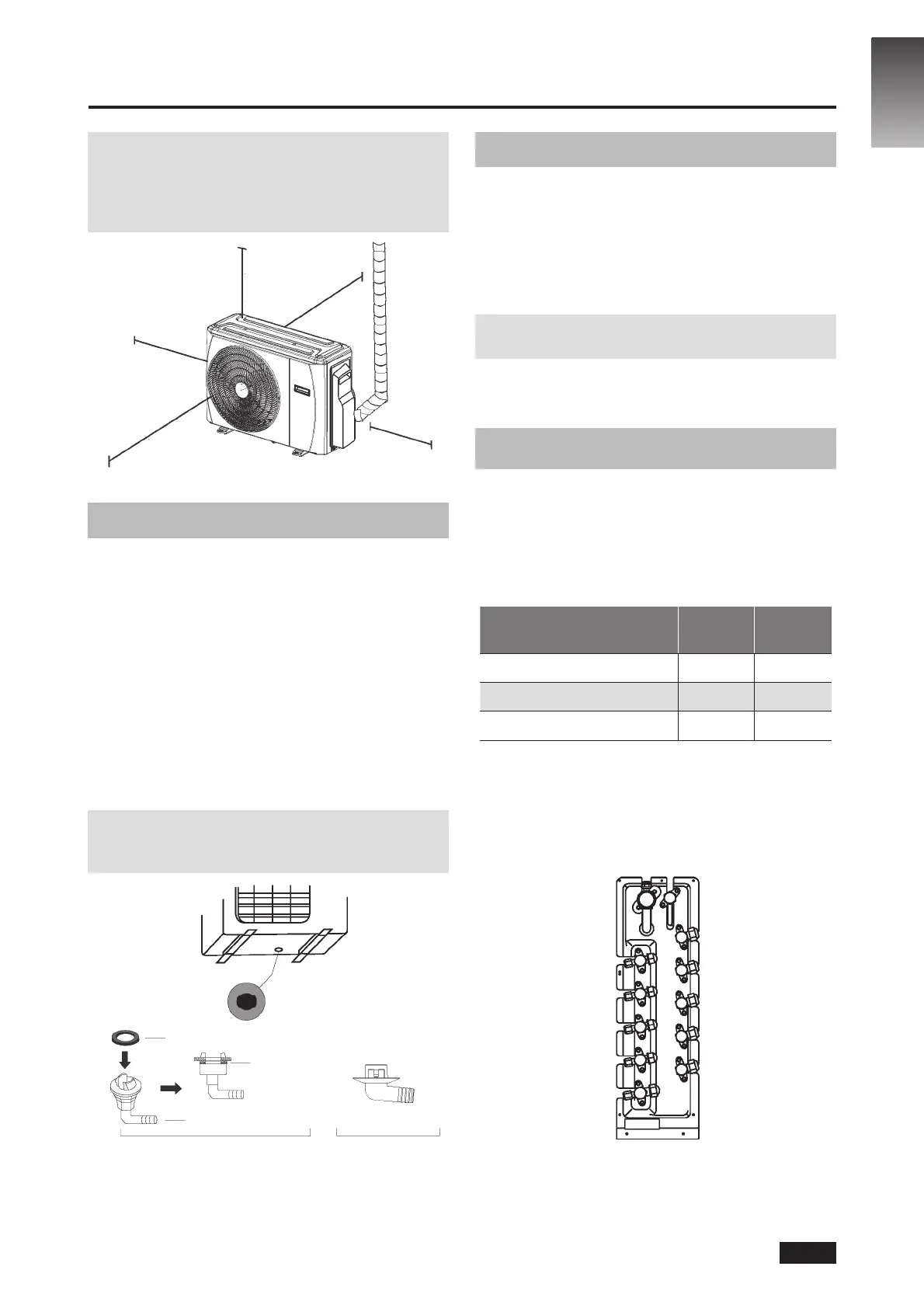

5. UGRADNJA VANJSKE JEDINICE
NAPOMENA: Minimalna udaljenost između vanjske
jedinice i zidova opisana u vodič za ugradnju ne odnosi
se na zrakonepropusne prostorije. Pobrinite da ništa
ne zaprječava jedinicu u bar dva od tri smjera (M, N, P)
(Vidi sl. 5.7)
30 cm slijeva
M
200 cm ispred
N
60 cm iznad
30 cm od zida
P
60 cm zdesna
Sl. 5.7
5.2 Ugradnja drenažnog zgloba
Prije nego što vanjsku jedinicu učvrstite vijcima,
na dnu jedinice morate ugraditi drenažni zglob.
(Vidi sl. 5.8)
1. Gumenu brtvu postavite na kraj drenažnog zgloba
gdje se spaja s vanjskom jedinicom.
2. Umetnite drenažni zglob u otvor drenažne posude
vanjske jedinice.
3. Drenažni zglob zakrenite za 90° dok ne sjedne
na mjesto okrenut prema prednjem dijelu jedinice.
4. Produžetak drenažne cijevi (nije uključen) spojite
na drenažni zglob za preusmjeravanje vode iz jedinice
u načinu rada za grijanje.
NAPOMENA: Pobrinite se da voda otječe na sigurno
mjesto gdje neće prouzročiti oštećenja ni opasnost
od klizanja.
Brtva
Drenažni zglob
Otvor odvodne posude
vanjske jedinice
Brtva
(A) (B)
Sl. 5.8
5.3 Napomene o bušenju rupe u zidu
Morate probušiti rupu u zidu za cijevi
rashladnog sredstva i signalni kabel koji
spaja unutarnju i vanjsku jedinicu.
1. Lokaciju rupe u zidu odredite prema lokaciji vanjske
jedinice.
2. Bušilicom sa svrdlom od 65 mm (2.5”) izbušite rupu
u zidu.
NAPOMENA: Prilikom bušenja rupe u zidu pazite
da izbjegnete žice, cijevi i ostale osjetljive dijelove.
3. U rupu postavite zaštitni nastavak za zid.
Time se štite rubovi rupe i olakšava se brtvljenje
po dovršetku ugradnje.
5.4 Odabir unutarnje jedinice od
24000 Btu/h
Unutarnja jedinica od 24000 Btu/h može
se spojiti samo na sustav A. Ako imate dvije
unutarnje jedinice od 24000 Btu/h, mogu
se spojiti na sustave A i B. (Vidi sl. 5.9)
Tablica 5.3: Veličina spojnih cijevi sustava A i B
(jedinica: inč)
Kapacitet unutarnje jedinice
(Btu/h)
Tekućina Plin
7000/9000/12000 1/4 3/8
18000 1/4 1/2
24000 3/8 5/8
E
D
C
B
A
Sl. 5.9
HR-12
