5. UGRADNJA VANJSKE JEDINICE
HR-11

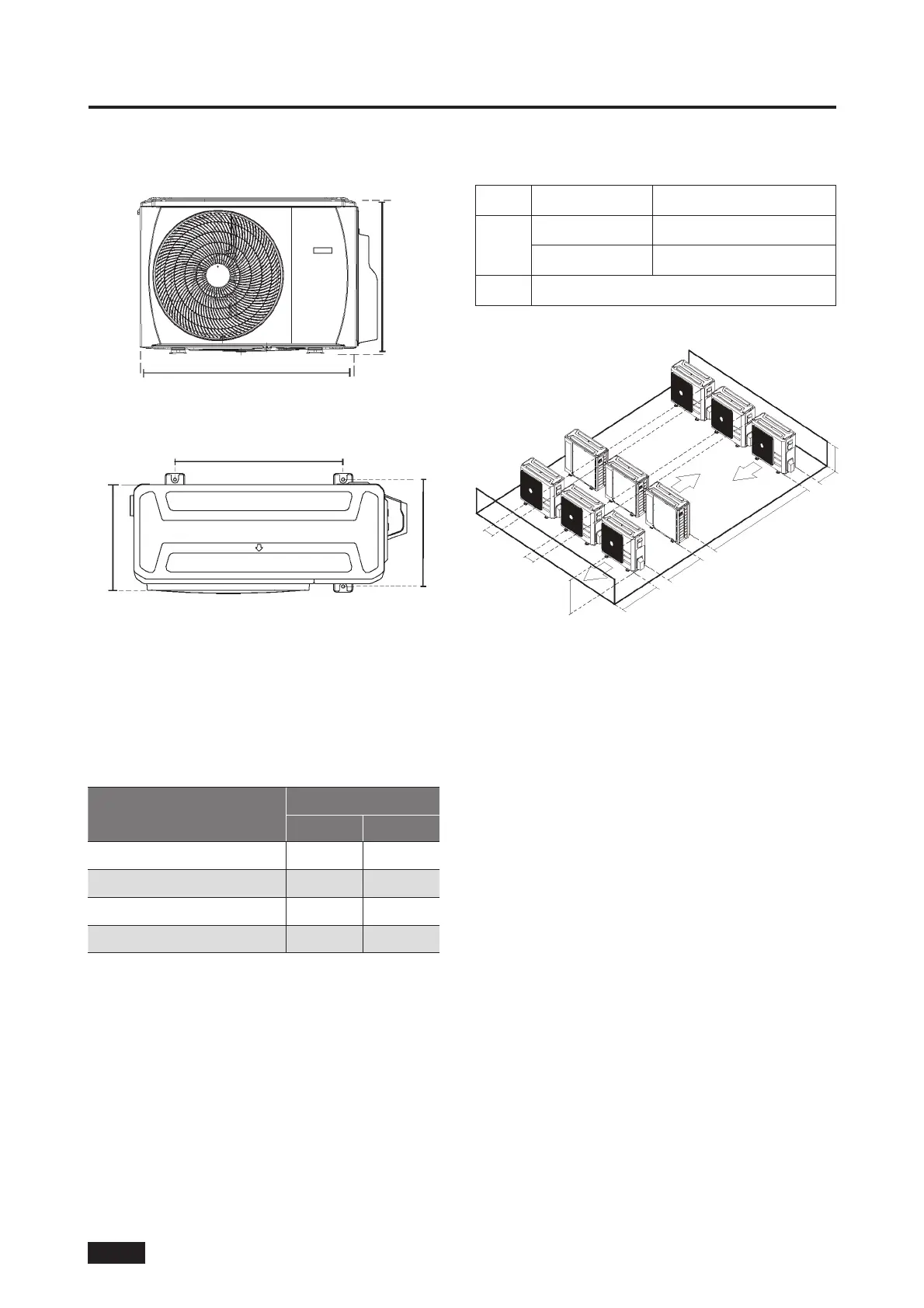

Vanjska jedinica razdvojenog tipa
(Vidi sl. 5.4, 5.5, 5.6, 5.9 i tablicu 5.1)
Š
V
Sl. 5.4
D
A
B
Sl. 5.5
Tablica 5.1: Specikacije duljine vanjske jedinice
razdvojenog tipa (jedinica: mm)
Dimenzije vanjske jedinice
Š x V x D
Dimenzije za ugradnju
Udaljenost A Udaljenost B
800x554x333 (31,5x21,8x13,1) 514 340
845x702x363 (33,27x27,6x14,3) 540 350
946x810x420 (37,2x31,9x16,53) 673 403
946x810x410 (37,2x31,9x16,14) 673 403
Ugradnja redova serija
Tablica 5.2 Odnosi između V, A i L su sljedeći.
L A
L ≤ V
L ≤ 1/2V 25 cm / 9.8” ili više
1/2V < L ≤ V 30 cm / 11.8” ili više
L > V Ne može se ugraditi
25 cm / 9.8”
ili više
25 cm / 9.8”
ili više
V
60 cm / 23.6”
ili više
150 cm / 59”
ili više
300 cm / 118” ili više
L
A
Sl. 5.6
