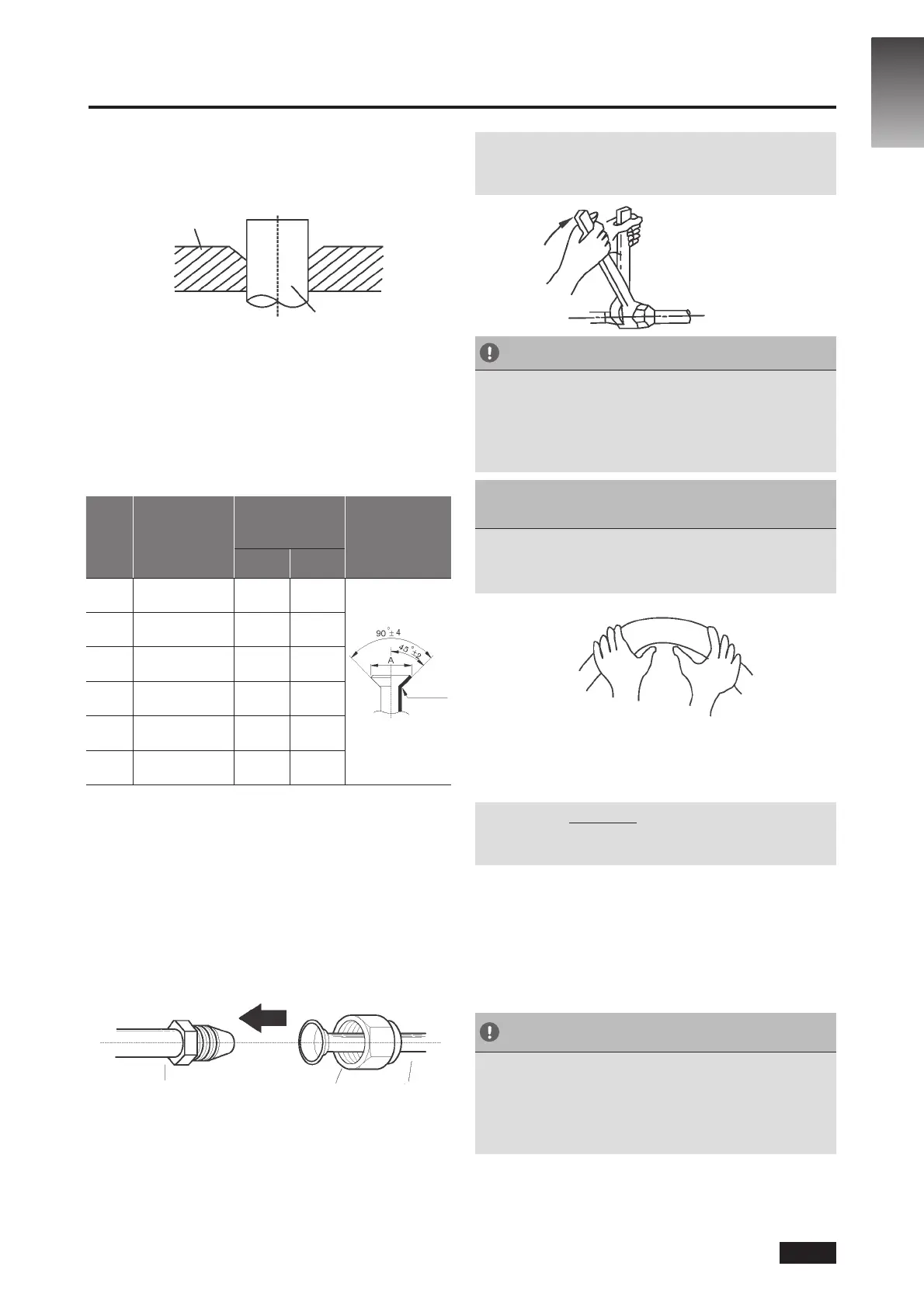

6. SPAJANJE CIJEVI RASHLADNOG SREDSTVA
4. Uklonite PVC traku s krajeva cijevi kad ste spremni
za proširivanje.
5. Učvrstite držače na kraju cijevi. Kraj cijevi mora
prelaziti držač.
Držač za proširivanje
Cijev
Sl. 6.4
6. Alat za proširivanje stavite na držač.
7. Ručku alata za proširivanje okrenite u smjeru
kazaljke na satu dok se cijev potpuno ne proširi.
Cijev proširite prema dimenzijama navedenima u
tablici 6.1.
Tablica 6.1: PRODUŽETAK CIJEVI IZVAN DRŽAČA
ZA PROŠIRIVANJE
Promjer
cijevi
Okretni moment
zatezanja
Dimenzija
proširenja (A)
(jedinica: mm)
Oblik
proširenja
Min. Maks.
Ø 6,4
14,2-17,2 N∙m
(144-176 kgf∙cm)
8,3 8,3
R 0,4 ~ 0,8
Sl. 6.5
Ø 9,5
32,7-39,9 N∙m
(333-407 kgf∙cm)
12,4 12,4
Ø 12,7
49,5-60,3 N∙m
(504-616 kgf∙cm)
15,4 15,8
Ø 15,9
61,8-75,4 N∙m
(630-770 kgf∙cm)
18,6 19
Ø 19,1
97,2-118,6 N∙m
(990-1210 kgf∙cm)
22,9 23,3
Ø 22
109,5-133,7 N∙m
(1117-1364 kgf∙cm)
27 27,3
8. Uklonite alat i držač za proširivanje pa pregledajte
ima li na krajevima cijevi pukotina i jesu
li ravnomjerno prošireni.
4. korak: Spojite cijevi
Bakrene cijevi prvo spojite s unutarnjom
jedinicom pa ih spojite s vanjskom jedinicom.
Prvo spojite niskotlačnu pa visokotlačnu cijev.
1. Prilikom spajanja širokih matica na proširene
krajeve cijevi nanesite tanak sloj rashladnog ulja.
2. Poravnajte sredine dviju cijevi koje spajate.
Cjevovod unutarnjeg uređaja
Široka matica
Cijev
Sl. 6.6
3. Rukom zategnite široku maticu koliko god
je moguće.
4. Ključem zahvatite maticu na cijevi jedinice.
5. Dok čvrsto držite maticu, zategnite je momentnim
ključem prema vrijednostima momentima
navedenima u tablici 7.1.
NAPOMENA: Upotrebljavajte i ključ i momentni ključ
prilikom spajanja cijevi na jedinicu i uklanjanja cijevi
s jedinice.
Sl. 6.7
OPREZ
• Svakako omotajte izolaciju oko cijevi. Izravan dodir
s cijevima može prouzročiti opekline ili ozebline.
• Provjerite je li cijev ispravno spojena. Prekomjerno
zatezanje može oštetiti zvonoliko proširenje,
a nedovoljno zatezanje može dovesti do curenja.
NAPOMENA O MINIMALNOM
POLUMJERU SAVIJANJA
Pažljivo savijte cijevi u sredini prema sljedećem
dijagramu. NEMOJTE savijati cijevi više od 90°
ili više od 3 puta.
Cijev savijte palcem.
Sl. 6.8
min. polumjer 10 cm (3,9”)
6. Nakon spajanja bakrenih cijevi s unutarnjom
jedinicom omotajte kabel napajanja, signalni kabel
i cijevi zaštitnom trakom.
NAPOMENA: NEMOJTE signalne kabele isprepletati
s drugim žicama. Prilikom okupljanja žica nemojte
signalni kabel isprepletati ni križati s drugim žicama.
7. Provucite ovu cijev kroz zid i spojite je na vanjsku
jedinicu.
8. Izolirajte sve cijevi, uključujući ventile vanjske
jedinice.
9. Otvorite zaporne ventile vanjske jedinice da biste
pokrenuli protok rashladnog sredstva između
unutarnje i vanjske jedinice.
OPREZ
Nakon dovršetka ugradnje provjerite je li došlo
do curenja rashladnog sredstva. Ako je došlo do curenja
rashladnog sredstva, smjesta prozračite područje
i ispraznite sustav (pogledajte odjeljak Ispust zraka
u ovom priručniku).
HR-14
