7. OŽIČENJE
Tablica 7.1: Ostale regije
Nazivna struja uređaja
(A)
Nazivna površina presjeka
(mm²)
< 6 0,75
6 - 10 1
10 - 16 1,5
16 - 25 2,5
25- 32 4
32 - 45 6
b. Pomoću alata za uklanjanje izolacije uklonite
gumeni omotač na oba kraja signalnog kabela
i ogolite oko 15 cm (5,9”) žice.
c. Uklonite izolaciju na oba kraja žice.
d. Kliještima za žicu spojite priključke na krajevima
žice.
NAPOMENA: Prilikom spajanja žica strogo
se pridržavajte dijagrama ožičenja
(s unutarnje strane poklopca razvodne kutije).

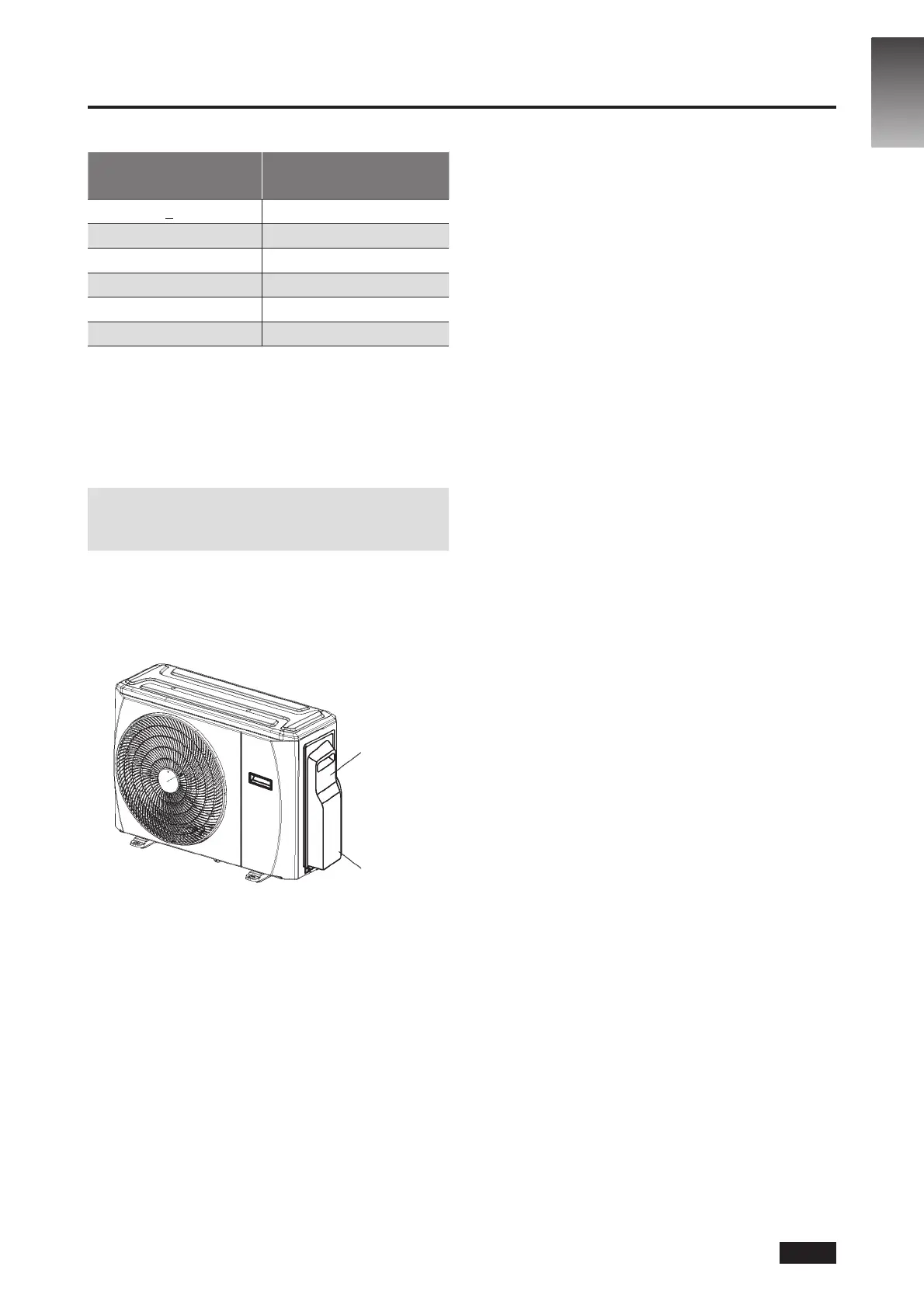

2. Uklonite poklopac razvodne kutije vanjske
jedinice. Ako na vanjskoj jedinice nema
poklopca, uklonite vijke s ploče
za održavanje pa uklonite zaštitnu ploču.
(Vidi sl. 8.1)
Poklopac
Vijak
Sl. 7.1
3. Priključke na žicama spojite na terminale.
Boje/oznake na žicama moraju se
podudarati s onima na terminalnom bloku.
Dobro pričvrstite vijkom priključni kraj
svake žice na odgovarajući terminal.
4. Pričvrstite kabel zadanom stezaljkom
za kabel.
5. Neiskorištene žice izolirajte izolacijskom
trakom. Držite ih podalje od električnih
ili metalnih dijelova.
6. Vratite poklopac razvodne kutije.
HR-16
HR
