HU
7. KÁBELEZÉS
7.1. táblázat: Egyéb tartományok
Berendezés névleges
áramerőssége (A)
Névleges keresztmetszet
(mm²)
< 6 0,75
6–10 1
10–16 1,5
16–25 2,5
25–32 4
32–45 6
b) Vezetékcsupaszító használatával távolítsa
el a kábelköpenyt a jelvezeték mindkét végén
mintegy 15 cm hosszúságban.
c) Csupaszítsa le a szigetelést a kábelvégekről.
d) Megfelelő szerszámmal készítsen U alakú fület
a kábelvégeken.
MEGJEGYZÉS: A vezetékek bekötésénél pontosan
kövesse a bekötési rajzot (ez az elektromos doboz
fedelének belső oldalán található).

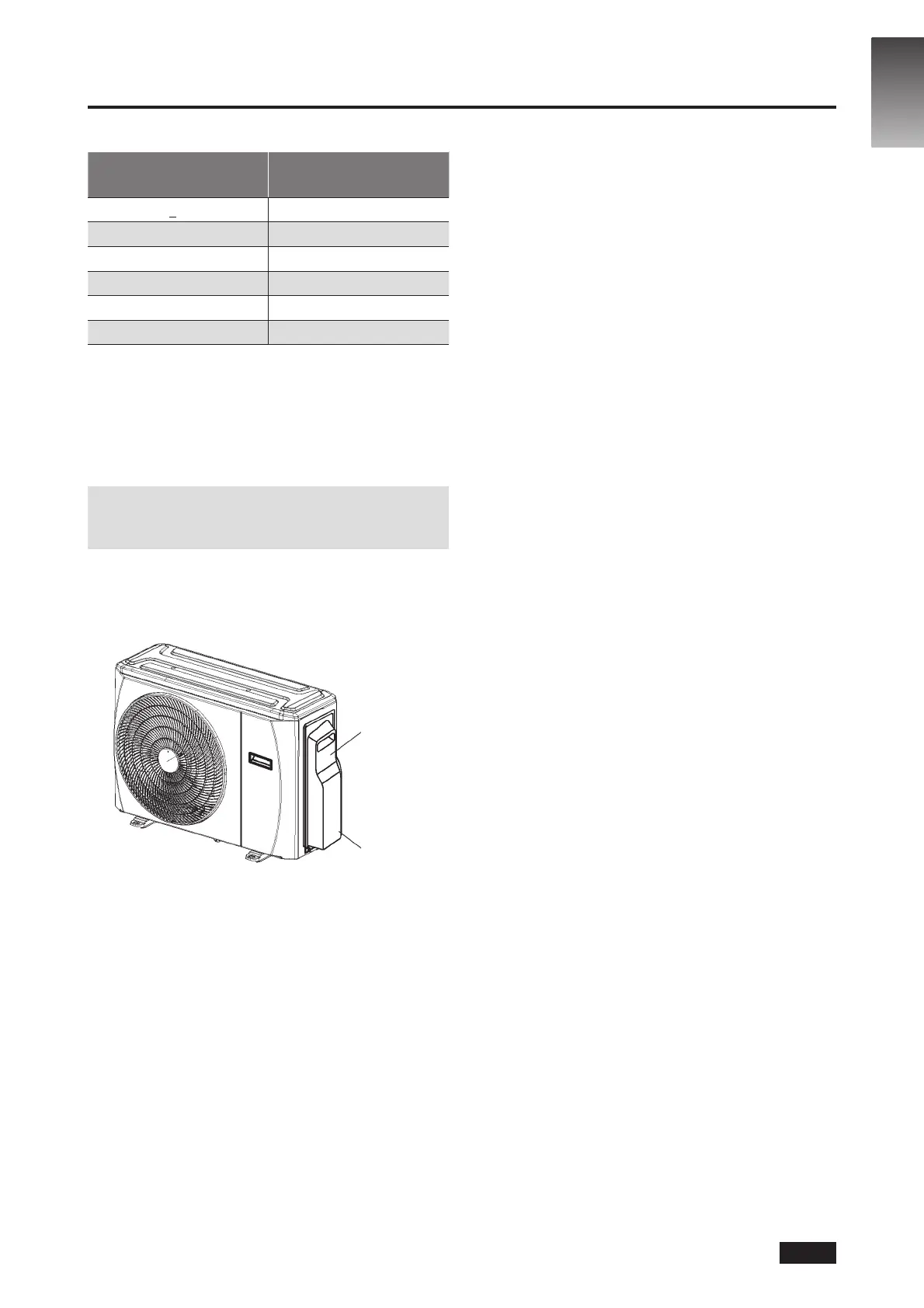

2. Vegye le a kültéri egység elektromos fedelét.
Ha nincs fedél a kültéri egységen, szerelje ki
a csavarokat a karbantartási panelről,
és vegye le a védőpanelt. (Lásd 7.1. ábra)
Fedél
Csavar
7.1. ábra
3. Csatlakoztassa az U alakú füleket a
kapcsokhoz. Egyeztesse a vezetékszíneket/
címkéket a csatlakozóegységen lévő
címkékkel, és rögzítse szorosan az egyes
vezetékek U alakú füleit a megfelelő
kivezetéshez.
4. Fogja össze a kábelt a megfelelő
kábelrögzítővel.
5. A nem használt kábeleket fedje
be szigetelőszalaggal. Tartsa ezeket távol
az elektromos és a fém alkatrészektől.
6. Szerelje vissza az elektromos kapcsolóblokk
fedelét.
HU-16
